Radeon HD 6970/6950 im Test: Lautheit, Leistungsaufnahme und AMD Powertune

Quelle: PC Games Hardware Radeon HD 6970 Quelle: PC Games Hardware Radeon HD 6970: Der "legendäre" BIOS-Switch Quelle: PC Games Hardware Radeon HD 6970 Quelle: PC Games Hardware Radeon HD 6970: Die Grundplatte samt Wärmeleitpads Radeon HD 6970/6950 im Test: Impressionen und Kühlung

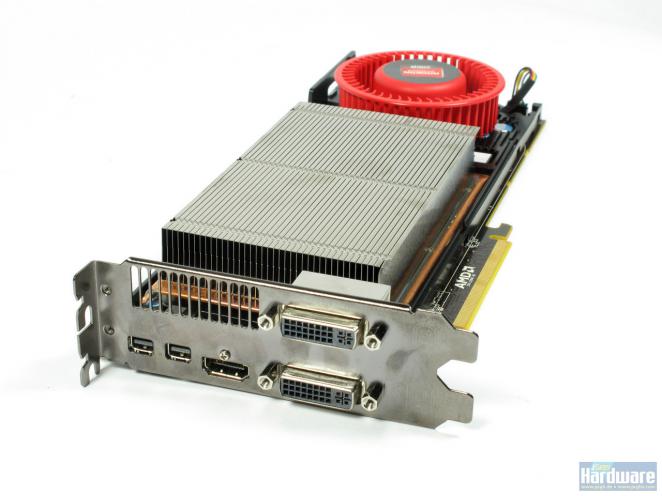

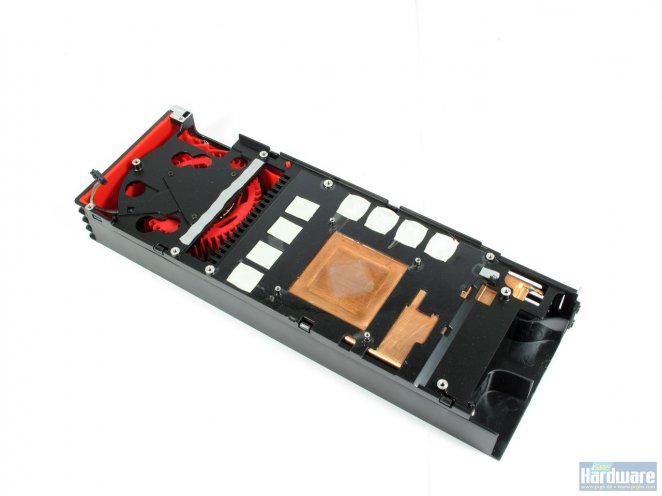

Wie seit Generationen üblich, montiert AMD ein Direct-Heat-Exhaust-Design (DHE) auf die Referenzkarten. Neben einer metallenen Rückplatte (unter der sich kein Speicher verbirgt) verfügen sowohl die Radeon HD 6970 als auch die HD 6950 über eine Vapor-Chamber-Kühlung und die seit der HD 4870 bekannte Grundplatte. Letztere bedeckt sowohl den Speicher als auch die Spannungswandler. Der GPU-Kühlblock mit der Verdampfungskammer ist sehr voluminös und wird von einem 65 Millimeter messenden Radiallüfter mit einem Durchzug bedacht. Die Vapor Chamber ist fest mit der Grundplatte verlötet, möchten Sie also einen anderen Kühler montieren, sollten Sie vor allem den Wandlern Aufmerksamkeit schenken. Hinsichtlich der Anschlüsse geht AMD keine Kompromisse ein: Zwei Dual-Link-DVIs, ein HDMI- und zwei Mini-Display-Ports eröffnen im Rahmen der Eyefinity-Initiative viele Möglichkeiten.

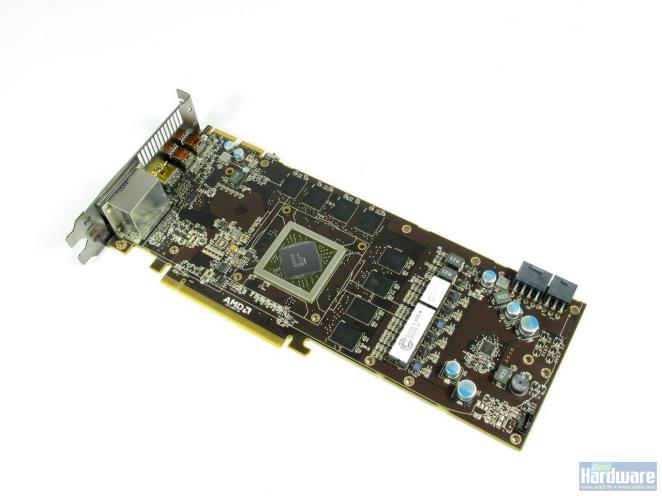

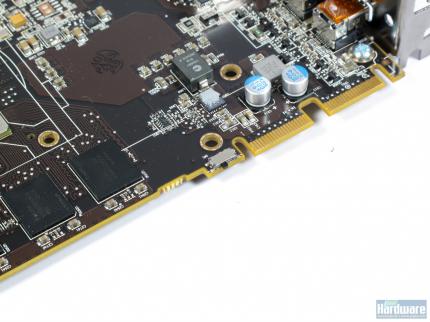

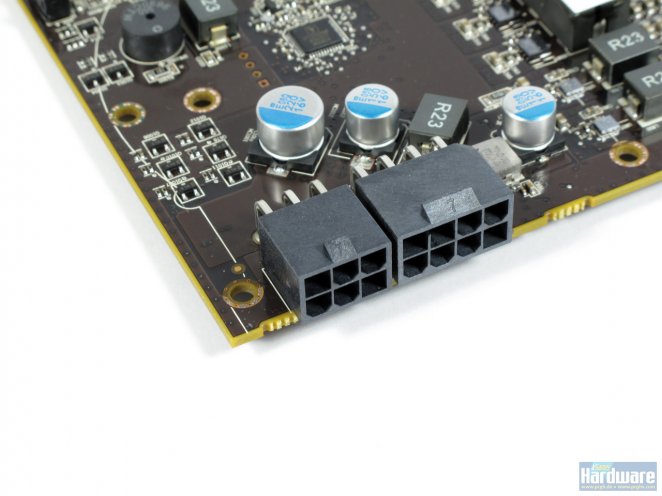

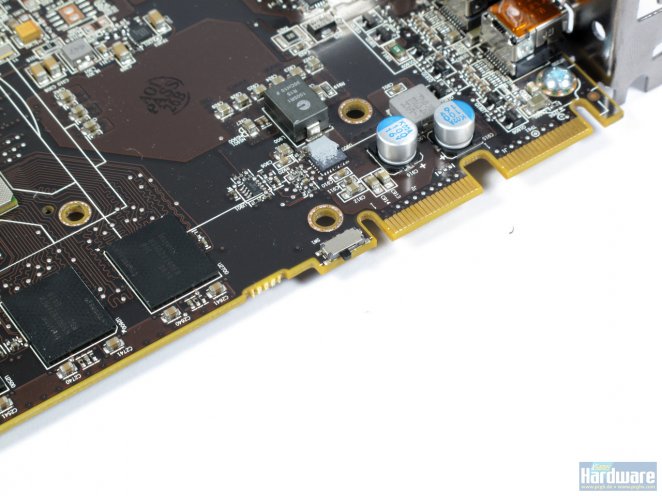

Die Platine selbst beherbergt acht Hynix--Speicherchips. Die genutzten H5GQ2H24MFR-R0C sind mit 6,0 Gbps (3,0 GHz) bei 1,6 Volt spezifiziert. Der Cayman-Chip kommt ohne IHS aus und sitzt gedreht auf dem PCB. Aufgrund eines 6+8-Pol-Designs könnte die Radeon HD 6970 bis zu 300 Watt an Leistung aufnehmen - Powertune aber verhindert dies (mehr im nächsten Abschnitt). Der in der Gerüchteküche als "ALU-Schalter" bezeichnete Switch am oberen Teil der Karten erlaubt den Wechsel zwischen zwei BIOS-Versionen: Eines dient als Backup und ist schreib- bzw. flashgeschützt - das freut Übertakter und Modder. Im Gegensatz zur Radeon HD 6870/6950 sind zudem zwei Crossfire-Konnektoren verbaut, Sie dürfen also auch Triple- und Quad-Gespanne aufbauen.

Radeon HD 6970/6950 im Test: Powertune = Power Containment
Wie begegnet ein Grafikkarten-Hersteller Programmen, die eine extrem hohe Leistungsaufnahme provozieren, welche weit ab von Spielen liegt? Er legt weder die Spannungsversorgung noch die Kühlung auf diese Extremfälle aus, sondern sorgt dafür, dass die Extremfälle, sogenannte "Power Viren", auf einen festgelegten Maximalwert gedrosselt werden. Nachdem die prominentesten Programme dieser Art - Furmark & OCCT - seit Jahren von den Grafiktreibern erkannt und ausgebremst werden, legen AMD und Nvidia mit der aktuellen Generation eine Schippe drauf: Die Überwachung der Leistungsaufnahme erfolgt nicht mehr nur per Treiber-Erkennung, sondern mithilfe dedizierter Bauteile. Während Nvidias Geforce GTX 580 und GTX 570 im Falle einer "bösen" Anwendung rigoros die GPU-Takt halbieren bzw. Wartezyklen einschieben, agiert AMDs neues "Powertune"-Feature feiner.

Cayman beherbergt in seinem Die mehrere Sensoren, welche in Echtzeit die Leistungsaufnahme protokollieren und bei Überschreitung eines Maximalwertes Wartezyklen anordnen. AMD hat dazu passend neue Watt-Klassen definiert: Die Radeon HD 6970 hat eine "Typical Gaming Power" (TGP, nicht zu verwechseln mit TDP!) von 190 Watt und eine "Powertune Maximum Power" von 250 Watt. Die Radeon HD 6950 erreicht 140 bis 200 Watt. Da Powertune Wartezyklen einlegt und den Takt senkt, besteht die Möglichkeit, dass eine Anwendung weniger Fps erreicht als sie könnte. Dies ist beispielsweise im Furmark, PCGH VGA Tool, bei OCCT (Shader Complexity 8) sowie im "Perlin Noise"-Test des 3DMark06 der Fall. In letzterem benötigt die Radeon HD 6970 laut AMD mindestens Powertune +10 % (bis zu +20 % sind im CCC bei Verlust der Garantie einstellbar!), damit der volle Takt (und damit die volle Leistung!) anliegt. Umgekehrt dürfen Sie den Powertune-Wert um bis zu 20 Prozent senken, um Strom (auf Kosten der Fps) zu sparen. Der Speicher bleibt laut AMD völlig unangetastet und arbeitet stets mit Volldampf.

Die Definition der "Typical Gaming Power" basiert laut AMD auf dem Spiel Aliens vs. Predator plus einem zusätzlichen Watt-Puffer. Wir konnten in unseren Benchmarks der Radeon HD 6970/6950 durch den maximalen Powertune-Wert (+20 %) keine höhere Leistung entlocken - der volle Takt liegt folglich an. Der Powertune-Regler lässt wie auch eine Übertaktung die Gewährleistung erlöschen!

Quelle: PC Games Hardware Radeon HD 6970: 6+8-Pin Radeon HD 6970/6950 im Test: Lautheit und Leistungsaufnahme
Mit unserem Lautheits-Messgerät nehmen wir aus 50 Zentimetern Entfernung senkrecht zur Lüfternabe das Laufgeräusch der Grafikkartenkühler auf und ermitteln die Lautheit in Sone. Um Ihnen präzise Temperatur- und Leistungsaufnahme-Werte zu liefern, messen wir nicht den Verbrauch des Gesamtsystems, sondern ermitteln aufwendig nur den Konsum der Grafikkarte (Link zur genauen Beschreibung).

Die Leistungsaufnahme messen wir in 2D auf dem Windows-7-Desktop, einmal mit nur einem Display und zusätzlich mit zwei Monitoren (nur im Heft abgebildet). Als weitere Zwischenstufe müssen sich alle Grafikkarten beim Abspielen der Blu-ray-Version von "The Dark Knight" beweisen (nur im Heft), bevor wir sie in 3D-Spiele-Last in Form von Battlefield Bad Company 2 (1.920 x 1.200 mit 4x MSAA und 16:1 AF) vermessen. Als Worst-Case-Szenario ziehen wir unser auf dem Furmark basierendes PCGH-VGA-Tool in der Version 1.0 (1.680 x 1.050 ohne AA/AF) heran.

Radeon HD 6970/6950 im Test: Messwerte
Die Radeon HD 6970 wie auch die Radeon HD 6950 erreichen im Leerlauf rund 20 Watt, dies ist besser als bei Nvidias Geforce GTX 5x0 und auf einem sehr guten Niveau. Unter Spiele-Last dagegen benötigt die Radeon HD 6970 fast so viel Strom wie die Geforce GTX 570, die HD 6950 dagegen ist sparsamer als die HD 5870 und benötigt kaum mehr elektrische Energie als die HD 6870. Kommt das PCGH-VGA-Tool zum Einsatz, schießt der Verbrauch bei den Geforces in die Höhe - die Radeon HD 6970/6950 werden durch Powertune gedrosselt.

Nichtsdestotrotz ist insbesondere die Radeon HD 6970 unter Last sehr laut und röhrt mit 4,8 bis 11,0 Sone auf dem Niveau der gescholtenen Geforce GTX 480; die GTX 570 ist deutlich leiser. Auch die Radeon HD 6950 ist in 3D mit 3,8 bis 4,7 Sone kein Leisetreter - in Spielen ist die GTX 570 ruhiger. Im Leerlauf erreicht die Radeon HD 6970 sehr gute 0,5 Sone. Die Radeon HD 6950 dagegen erzielte auch nach mehreren Messungen zu hohe 1,4 Sone in 2D. Wir werden all diese Eindrücke mit den vorliegenden Retailkarten verifizieren.

* mit Powertune-Standard

Beachten Sie, dass wir im Falle der älteren Karten nur Verbrauchs-Mittelwerte angeben, errechnet anhand der Werte aller getesteten Retail-Grafikkarten, so verringern wir einerseits den Einfluss von Ausreißern und tragen andererseits dem reifenden Produktionsverfahren bei Karten Rechnung, die schon länger am Markt sind.
