Reale Chipgrößen von G80, GT200 und GT200b nachgemessen
Die Chips auf Nvidias Flaggschiff-Grafikkarten seit der Geforce 8800 GTX liegen gut geschützt unter einem Metalldeckel (Heatspreader) verborgen. Wir lüften das Geheimnis um die eigentlichen GPUs G80, GT200 und GT200b.
Quelle: http://www.pcgameshardware.de

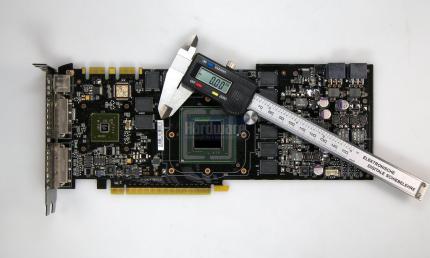

Chipgrößen im Vergleich: GT200b (55nm) mit dem digitalen Meßschieber nachgemessen.
Die eigentliche Chipgröße vieler GPUs geben die Hersteller nur ungern an - manche verstecken sie sogar mithilfe einer Metallkappe, des sogenannten Heatspreaders. PC Games Hardware hat einen weiteren Geforce-Chip, den GT200b in 55 Nanometer-Technologie, befreit und kann nun vergleichende Angaben zur realen Chipgröße machen.
Die Ergebnisse, die wir mithilfe eines digitalen Meßschiebers ermittelten, lauten wie folgt.
G80 (90nm): 486,5 mm² (21,7 mm x 22,42 mm)
GT200 (65nm): 606,9 mm² (24,77 mm x 24,5 mm)
GT200b (55n): 497,3 mm² (22,3 mm x 22,3 mm)
Natürlich kommt ein geringer Verschnitt beim Packaging hinzu, sodass unsere Ergebnisse nicht zu 100 Prozent den bisherigen Darstellungen entsprechen. Zum Vergleich: Ein RV770-Chip von AMD kommt laut entsprechender Messung auf 274,7 mm², ein G92b auf 264,8 mm². Die Transistordichte erreicht folglich Werte von 1,4 Millionen Transistoren pro Quadratmillimetern beim G80, 2,31 Millionen Transistoren pro Quadratmillimeter beim GT200 und derer 2,82 beim GT200b. Im Vergleich steht AMD deutlich besser da. Der RV770 erreicht in dieser Disziplin stolze 3,51M Transistoren/mm².
Um die Chips freizulegen haben wir mit Einsatz eines Hebels und wohldosierter, aber roher Gewalt den passgenau verklebten Heatspreader von der GPU jeweils einer Geforce 8800 GTX, einer GTX 280 und einer GTX260-216 entfernt. Die Geforce 8800 erreichte uns bereits in defektem Zustand, die beiden anderen Karten funktionieren nach der Prozedur weiterhin in gewohntem Rahmen. Trotzdem bitten wir Sie, dieses Experiment nicht zuhause nachzumachen, da mindestens die Garantie verloren geht, Sie schlimmstenfalls aber auch auf einer kaputten Grafikkarte sitzenbleiben können.
Die Karten laufen nun mit "Direct-Die-Cooling" mittels eines Third-Party-Coolers für das Folding-at-Home-Team von PC Games Hardware.
Und nun viel Spaß mit unserer Bildergalerie.
