PCI-Express 5.0: Neuer Stromstecker passt zu RTX-30-FE-Grafikkarten
Asus' neuestes Netzteilmodell offenbart, dass Nvidias bisheriger 12-Pin-Stromstecker auch mit dem neuen PCI-E-5.0-Anschluss funktioniert.
Das im Januar veröffentlichte High-End-Netzteil Asus ROG Thor 1000 W Platinum II ist das erste Netzteil, das als "PCIe Gen5 Ready" beworben und in der Tat auch mit einem 12-poligen Kabel ausgeliefert wird, worüber bis zu 600 Watt Leistung geliefert werden sollen, nachdem es dahingehend lange Zeit Verwirrung hinsichtlich der Kompatibilität zu Nvidias zuvor eingeführtem 12-Pin-Anschluss gegeben hatte.
Laut Hardwareluxx.de, wo man das Netzteil nun erhalten hat, ist dieser Anschluss tatsächlich mit dem 12-poligen Kabel von Nvidias Founders-Edition-Modellen der RTX-30-Reihe kompatibel, dessen Anschluss laut Videocardz.com offiziell auch als "Molex MicroFit 3.0 dual row (12 circuits)" bekannt ist. Das Kabel soll dabei nicht nur physisch identisch sein, sondern liefere auch die gleiche Menge Strom, was dem Vernehmen nach bedeute, dass Nvidia den "Next-Gen-Stecker" fast ein Jahr vor der Vorstellung des Standards implementiert hat.
Unterschied "PCIe Gen5" 12-Pin, 12+4-Pin und 16-Pin

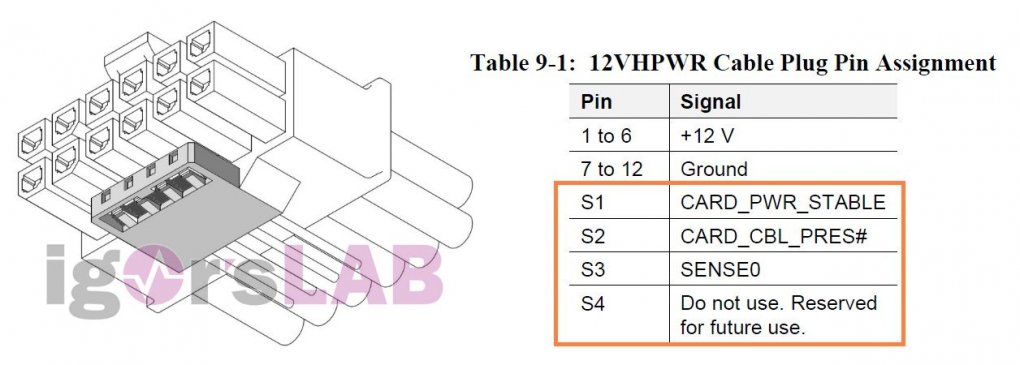

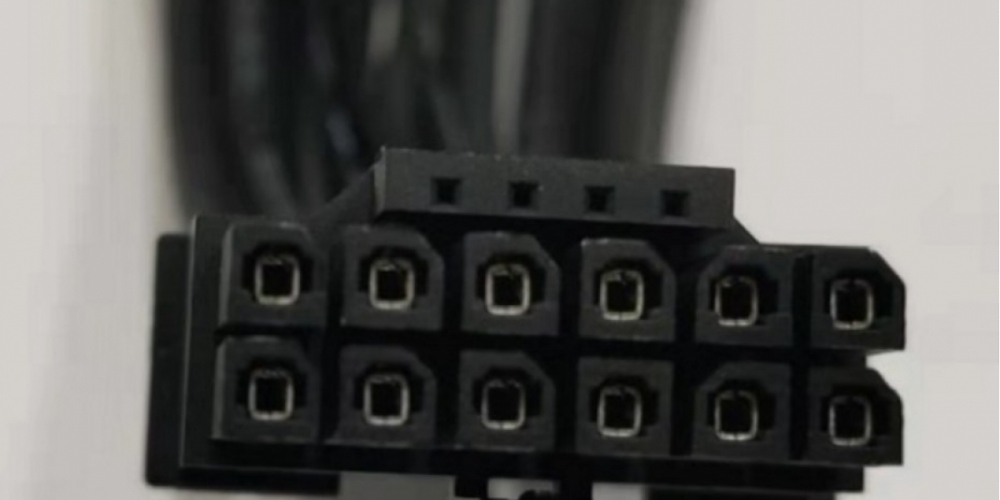

Unterdessen hat Asus kürzlich auch eine neue Generation von Netzteilen mit dem Modellnamen "Loki" angekündigt, die die erste vollständige Implementierung des "PCIe Gen5"-Anschlusses (12+4-Pin) aufweisen sollen, während Asus beim Thor letztlich nur ein Adapter-Kabel beigelegt hat. Laut Igor'sLAB sind diese vier zusätzlichen Pins separate Signalträger, um zu erkennen, wie viel Strom an die GPU geliefert werden soll. Diese vollständige Implementierung des Steckers ist als "12VHPWR High Power Connector (H+)" bekannt.
Quelle: igorslab.de
PCI-Express 5.0: Neuer Stromstecker passt zu RTX-30-FE-Grafikkarten
Allerdings gibt es hier eine Diskrepanz in der Namensgebung, da mancherorts von "12+4-Pin" geredet wird, während andernorts die "16-Pin"-Bezeichnung verwendet wird. Laut Videocardz.com könnte sich dies aber auf das "MicroFit 16-Pin"-Kabel beziehen, das bisher von keiner Karte verwendet wurde und wahrscheinlich mit zukünftigen Grafikkarten inkompatibel wäre. Demnach sollte es korrekt sein, das "12+4"-polige Kabel als 16-polig zu bezeichnen.
Die Kompatibilitätsgeschichte
Dies bedeutet demnach, dass die Geforce RTX 30 Founders Editions mit dem "PCIe Gen5"-Anschluss funktionieren, weil sie nicht mehr als 450 Watt benötigen. Dieses Limit werde durch das "S3 (SENSE0)"-Signal auferlegt, wenn es nicht geerdet ist, wodurch das Netzteil darüber nicht 600 Watt liefert, sondern eben bis zu 450 Watt. Am Beispiel des Thor-Netzteils und seiner 600-Watt-Angabe für ein 12-poliges Kabel bedeute dies, dass das "SENSE0"-Signal intern geerdet sein muss. Die Signale "S1 (CARD_PWR_STABLE)" und "S2 (CARD_CBL_PRES)" sollen derweil sicherstellen, dass die Grafikkarte korrekt angeschlossen ist und das Leistungsbudget richtig ausgehandelt wurde. Das vierte Signal (S4) ist in den aktuellen PCI-SIG-Spezifikationen derweil noch nicht definiert.
