Geforce RTX 5070 Ti und 5070: Nvidia enthüllt sämtliche Details
Nvidia hat das offizielle Whitepaper zur Blackwell-Architektur und den darauf basierenden Grafikprozessoren für die Grafikkarten der Geforce RTX 50 Series veröffentlicht und damit sämtliche Details zur Geforce RTX 5070 Ti und 5070 verraten.

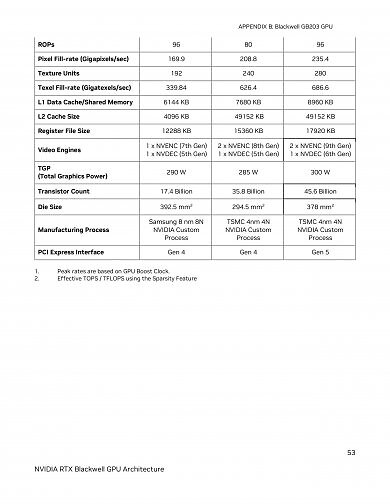

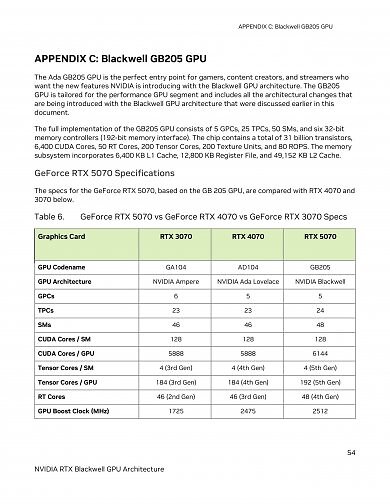

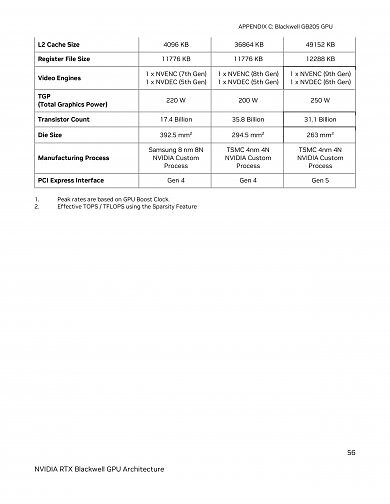

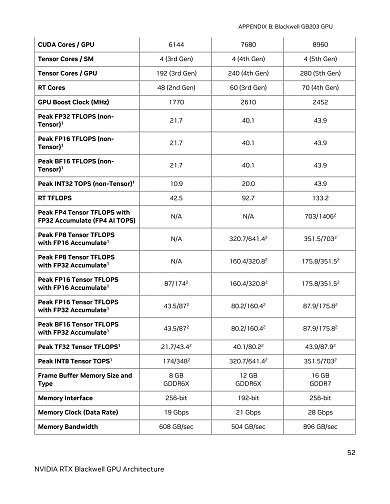

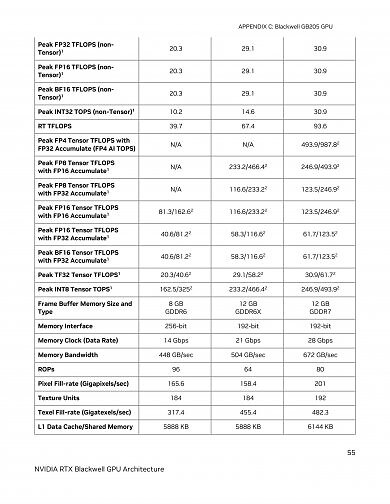

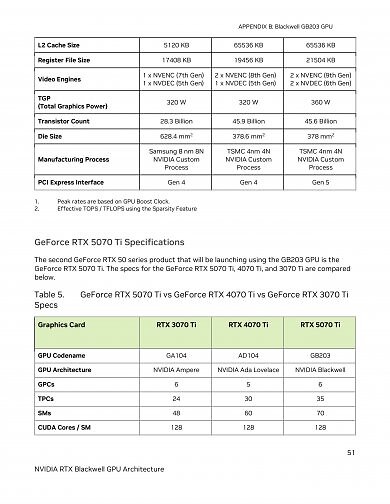

Nvidia hat das offizielle Whitepaper (.PDF) zur Blackwell-Architektur sowie den darauf basierenden Grafikprozessoren für die Grafikkarten der Geforce RTX 50 Series veröffentlicht. Damit liegen jetzt auch sämtliche Details zu den Spezifikationen der Geforce RTX 5070 Ti und Geforce RTX 5070 vor, welche die am heutigen Tage erscheinenden Geforce RTX 5090 und Geforce RTX 5080 gegen Ende des kommenden Monats nach unten hin im Portfolio ergänzen sollen.
Erstmals offiziell bestätigt werden dabei der kleine GB205-Grafikprozessor der Geforce RTX 5070 sowie dessen Anzahl an Transistoren und Chipfläche ("Die Size"), welche 31,1 Milliarden Transistoren und 263 mm² betragen. Sämtliche technische Spezifikationen der vier bekannten Blackwell-Grafikkarten lesen sich dann im Direktvergleich gegenübergestellt folgendermaßen.
| Geforce RTX 5090 | Geforce RTX 5080 | Geforce RTX 5070 Ti | Geforce RTX 5070 | |
|---|---|---|---|---|
| GPU-Codename | GB202 | GB203 | GB203 | GB205 |
| GPU-Architektur | Nvidia Blackwell | Nvidia Blackwell | Nvidia Blackwell | Nvidia Blackwell |
| GPCs | 11 | 7 | 6 | 5 |
| TPCs | 85 | 42 | 35 | 24 |
| SMs | 170 | 84 | 70 | 48 |
| CUDA Cores / SM | 128 | 128 | 128 | 128 |
| CUDA Cores / GPU | 21.760 | 10.752 | 8.960 | 6.144 |
| Tensor Cores / SM | 4 (5th Gen) | 4 (5th Gen) | 4 (5th Gen) | 4 (5th Gen) |
| Tensor Cores / GPU | 680 (5th Gen) | 336 (5th Gen) | 280 (5th Gen) | 192 (5th Gen) |
| RT Cores | 170 (4th Gen) | 84 (4th Gen) | 70 (4th Gen) | 48 (4th Gen) |
| Boost-Takt | 2.407 MHz | 2.617 MHz | 2.452 MHz | 2.512 MHz |
| Peak FP32 TFLOPS | 104,8 | 56,3 | 43,9 | 30,9 |
| Peak FP16 TFLOPS | 104,8 | 56,3 | 43,9 | 30,9 |
| Peak BF16 TFLOPS | 104,8 | 56,3 | 43,9 | 30,9 |
| Peak INT32 TOPS | 104,8 | 56,3 | 43,9 | 30,9 |
| RT TFLOPS | 317,5 | 170,6 | 133,2 | 93,6 |
| Peak FP4 Tensor TFLOPS | 1.676/3.352 | 900,4/1.8012 | 703/1.406 | 493,9/987,8 |
| Peak FP8 Tensor TFLOPS (FP16) | 838/1.676 | 450,2/900,4 | 351,5/703 | 246,9/493,9 |
| Peak FP8 Tensor TFLOPS (FP32) | 419/838 | 225,1/450,2 | 175,8/351,5 | 123,5/246,9 |
| Peak FP16 Tensor TFLOPS (FP16) | 419/838 | 225,1/450,2 | 175,8/351,5 | 123,5/246,9 |
| Peak FP16 Tensor TFLOPS (FP32) | 209,5/419 | 112,6/225,1 | 87,9/175,8 | 61,7/123,5 |
| Peak BF16 Tensor TFLOPS (FP32) | 209,5/419 | 112,6/225,1 | 87,9/175,8 | 61,7/123,5 |
| Peak TF32 Tensor TFLOPS | 104,8/209,5 | 56,3/112,6 | 43,9/87,9 | 30,9/61,7 |
| Peak INT8 Tensor TOPS | 838/1.676 | 450,2/900,4 | 351,5/703 | 246,9/493,9 |
| Frame Buffer Memory Size | 32 GiB GDDR7 | 16 GiB GDDR7 | 16 GiB GDDR7 | 12 GiB GDDR7 |
| Memory Interface | 512-Bit | 256-Bit | 256-Bit | 192-Bit |
| Memory Clock (Data Rate) | 28 Gbps | 30 Gbps | 28 Gbps | 28 Gbps |
| Memory Bandwidth | 1.792 GiB/s | 960 GiB/s | 896 GiB/s | 672 GiB/s |
| ROPs | 176 | 112 | 96 | 80 |
| Pixel Fill-rate (Gigapixels/s) | 423,6 | 293,1 | 235,4 | 201 |
| Texture Units | 680 | 336 | 280 | 192 |
| Texel Fill-rate (Gigatexels/s) | 1636,8 | 879,3 | 686,6 | 482,3 |
| L1 Data Cache/Shared Memory | 21.760 KiB | 10.752 KiB | 8.960 KiB | 6.144 KiB |
| L2 Cache Size | 98.304 KiB | 65.536 KiB | 49.152 KiB | 49.152 KiB |
| Register File Size | 43.520 KiB | 21.504 KiB | 17.920 KiB | 12.288 KiB |
| Video Engines | 3× NVENC (9th Gen) 2× NVDEC (6th Gen) |
2× NVENC (9th Gen) 2× NVDEC (6th Gen) |
2× NVENC (9th Gen) 1× NVDEC (6th Gen) |
1× NVENC (9th Gen) 1× NVDEC (6th Gen) |
| TGP (Total Graphics Power) | 575 Watt | 360 Watt | 300 Watt | 250 Watt |
| Anzahl der Transistoren | 92,2 Milliarden | 45,6 Milliarden | 45,6 Milliarden | 31,1 Milliarden |
| Chipfläche (Die Size) | 750 mm² | 378 mm² | 378 mm² | 263 mm² |
| Fertigungsprozess | TSMC 4nm (4N) | TSMC 4nm (4N) | TSMC 4nm (4N) | TSMC 4nm (4N) |
| PCI Express Interface | Gen 5 x16 | Gen 5 x16 | Gen 5 x16 | Gen 5 x16 |
Während die Geforce RTX 5090 und die Geforce RTX 5080 heute um 15 Uhr als Founders Edition ab 2.329 Euro und 1.169 Euro sowie in zahlreichen Custom-Designs, welche wohl sehr knapp und teuer sein sollen, an den Start gehen, soll die kleinere Geforce RTX 5070 Ti am 20. Februar ab 849 Euro in den Einzelhandel starten. Wir begleiten den heutigen Release der RTX 5080 und 5090 mit einem Launch-Ticker.
Quelle: Nvidia
Quelle: Nvidia
Quelle: Nvidia
Quelle: Nvidia
Quelle: Nvidia
Quelle: Nvidia
Die Geforce RTX 5070, welche anders als die Geforce RTX 5070 Ti auch in Nvidias hauseigener Founders Edition erhältlich sein wird, hat bislang noch keinen genauen Release-Termin, wird bis zum Erscheinen der Geforce RTX 5060 Ti und 5060 aber mit Preisen ab 649 Euro den "günstigen" Einstieg in die Welt der Blackwell-Grafikkarten darstellen. Die kleinsten Modelle werden zwischen März und Mai 2025 erwartet.
