Caseking Aqua Exhalare: Phasenwechselkühlung lässt Hardware abtauchen [Update 2]
Caseking hat im Rahmen der Gamescom den Komplett-PC Aqua Exhalare vorgestellt, der unter Roman Hartungs Marke der8auer vertrieben wird. Das Besondere ist die Phasenwechselkühlung, bei der die Hardware in eine spezielle Flüssigkeit getaucht wird. Mit 10.000 Euro hat das Ganze allerdings auch seinen Preis.
Update 2 vom 25.08.17:
Die Kollegen von computerbase.de haben noch einige Fragen zum Aqua Exhalare beantwortet. Nur wenig überraschend kommen geköpfte CPUs zum Einsatz, bei denen Intels Wärmeleitpaste (TIM) mit Flüssigmetallpaste ausgetauscht wurde. Unter Prime95 erreicht der auf 4,2 GHz übertaktete Core i7-7800X Kerntemperaturen von 85 bis 90 Grad Celsius und wird somit an der oberen Grenze betrieben. Einen Kühler setzt der8auer nicht ein, um unter geringerer Last nicht den Verdampfungseffekt bei 61 °C Heatspreader-Temperatur zu verlieren. Auf der GPU hingegen muss der Kühlblock sitzen, weil sich der nackte Die nicht anrauen lässt und ansonsten ein isolierender Leidenfrost-Effekt (Wikipedia) entstünde (AMD und Nvidia setzen seit Generationen keine Heatspreader mehr ein).
Update 1 vom 24.08.17:
PC Games Hardware hat selbst noch einmal beim Stand von Caseking vorbeigeschaut. Getroffen haben wir dort Roman "der8auer" Hartung, der das Aqua Exhalare entworfen hat (und zufällig Mitglied im PCGHX-Forum ist). Das Video vom Caseking-Stand finden Sie nachfolgend eingebunden.
Originalartikel vom 23.08.17:
Als King-Mods bietet Caseking gerne ausgefallene Systeme zu hohen Preisen an. Neue Dimensionen nimmt dies beim Aqua Exhalare an, bei dem der Händler und Komplett-PC-Anbieter auf eine Phasenwechselkühlung setzt. Als Inspiration diente offensichtlich Gigabytes Server-Abteilung, die das Prinzip großflächig in Racks einsetzen möchte.
Die Hardware wird in eine spezielle Flüssigkeit, Novec 7100 von 3M, getaucht, die keine Elektrizität leitet und einen Siedepunkt von 61 Grad Celsius aufweist. Sie reicht im Aqua Exhalare knapp unter den ersten PEG-x16-Steckplatz des umgedrehten Mainboards. Der Heatspreader der CPU wurde angeraut, um die Kontaktfläche zu vergrößern. Auf der GPU, die per Riser-Kabel zur Rückseite verlagert wird, sitzt ein GPU-only-Kühler mit abgenommenem Deckel, um über die Micro-Lamellen ebenfalls die Kontaktfläche zu vergrößern. Eingeschaltet werden die CPU und GPU heiß genug, um die Flüssigkeit verdampfen zu lassen. Der Dampf gelangt zum Gehäusedeckel, wo er herabkühlt, kondensiert und wieder heruntertropft.
Um den Dampf wieder herabzukühlen, sitzt im Deckel ein Radiator, der von einem zweiten Radiator samt Lüftern in der Front herabgekühlt wird. Mit diesem Funktionsprinzip negiert Caseking den größten Vorteil der Phasenwechselkühlung: Das Bewegen der Kühlflüssigkeit komplett ohne mechanische Einwirkung. Stattdessen stellen die zwei Radiatoren einen eigenen Wasserkreislauf mit einer Pumpe dar. Der obere Radiator erhitzt über die Lamellen das Wasser in den Rohren, das zum Frontradiator fliest, dort von der Raumluft herabgekühlt wird und daraufhin wieder zum Radiator im Deckel gelangt. Der zweite Vorteil zieht im Desktop-Bereich nur bedingt: Jedes noch so kleine Teil lässt sich aktiv kühlen. Arbeitsspeicher wird jedoch generell nicht so heiß, für Spannungswandler gibt es klassische Wasserkühler. Der Aqua Exhalare ist letzten Endes darauf ausgelegt, außergewöhnlich zu sein.

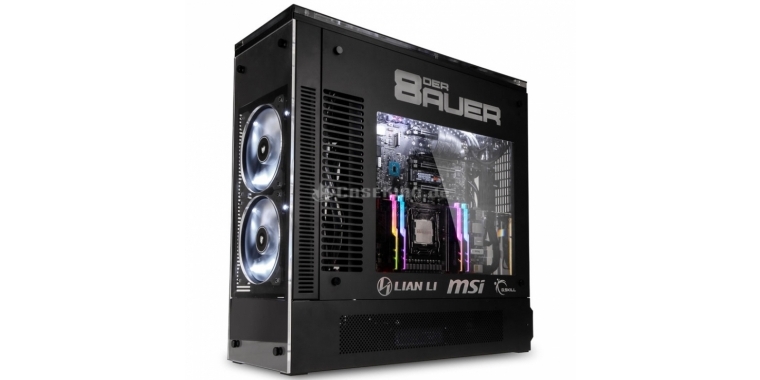

Als Behausung dient ein modifiziertes PC-O12WX von Lian Li, dessen Hauptkammer luftdicht verschlossen wird. Das Mainboard, ein X299 Gaming M7 ACK von MSI, ist nach vorne verlagert, um Platz für eine zusätzliche Kammer an der Gehäuserückseite zu schaffen. Adapterkabel für die I/O-Anschlüsse (USB, etc.) und Bildausgänge werden zum Deckel geführt. Caseking setzt auf einen übertakteten Intel Core i7-7800X und eine MSI Geforce GTX 1080 11 Gbps (PCB der Gaming X+). Im Paket von 10.000 Euro sind zudem 4 × 8 GiByte DDR4-3600-RAM (G.Skill Tridentz RGB) und eine 250 Gigabyte große Samsung SSD 960 Evo enthalten. Als Netzteil dient ein Seasonic Prime Titanium 850 Watt.
Wie sieht es denn mit der Flüssigkeit aus, welche bei 34°C ihren Siedepunkt hat?
-wird alles einen gasförmigen Zustand einnehmen?
-wird der Druck zu stark ansteigen?
-...
Wie weit wurde auf einen Leitfähigkeit bei Frequenzen im Giga Hertz Bereich getestet?
Was passiert eigentlich in den ganzen Spalten/Zwischenräumen? Dehnt sich dort die Flüssigkeit ebenfalls aus?
So ein dickes Case mit dem Klimbim und dann nur solche Werte... also da ziehe ich eine normale Wakü vor, mit der geht deutlich mehr.
(Meine CPU (6 Kerne) bekomme ich mit WaKü auf 4,5 GHz, Primestable UND unter 80 Grad. UND es ist eine "alte CPU", somit eig. mehr Verlustleistung/Abwärme als aktuelle Modelle.)
Versteh ich auch nicht warum man bei so hohen Temps nicht mehr Kühlfläche verwendet ...
Sieht wahrscheinlich nicht so cool aus, und blubbert dann auch erst unter Last aber besser als die CPU verglühen zu lassen....
Ich bin kein Experte (naja ein bisschen Ahnung hab ich zumindest theoretisch) aber ich sehe nicht wieso es sinnvoll sein sollte auf einen kleinen Kühlkörper für die CPU zu verzichten.
Wenn die CPU im Idle nicht genügend Wärme erzeugen sollte um die Flüssigkeit zum Sieden zu bringen ist doch alles in Butter. Denn in dem Fall ist sie auch kühl genug. Und sollte die Temperatur wegen zu schlechtem Wärmeübergang doch ansteigen setzt irgendwann wieder der Verdampfungsvorgang ein.
zum Update 2:
mein auf 5Ghz Übertakteter und Geköpfter 7820X erreicht unter Prime95 82C° mit einem Eisbär für 128€, da erscheinen mir die 85-90C° für eine Flüssigkeit von 219€ pro Liter doch sehr schlecht.
Gib es vielleicht mit der anderen Flüssigkeit die bereits bei 36C° verdampf ein besseres Ergebnis ?
