Kühlkörper und Lüfter in einem: Coolchip zeigt "kinetischen" Kühler
Zusammen mit Cooler Master entwickelt das Startup Coolchip Technologies einen "kinetischen" Kühler, wie es die Unternehmen nennen. Dabei vereint man Kühlkörper und Lüfter, wodurch der Platzbedarf sinken, die Kühlleistung steigen und die Geräuschentwicklung minimiert werden soll.

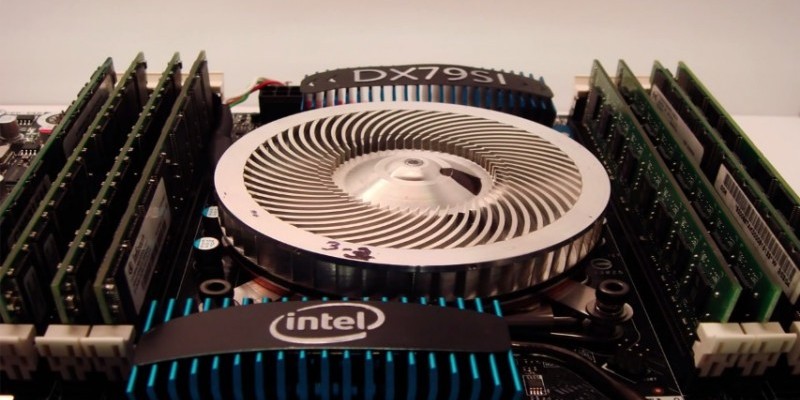

Neben dem typischen Kühlereinheitsbrei gibt es immer mal wieder außergewöhnlich anmutende Ideen (Sie erinnern sich an den Phasenwechsel-Kühler Captherm MP1120?). Eine solche entwickelt auch Coolchip Technologies und nennt das Ganze aktuell noch "kinetischen" Kühler, einen finalen Namen gibt es noch nicht. Der Clou dabei: Das Konstrukt fungiert gleichzeitig als Kühlkörper und Lüfter. Montiert wird die Kühlerbodenplatte ganz klassisch auf einem CPU-Sockel. Mittig befindet sich ein Lüfterlager, welches den zweiten Part des Kühlers antreibt.
Quelle: tomshardware.com

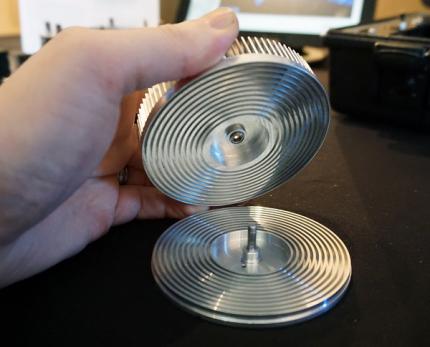

"Kinetischer" Kühler: Beide Bodenplatten mit versetzten Rillen
Quelle: Coolchip
"Kinetischer" Kühler: Aufbau
Dieser ist einzig über eine Stange mit der Bodenplatte verbunden, besitzt selbst eine eigene Bodenplatte und darüber Kühllamellen, die wie ein Radiallüfter angeordnet sind. Beide Bodenplatten besitzen kreisförmige Aussparungen, die sich allerdings nicht berühren. Dadurch entstehen zwischen den Rillen Luftpolster, die sich erwärmen und so die Wärme übertragen (Stichwort: Konvektion). Von den oberen Kühllamellen wird die erwärmte Luft dann abgeführt. Coolchip gibt an, dass der Kühler deutlich leiser und etwa 35 Prozent effizienter als normale Kühler-Lüfter-Kombinationen arbeiten soll.
Das Startup hat neben der kleinen, oben beschriebenen Lösung noch eine größere Ausführung ausgestellt. Dort wird die auf der CPU aufliegende Bodenplatte vergrößert und mit Kupfer-Heatpipes versehen, welche in Kühllamellen um den eigentlichen, "kinetischen" Kühler münden. Durch das Radialprinzip werden diese mit Luft durchströmt – praktisch eine Kombination mit klassischem Kühldesign. Cooler Master fungiert derweil als Partner und kümmert sich unter anderem um die Produktion. Angeblich soll auch schon Microsoft Interesse für seine Xbox One gezeigt haben – womöglich eine Option für die Xbox One Slim? Noch in diesem Jahr soll das Design finalisiert werden, wobei der Preis auf dem Niveau heutiger CPU-Luftkühler liegen soll.
Quelle: Coolchip, kitguru.net, techcrunch.com
Da geht es darum, kleine Kisten (Konsolen, Mobiles, ect.) effektiver, platzsparender zu kühlen und nicht für "normale" PCs.
Ich bin in der Entwicklung für Wärmewerkzeuge tätig und schätze mal, dass selbst wenn die Kühlleistung mit Towerkühlern vergleichbar wäre (was ich nicht glaube), das Kosten/Nutzen-Verhältnis niemals erreicht wird.
Allein die aufwendige Form wird das Ding unverhältnismäßig teuer machen, abgesehen von dem aufwendigen Lager/Antrieb um die Masse vibrationsarm(-frei ) und sicher zu bewegen. (Drehzahlen!?)
Aber vor allem die Wärmeübertragung von der Basisplatte zum Impeller ist meiner Ansicht nach der größte Schwachpunkt. Mit Luft(-Polster) ist der Wärmewiderstand viel zu hoch und mit Fluids bekommt man Probleme anderer Art, wie z.B: mech. Widerstand (Drehzahl <-> Rotordurchmesser).
Für kleine, kompakte Geräte, bei denen es auf jeden Millimeter ankommt, und wo die Kühlleistung nicht die oberste Priorität hat, könnte ich mir kleine(!) Lüfter dieser Art vorstellen.
So long,...
ok kinetisch... dann nurnoch noiseblocker als partner holen und die finnen bionisch machen ^^
Tower-Kühler sind wohl nicht die Konkurrenz.
sowohl als auch für den pc konkurrenz fähig werden könnte.. stell dir nur mal den Thermaltake spin Q drehend vor xD
http://xtreview.com/images/thermaltake%20spinQ%2001.jpg
http://www.thermaltake.co...
Nun, die Heat-Pipes haben den einen entscheidenden Vorteil: Größere Fläche.
Versucht das mal mit der Gegebenen Konstruktion.
Alleine das aufkommende Problem des Motors wird sehr interessant.
wenn so einfach wäre einen kinetischen kühler zu bauen waren die schon längst im handel.überlegt einfach mal was alles an technischen und wissenschaftlichen knowhow nötig ist um das ganze zum laufen zu bekommen.
wenns dann bestens läuft sehe ich schon die kommentare von den kleingläubigen welche dann sagen sie hättens schon immer gewusst das es funzt.wie die kommentare derzeit aussehen könnt ihr gern noch mal bei den vor mir geschriebenen posts nachlesen.
für mich wäre eher mal folgende frage interessant.bekommt man den kinetischen kühler klein genug damit man im notebook cpu und/oder gpu kühlen könnte?da würde sich das schon lohnen.
