Intel Ivy Bridge-EX firmiert als Xeon E7 v2: Bis zu 15 CPU-Kerne, 37,5 MiByte L3-Cache und 32 PCI-Express-3.0-Lanes

Gut fünf Monate, nachdem Intel Ivy Bridge-EP als "Xeon E5-26xx v2"-Familie auf den Markt gebracht hat, folgen nun die entsprechenden Server-Ableger mit Codenamen Ivy Bridge-EX. Dabei bestätigt Intel zugleich, was bereits damals vermutet worden ist: Zum Einsatz kommt eine universelle Die-Konfiguration, die je nach Anforderungen sprichwörtlich beschnitten werden kann. Im Vollausbau (541 mm², 4,31 Mrd. Transistoren) liegt eine Dreigliederung der insgesamt 15 Kerne vor, zwischen denen sich in zwei Arealen der L3-Cache befindet. Aufgrund der Cache-Aufteilung hat Intel die Anzahl der Ringbusse von einem auf drei erhöht, die durch zwei Speichercontroller mit je zwei Home Agents angesprochen werden.

Ivy Bridge-EX: Beschneidungsoptionen

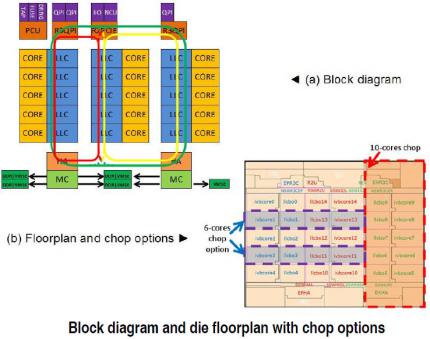

Quelle: Intel Intel Ivy Bridge-EX: Beschneidungsoptionen des 15-Cores-Dies In einem weiteren Diagramm (Bild 3) zeigt Intel die Beschneidungsoptionen, sodass der rechte Teil samt L3-Cache vertikal abgeschnitten werden kann ("10-cores chop", 341mm², 2,89 Mrd. Transistoren). Zusätzlich können horizontal vier Kerne mit den 2,5 MiByte großen Cache-Paketen herausgeschnitten werden ("6-cores chop", 289 mm², 1,86 Mrd. Transistoren). Die Zwischenschritte mit 8 oder 12 Kernen ergeben sich wie üblich durch Teildeaktivierungen. Auch wird es das vollständige Die mit solchen Konfigurationen geben, sodass der komplette L3-Cache noch vorhanden ist. Durch den gleichen Wafer bei der gesamten Produktion erhofft sich Intel Kostenersparnisse.

Ivy Bridge-EX: Infrastruktur

Für die "Ivy Bridge-EX"-Prozessoren setzt der Hersteller auf den Sockel 2011 und lässt den angestaubten Sockel 1567 aus Westmere-EX-Zeiten somit auslaufen. Grund sind weitreichende Änderungen in der Infrastruktur, indem beispielsweise das PCI-Express-Speicherinterface auf die Generation 3.0 aktualisiert worden ist und 32 Lanes pro CPU bietet. Der QPI kommt nunmehr in der Version 1.1 daher und ermöglicht durch drei Ausführungen eine Kommunikation von 8 GT/s zwischen den CPUs, wohingegen es vormals noch 6,4 GT/s waren.

Die zwei eingesetzten Speichercontroller für den Arbeitsspeicher besitzen acht anstatt der bisher vier Speicherkanäle und sind standardmäßig im neuen Performance-Modus eingestellt. Dabei werden jeweils zwei Kanäle zusammengeschaltet, was 2.667 MT/s (DDR3-1333, effektiv DDR3-2667) entspricht. Im optionalen Lockstep-Modus sind mit DDR3-1600 maximal 1.600 MT/s möglich. In der nachfolgenden Tabelle finden Sie die verschiedenen Modelle, die Intel zu Beginn vertreiben wird. Gleich 20 CPUs gehören dazu, durch welche die unterschiedlichsten Anwendungsgebiete abgedeckt werden sollen.

Artikel teilen

Der kalifornische Chiphersteller Intel hat kürzlich seine Prozessoren auf Basis von Ivy Bridge-EX veröffentlicht. Ehemals unter dem Codenamen Ivytown entwickelt sind bis zu 15 CPU-Kerne, 37,5 MiByte L3-Cache sowie 32 PCI-Express-3.0-Lanes mit an Bord. Wie auch schon Westmere-EX unterteilt Intel die Neulinge in die Xeons E7-88xx v2, E7-48xx v2 sowie E7-28xx v2.
