Diamantgerüst: Neue Kühlstruktur soll gestapelte Halbleiter-Chips auf Temperatur halten
Die Universität Stanford hat einen neuen Aufbau zur Kühlung von gestapelten Halbleitern präsentiert. Ein Gerüst aus Diamant soll die Temperatur der einzelnen Chips drastisch reduzieren können.
Es besteht wohl kein Zweifel daran, dass der Einsatz von Chiplets in Zukunft immer weiter zunehmen wird. Die großen Foundries investieren Unsummen in diesen Bereich. Gleichzeitig kommen nebeneinanderliegende Chiplets im Desktop-Markt bereits in den Prozessoren beider Hersteller und in AMDs Radeon-Grafikkarten zum Einsatz. Doch bald dürfte es immer öfter auch darum gehen, Chips übereinander zu stapeln. AMD hat das mit den X3D-Prozessoren bereits vorgemacht und Cache über beziehungsweise unter einem Rechenchip platziert.
Den Stapel kühlen
Auch das dürfte aber nur der erste Schritt sein. Bald werden vermutlich auch drei oder mehr Chips übereinander liegen, um von kurzen Signalwegen zu profitieren und gleichzeitig die Package-Größe zu reduzieren. Schon die ersten beiden X3D-Generationen von AMD haben aber gezeigt, dass das die Kühlung des untenliegenden Chips erschwert. Mit zunehmend höheren Stapeln, in denen möglicherweise sogar mehrere Rechenchips vorkommen, dürfte dieses Problem drastisch zunehmen.
Quelle: Stanford University

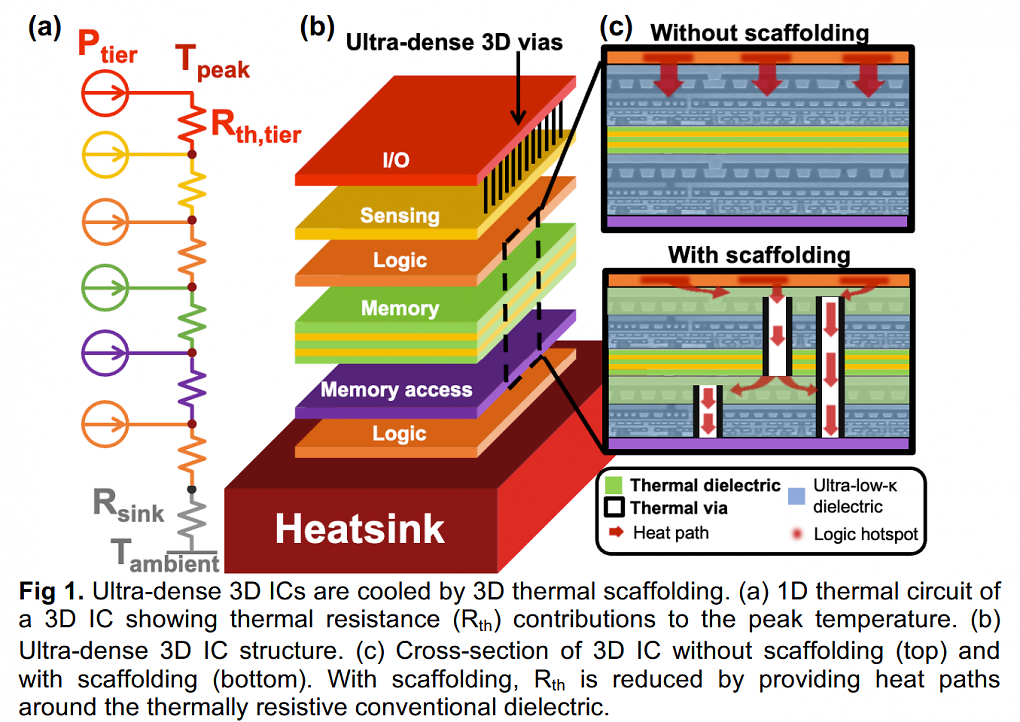

Das Kühlgerüst soll insbesondere bei mehrfach gestapelten Chips sinnvoll sein, um die Wärmeabführung zu verbessern.
Aus diesem Grund wird nach Lösungen geforscht, um den Temperaturanstieg im Rahmen zu halten. In diesem Zusammenhang hat die Universität Stanford auf der IEDM 2024 einen neuen Aufbau präsentiert. Demnach könnten gestapelte Chips durch ein Diamantgerüst verbunden und die Temperaturen dadurch reduziert werden.
Das Gerüst hat dabei zwei unterschiedliche Bausteine: Einerseits soll Wärme in Ebenen zwischen den Chips horizontal verteilt werden, um die Temperatur auszugleichen. Und andererseits sollen es vertikale Ableitpfade zwischen oder auch durch die Chips ermöglichen, Hotspots zusätzlich zu entlasten. Als Material nutzte die Universität dabei in beiden Fällen polykristallinen Diamant. Dieser hat eine sehr hohe Wärmeleitfähigkeit, beeinflusst aber gleichzeitig die umliegenden, elektrischen Leitung kaum. Zudem lässt er sich mit dem gängigen Halbleiterprozess PECVD - der plasmaunterstützten chemischen Gasphasenabscheidung - herstellen.
Quelle: Stanford University

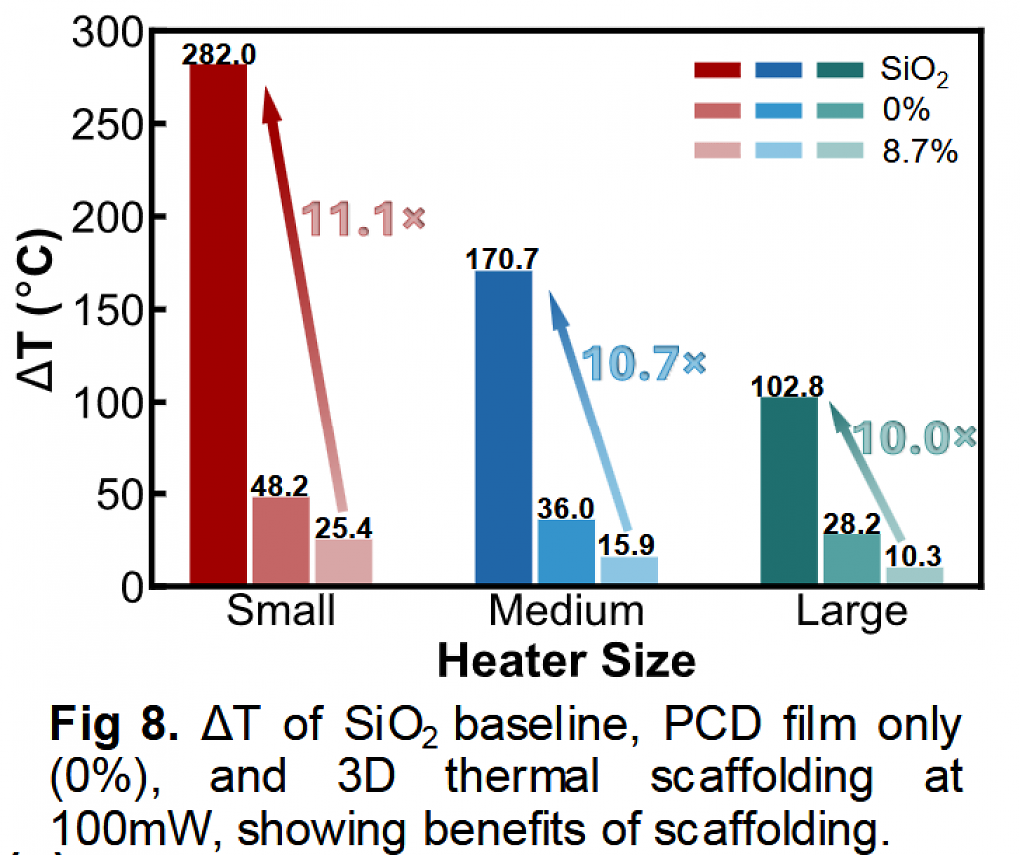

Temperaturanstieg eines Chip-Stapels bei verschiedenen Hotspot-Größen. Mit dem Diamantgerüst soll der Anstieg zwar immer noch deutlich, aber zumindest verkraftbar sein.
Passend zum Thema: [PLUS] PCGH-Wissen: Materialien und Prozesse der Halbleiter-Fertigung
Ein auf Basis der Messdaten erstelltes Modell in der FEM-Simulationssoftware Comsol spricht dabei dafür, dass sich die Temperaturen in einem simulierten KI-Beschleuniger mit 15 gestapelten Chips und einer Leistungsdichte von 1,3 kW/m² durch das Diamantgerüst drastisch reduzieren. Je nach Ausgestaltung wird der Temperaturanstieg durch das Stapeln um den Faktor 10 bis 11,1 und damit auf 10,3 °C bis 25,4 °C begrenzt. Damit soll ein entsprechender Chipstapel in den kühlbaren Bereich vordringen - und das bei einem Anstieg der Chipgröße um weniger als zehn Prozent ansteigen. Aktuell ist die entsprechende Forschung aber offenbar noch recht jung. Falls die Diamantgerüste in Zukunft tatsächlich von den Foundries genutzt werden, dürfte es bis dahin daher noch lange dauern.
