Verrücktes Projekt: 96-Kerner von AMD mit gefrästem Heatspreader - ideale Wasserkühlung
Der Youtube-Kanal Geekerwan hat den Heatspreader eines AMD Ryzen Threadripper Pro 9995WX in einen CPU-Wasserkühler umgewandelt. Die kuriose Konstruktion ermöglichte beeindruckende Leistungswerte.
Für die meisten Nutzer sind Heatspreader auf Prozessoren sinnvoll - sie verteilen die Wärme und schützen die empfindlichen Rechenchips. Für die maximale Kühlleistung kann es sich aber lohnen, den Heatspreader zu entfernen und damit den zusätzlichen Wärmeübergang zu eliminieren. Einen anderen Weg, der aber ebenso mit einem Garantieverlust einhergeht, hat jüngst der Youtube-Kanal Geekerwan gezeigt: Dort wurde eine Wasserkühlung einfach direkt in die Metallabdeckung eines AMD Ryzen Threadripper Pro 9995WX gefräst.
Hoher Aufwand für hohe Kühlleistung
Ebendieser Prozessor verfügt über 96 Zen-5-Kerne, die bei einer TDP von 350 Watt mit 2,5/5,4 GHz betrieben werden. Wenn man dem Prozessor freien Lauf lässt, ist aber noch ein deutlich höherer Verbrauch möglich - solange das Kühlsystem mitspielt. Direkt in den Heatspreader gefräste Wasserkanäle sind dabei vielversprechend, denn durch die Verlötung mit den einzelnen Chips ist der Wärmeübergang zu diesen hervorragend. Gleichzeitig ist dieses verrückte Projekt aber einzigartig. Deshalb waren mehrere Testläufe notwendig. Dafür besorgt sich Geekerwan mehrere Ryzen Threadripper 1900, um mit ihnen zu experimentieren. Der Heatspreader des Ryzen Threadripper Pro 9995WX ist zwar 0,6 mm dicker und damit nicht exakt identisch, das Modell ist mit einem Stückpreis von 11.500 Euro aber wesentlich teurer.
Zunächst wurde mit mehreren Experimenten die optimale Kanaltiefe festgelegt. Eine Einschnitttiefe von 2,5 mm erwies sich beim Ryzen Threadripper 1900 zwar als optimal - die Temperatur war um 0,8 K niedriger als bei 2,0 mm. Bei der späteren Fräsung wurde trotzdem nur 2,0 mm tief gearbeitet, um die Stabilität des Heatspreaders nicht zu riskieren. Eine andere Optimierung gab es außerdem bei der Kanalführung: Die Wasserkanäle sind wellenförmig ausgelegt, um mehr Kontaktoberfläche zu erzeugen. Der dafür notwendige, höhere Wasserdruck wird durch zwei Automotive-Pumpen von Bosch erzeugt. So sank die Temperatur beim Ryzen Threadripper 1900X um weitere 1,2 K. Obendrein gibt es jeweils zwei mittig liegende Zu- und außen untergebrachte Abflüsse, um die am Rand liegenden Rechenchips optimal mit Frischwasser zu versorgen. Das sollte die Temperatur weiter reduzieren.
Quelle: Geekerwan (Youtube)

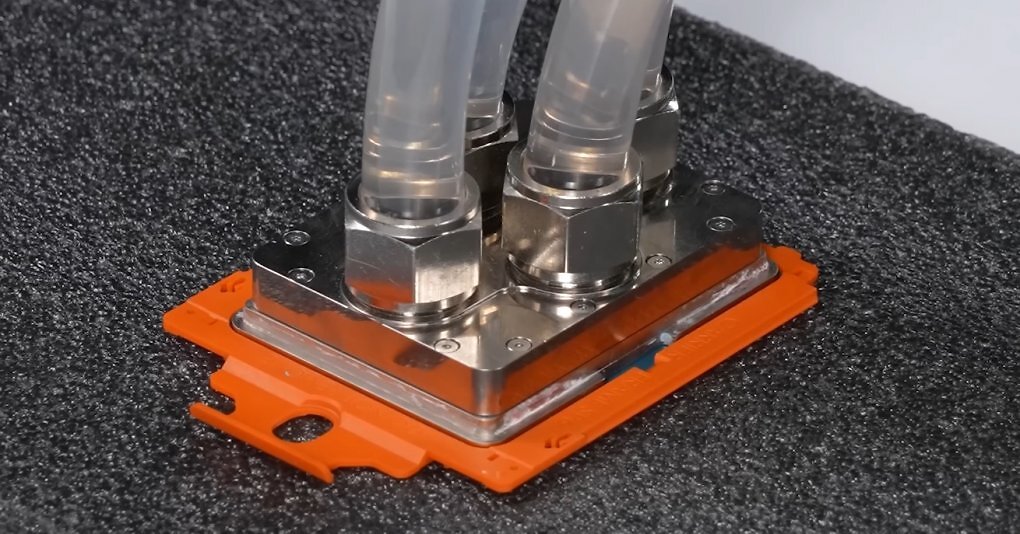

Der fertig umgebaute Ryzen Threadripper Pro 9995WX.
Auch interessant: Zu hohe Nachfrage nach CPUs: AMD und Intel mit Warnungen für China [Bericht]
Nach den Tests ging es dem Ryzen Threadripper Pro 9995WX an den Kragen: 19 Stunden lang und mit 14 Fräsköpfen wurde der Heatspreader bearbeitet, um die Kühlkanäle herzustellen. Zusammen mit einem 140-l-Ausgleichsbehälter und einem Chiller, der die Wassertemperatur auf dem Nullpunkt halten sollte, war die Kühlkonstruktion fertig. Anschließend folgten Übertaktungsexperimente: Auf allen Kernen gleichzeitig waren 5,325 GHz möglich - bei einem Gesamtverbrauch von 1.350 Watt und einer Temperatur von 50 °C bis 70 °C unter Cinebench. Dabei wurden beeindruckende Leistungswerte erreicht - 205.332 Punkte in Cinebench R23, 41.478 Punkte in Cinebench 2026 und 10.080 Punkte in Cinebench 2024. Zum Vergleich: Der Hwbot-Rekordhalter im letztgenannten Benchmark erreichte mit demselben Prozessor 11.590 Punkte - allerdings mit einer Stickstoffkühlung.
