AMD Ryzen: Der8auer köpft 8-Kerner im Video
Das PCGHX-Mitglied der8auer hat als Extrem-Übertakter und Mitarbeiter bei Caseking bereits vor der offiziellen Veröffentlichung Zugriff auf Ryzen-7-Prozessoren. In einem Video ging er der Frage nach, ob die Heatspreader auf den CPUs verlötet sind oder der Kontakt über Wärmeleitpaste hergestellt wird. Dazu hat er mehrere CPUs kurzerhand geköpft.
Intel erntet bei seiner Mainstream-Plattform mit Sockel 115x immer wieder Unmut dafür, weil die Heatspreader auf den kleinen Vier- und Zweikern-CPUs seit der Ivy-Bridge-Generation nicht mehr verlötet werden, sondern den Kontakt über eine Wärmeleitpaste, von Intel Thermal Interface Material (TIM) genannt, herstellen. Der Heatspreader ist das vernickelte Kupfergehäuse auf dem Package, über das die CPU-Abwärme an den aufsitzenden Kühler abgegeben wird. Köpfen Nutzer eine Sockel-115x-CPU von Intel und ersetzen das TIM mit einer hochwertigen Wärmeleit- oder Flüssigmetallpaste, können Temperatursenkungen von 20 °C und mehr beobachten werden. Wichtig: Zumindest bis zur aktuellen Broadwell-E-Generation werden die High-End-CPUs für den Sockel 2011(-v3) noch verlötet. Bei Kaby Lake-X für den Sockel 2066, einem KBL-S-Derivat, wird das nicht mehr der Fall sein - wie es bei Skylake-X aussehen wird, muss sich noch zeigen.

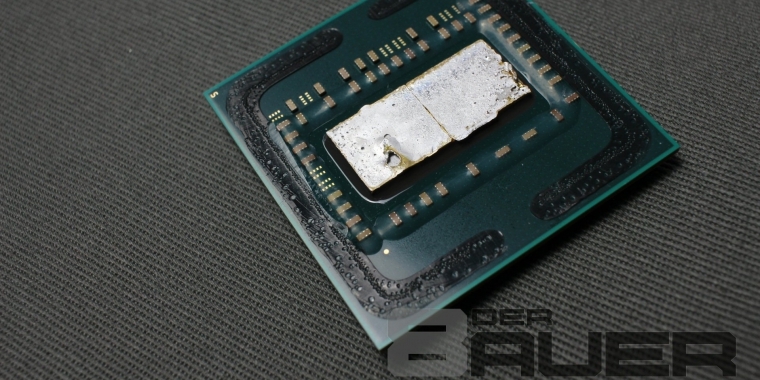

Die spannende Frage ist jetzt natürlich, ob AMD seine Ryzen-CPUs auf dem Sockel AM4 verlötet oder ebenfalls auf eine günstigere Wärmeleitpaste setzt. Denn Letztere ist summa summarum günstiger: Zum einen spart der Chiphersteller an den Materialkosten, zum anderen bei den Fertigungsschritten, da das Verlöten aufwendiger ist. Um die Frage zu klären, hat PCGHX-Mitglied der8auer mehrere Ryzen-CPUs geköpft. Das Resultat: AMD setzt auf Indium-Lot, um den Heatspreader mit dem CPU-Die zu verbinden. Eine dünne Goldschicht gewährleistet, dass sich das Material nicht löst. Offenbar setzt AMD bei der Fertigung zwei Lot-Stücke auf die CPUs, wodurch eine schmale Linie auf dem Die entsteht.
Für den normalen Nutzer ist das gut, da die CPUs nicht geköpft werden müssen, um das Kühlungspotenzial stark zu steigern. Von einem Köpfen kann man bei Ryzen-CPUs nur abraten, weil die Gefahr sehr hoch ist, das Exemplar zu zerstören. Gängige Methoden, den Heatspreader seitlich wegzuschieben, funktionieren nicht, da dadurch Kondensatoren und Widerstände beschädigt werden können. der8auer köpft die Ryzen-CPUs deshalb mit Rasierklingen und einer Heizplatte, die das Indium-Lot bei etwa 170 °C löst. Am Wochenende soll abschließend die Frage geklärt werden, ob eine Direct-Die-Kühlung ohne Heatspreader Vorteile bringt. Bis dahin kann man sich an den seltenen Bilder eines Ryzen-Prozessors ohne Heatspreader in der Galerie erfreuen.
