Test MSI Radeon HD 5770 Hawk: die beste HD 5770 auf dem Markt (Update: Karte lieferbar)

Mit hochwertigen Komponenten und einem edlen Kühler greift MSI mit der HD 5770 Hawk nach der Leistungskrone im Mainstream-Bereich. Im Rahmen des PC Games Hardware Performance-Briefs, einem Kurztest mit allen wichtigen Informationen zur Grafikkarte, testen wir, ob das Vorhaben gelingt. (Raffael Vötter, 18.02.2010)

MSI Radeon HD 5770 Hawk: die frostigen Zwillinge

MSI Radeon HD 5770 Hawk: die frostigen Zwillinge [Quelle: siehe Bildergalerie]
Heute im Performance-Brief: Die MSI Radeon HD 5770 Hawk, eine Radeon HD 5770 mit 1 GiByte VRAM im Eigendesign, bestückt mit potenter Kühlung. Der Performance-Brief ist eine Möglichkeit, die umfangreichen Tests, die PC Games Hardware mit Grafikkarten, CPUs und anderer Hardware durchführt kurzfristig online verfügbar zu machen. Im Performance-Brief erfahren Sie alles Wichtige zu einem Produkt auf einer einzigen Seite. Dabei kommen keine Messwerte zu kurz, nur die von umfangreichen Chipsatz-Tests gewohnten Benchmark-Orgien bleiben auf der Strecke.

Test MSI Radeon HD 5770 Hawk: Details
MSI Radeon HD 5770 Hawk: Blick auf die GPU-Versorgung

MSI Radeon HD 5770 Hawk: Blick auf die GPU-Versorgung [Quelle: siehe Bildergalerie]
Mit der Radeon HD 5770 Hawk (zu Deutsch: der Falke) bringt MSI die Edel-Marke "Lightning" ins Mainstream-Segment. Wie die hochwertigen Geschwister wird auch die HD 5770 Hawk mit selektierten Bauteilen bestückt. So verfügt das Custom-PCB über satte 7 Spannungsversorgungsphasen für die GPU (Standard: 4) und sogenannte Solid-State-Drosseln, welche keinerlei Vibration und damit auch kein Spulenpfeifen produzieren. Des Weiteren ist der Spannungs-Regulatorchip vom Afterburner-Tool ansprechbar, womit Overvolting möglich ist. Der installierte uP6204CJ von uP Semiconductors darf den Grafikchip mithilfe des Tools mit bis zu 1,35 Volt speisen. Die Standardspannung der GPU beträgt auf der MSI Radeon HD 5770 Hawk 1,15 Volt.

Der Kühler, ein Twin Frozr II, kommt in abgewandelter Form bereits auf der exzellenten Geforce GTX 275 Lightning zum Einsatz. Das Modell auf der Radeon HD 5770 Hawk verfügt nicht mehr über fünf, sondern über drei Heatpipes, gekühlt von zwei Axiallüftern à 0,5 Ampere und 65 Millimetern Durchmesser (daher das Twin - Zwilling). Die Spannungsversorgung wird nicht von ihm bedeckt, lediglich ein Luftstrom gleitet über sie hinweg. Dank der üppigen Auslegung ist das kein Problem, denn je mehr Phasen, desto weniger Last entsteht für jede einzelne, resultierend in weniger Hitzeentwicklung.

Die wichtigsten technischen Daten finden Sie in unserer Übersichtstabelle:
Grafikchip/Karte MSI Radeon HD 5770 Hawk Sapphire HD 5770 Vapor-X Radeon HD 5770 Standard
Chip Juniper Juniper Juniper
DirectX 11 11 11
Taktrate Chipkern (MHz) 875 860 850
Taktrate Shader-ALUs (MHz) 875 860 850
Taktrate Speicher (MHz) 2.400 2.400 2.400
Speicherausstattung (MiByte) 1.024 1.024 1.024/512
Speicherbus (Bit) 128 128 128
Speichertyp GDDR5 GDDR5 GDDR5
MAD-Leistung (GFLOPS) 1.400 1.376 1.360
Texturfüllrate (MTex/s) 35.000 34.400 34.000
Speicherbandbreite (MByte/s) 76.800 76.800 76.800
Multi-GPU Crossfire X (Dual) Crossfire X (Dual) Crossfire X (Dual)
PCI-E.-Stroma. (6-Pin/8-Pin) 1/- 1/- 1/-
Einbautiefe PCB (mm, ca.) 208 208 222
Einbaubreite (Slots) 2 2 2

Die werkseitige GPU-Übertaktung von 850 auf 875 MHz entspricht einem Plus von mageren drei Prozent, während das GiByte GDDR5-Speicher unangetastet mit 2.400 MHz zu Werke geht. Immerhin reicht der Hawk-Takt, um sich an die Spitze des Vergleichs zu setzen.

Die Lautstärke und Kühlleistung der MSI Radeon HD 5770 Hawk dokumentiert die nachfolgende Tabelle. Bitte beachten Sie, dass die reale Leistungsaufnahme der Grafikkarte allein gemessen wurde - in drei unterschiedlichen Lastszenarien: Neben dem Desktop-Betrieb unter Windows 7 x64 auch im "Xtreme Burning Mode" des Furmarks 1.6.5 sowie im Rennspiel Race Driver: Grid, welches eine überdurchschnittliche Spielelast für die Grafikkarte darstellt. Die Geräuschmessungen finden im Abstand von 50 Zentimetern statt.

Messwerte MSI Hawk, neues BIOS MSI HD 5770 Hawk Sapphire HD 5770 Vapor-X Asus EAH5770
Lautstärke Idle 0,3 Sone 0,3 Sone 0,3 Sone 0,8 Sone
Temperatur Idle 37 Grad Celsius 43 Grad Celsius 35 Grad Celsius 38 Grad Celsius
Leistungsaufnahme Idle 14 Watt 36 Watt 18 Watt 18 Watt

Lautstärke Race Driver: Grid 0,4 Sone 0,4 Sone 0,7 Sone 1,4 Sone
Temperatur Race Driver: Grid 68 Grad Celsius 69 Grad Celsius 60 Grad Celsius 67 Grad Celsius
Leistungsaufnahme RD: Grid 86 Watt 92 Watt 77 Watt 83 Watt

Lautstärke Furmark 1.6.5 0,5 Sone 0,5 Sone 1,1 Sone 2,1 Sone
Temperatur Furmark 1.6.5 74 Grad Celsius 75 Grad Celsius 73 Grad Celsius 71 Grad Celsius
Leistungsaufnahme Furmark 103 Watt 121 Watt 99 Watt 108 Watt

Sie sehen richtig: Die MSI Radeon HD 5770 Hawk "verbraucht" verhältnismäßig viel Strom, was drei Tatsachen geschuldet ist: Erstens ist die Platine mit ihren zahlreichen Phasen vermutlich nicht aufs Stromsparen ausgelegt, zweitens bedeuten hohe Temperaturen (durch leise Kühlung) auch eine höhere Leitfähigkeit des Siliziums, resultierend in größerer Leistungsaufnahme. Drittens weist unser Testmuster denselben BIOS-Bug auf, welchen wir im Test der MSI Radeon HD 5670 (kommende Print-Ausgabe) feststellten: Die Karte nimmt im Leerlauf keinen "echten" 2D-Status ein. Der von Ati festgelegte Standard beträgt 157/600 MHz für GPU und Speicher, während die MSI HD 5770 Hawk mit 400 MHz GPU- und den vollen 2.400 MHz RAM-Takt den Desktop darstellt. Das Resultat sind nicht nur unnötig hohe Temperaturen, sondern auch die doppelte Leistungsaufnahme im Vergleich mit HD-5770-Referenzplatinen. Wir haben MSI bereits davon in Kenntnis gesetzt und erwarten ein neues BIOS. Anschließend messen wir nach: Manuell auf 157/600 MHz getaktet und auf 1,0 Volt gedrosselt beträgt die Leistungsaufnahme immer noch 30 Watt.

Update, 05.02.2010:
Mittlerweile erhielten wir ein neues BIOS von MSI, das den 2D-Modus korrekt implementiert. Die Hawk taktet sich nun ordnungsgemäß auf 157/600 MHz herunter und die Spannung sinkt auf 0,95 Volt. Interessanterweise sinkt auch die 3D-Leistungsaufnahme.

Auch im Furmark 1.6.5 greifen wir auf die Spannungsoption zurück: Mit 1,05 anstelle von 1,2 Volt genehmigt sich die Karte nur noch 98 Watt und bleibt bei 70 Grad Celsius (1,0 Volt = Freeze). Mit 1,35 Volt hingegen werden 153 Watt, 79 Grad Celsius und 2,3 Sone erreicht. Zum Vergleich: Die hochklassige Konkurrenz in Form der Sapphire Radeon HD 5770 Vapor-X gipfelt mit 1,35 Volt bei 81 Grad Celsius und 2,6 Sone - Sieg für den Twin Frozr II.

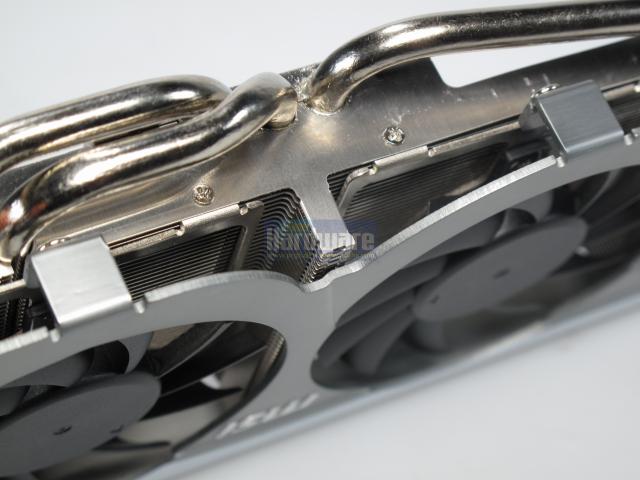

MSI Radeon HD 5770 Hawk: 3 Heatpipes leiten die Wärme an die Kühllamellen weiter.

MSI Radeon HD 5770 Hawk: 3 Heatpipes leiten die Wärme an die Kühllamellen weiter. [Quelle: siehe Bildergalerie]
In Sachen Lautstärke ist die MSI Radeon HD 5770 Hawk die neue Referenz: 0,3 Sone im Leerlauf sind fast unhörbar, 0,4 Sone im Spielebetrieb ebenfalls. Je mehr Grafiklast anliegt, desto deutlicher setzt sich die Kühlung von der Konkurrenz ab. Dabei legt MSI eindeutig Wert auf Stille und nicht auf eine niedrige Temperatur. Spulenfiepen tritt zwar nicht auf, jedoch ein sehr leises "Zirpen" unter Last.

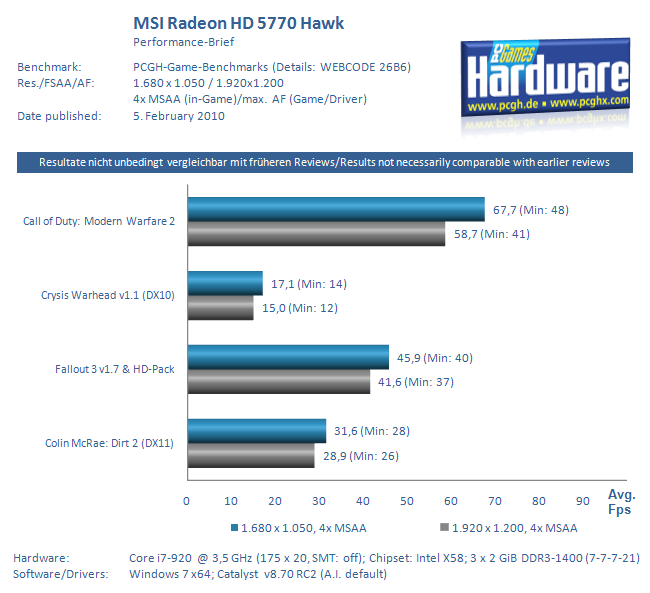

Benchmark-Tests der MSI Radeon HD 5770 Hawk
Alle wichtigen Daten im Überblick - das ist die Maxime des Performance-Briefs von PC Games Hardware Online. In vier populären Spielen zeigen wir die Performance der Grafikkarte auf einen Blick. Zum Vergleich bieten wir Ihnen eine Radeon HD 5770 im AMD'schen Referenzdesign sowie die HD 5770 Hawk mit starker Übertaktung an. Für eine größere Auswahl an Benchmarks verweisen wir auf unsere umfangreichen Chipsatztests von Grafikkarten. Details zu den verwendeten Benchmark-Tests finden Sie wie gewohnt im Forum von PC Games Hardware Extreme. Neu in diesem Performance-Brief: Die Verwendung von Windows 7 x64 und zwei neueren Spielen.

Grafikkarten-Benchmark per Mausklick auswählen:

Zwar ist die werkseitige Übertaktung eher kosmetischer Natur mit Auswirkungen auf die Fps-Nachkommastelle, das Potenzial durch Übertaktung ist jedoch gewaltig (siehe nächster Absatz).

Overclocking-Tests der MSI Radeon HD 5770 Hawk
Im Übertaktungstest ohne Spannungserhöhung lässt die MSI Radeon HD 5770 Hawk ihre PCB-Muskeln spielen: 1.040/2.800 MHz sind stabil möglich. Damit ist die Karte mindestens 20 Prozent schneller als eine Standard-HD-5770. Mit 1,35 Volt via Afterburner bewältigt die Karte auch 1,1 GHz Chiptakt, allerdings nicht völlig stabil. Für die 1.050 MHz des oben abgebildeten OC-Benchmarks genügen der Karte alltagstaugliche 1,25 Volt.

Fazit: MSI Radeon HD 5770 Hawk
Die MSI Radeon HD 5770 Hawk stellt die beste Radeon HD 5770 dar. An der kaum vorhandenen Geräuschentwicklung und dem Tuning-Potenzial beißt sich die Konkurrenz die Zähne aus, nur Sapphires Radeon HD 5770 Vapor-X kommt auf ähnlich gute Werte. Mit der Beseitigung des 2D-Bugs ist auch die Leistungsaufnahme auf einem guten Niveau, womit die Karte uneingeschränkt empfehlenswert ist.

Update: 18.02.2010
Mittlerweile ist die Karte lieferbar. Der PCGH-Preisvergleich bestärkt unsere Preis-Prognose: MSIs Radeon HD 5770 Hawk wechselt ab 156 Euro den Besitzer. Dieser Preis ist angesichts der erbrachten Leistung fair.
