IDF 2014: Neue Details zur Broadwell-Prozessorgrafik - OpenCL 2.0 und trotz Compute-Fokus zusätzliche Texturleistung

Grafikhardware der achten Generation - das verspricht Intel für die aktuellen und kommenden Broadwell-Prozessoren. Da man allerdings bereits die Vorgänger mit Haswell-Architektur als "Gen 7.5" bezeichnete, sind die Änderungen auf den ersten Blick überschaubar, bei genauerem Hinsehen jedoch offenbaren sich deutliche Unterschiede, besonders für Entwickler und die Grafkhardware als Co-Prozessor.

Auf dem Intel Developer Forum gaben Aditya Sreenivas, Senior Principal Engineer und Graphics Architect und Stephen Junkins, GPU Compute Architect und Principal Engineer in zwei Vorträgen einen tieferen Einblick in die Broadwell-Grafikfunktionen. PC Games Hardware fasst zusammen, nachdem wir die Neuerungen bei Broadwell im Groben bereits vorgestellt haben.

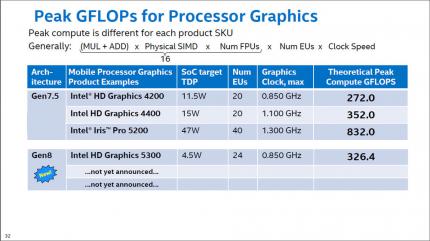

Quelle: Intel/PC Games Hardware Processor Graphics more GFLOPS Broadwell Gen8 Nachdem Intel mit Haswell die Bezeichnungen Iris und Iris Pro für die Spitzenmodell ersann, fehlt diese Bezeichnung beim Core M, der bislang einzig verfügbaren Broadwell-Inkarnation, noch. Denn trotz höherer Modellnummer ist seine HD-Graphics 5300 mit nur 4 Execution Units eine der kleineren Ausbaustufen der Broadwell-Grafik - es ginge aber noch kleiner, siehe unten. Neben der 4,5-Watt-CPU Core M mit HD Graphics 5300 sind noch Produkte mit 6 und 10 Watt in der Pipeline, so der Intel-Ingenieur.

Im übergeordneten Bereich, der Slice-Common und dem fixed-function-Bereich wurde verschiedene Schaltungen an die gestiegene Leistungsfähigkeit der restlichen Prozessorgrafik angepasst. Laut Aditya Sreenivas habe sich die Geometrieleistung gegenüber Haswell abermals verdoppelt, nachdem sie dort bereits eine Verdopplung erfahren habe. Unserer Meinung nach ist das ein sinnvoller Schritt seitens Intel,denn nur mit ausreichend hohher Tessellationsleistung lässt sich dessen Nutzung auch als Technik zur Geometriekompression forcieren, was den notorisch an Bandbreite besonders knappen integrierten Grafikeinheiten besonders zu Gute kommen könnte.

Prozessor-Grafik in Broadwell: Execution Units leicht überarbeitet

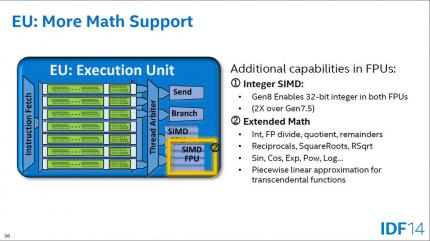

Quelle: Intel/PC Games Hardware Processor Graphics Execution Units new caps Broadwell Gen8 Die Basis der Grafik bildet bei Intel die Execution Unit, kurz EU. Sie ist vom Funktionsumfang her kaum vergleichbar mit dem, was AMD Compute Unit und Nvidia Shader-Multiprocessor nennen. Wie ihr Name nahelegt, enthält sie nämlich lediglich die Ausführungseinheiten nebst unbedingt lokal benötigter Ressourcen wie den Register-Files (GPRF und ARF).

Ihre beiden 4-Wege-SIMDs (FPUs, ALUs) werden von sieben Registersätzen gefüttert, was vereinfacht gesagt 7x SMT entspricht. Ansonsten hat sich innerhalb der EU von den Eckdaten her nur wenig geändert, Intel hat allerdings den Durchsatz bei Integer-Berechnungen verdoppelt indem nun beide SIMD-Einheiten dieses Format beherrschen und die SIMDs können nun auch mit comp, select oder min/max per co-issue bedient werden, die bei Haswell nur einzeln verteilt wurden. Weitere, nicht so häufig benutzte mathematische Funktionen erhielten nun ebenfalls direkte Unterstützung in Hardware, während sie zuvor per zeitraubendem Makro ausgeführt wurden.

Prozessor-Grafik in Broadwell: FLOPS vs. TEX und Skalierungsöglichkeiten

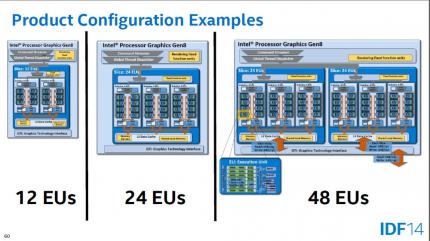

Quelle: Intel/PC Games Hardware Processor Graphics ex. configurations Broadwell Gen8 Eine Ebene höher bewegen wir uns auf dem Niveau der sogenannten Sub-Slices. Hierin fallen nun auch der Shared Memory, die Textur- und Media-Sampler mit in den Pool der Hardware, sodass sich hier am ehesten der Vergleich zu Compute-Unit und Shader-Multiprocessor bei Radeon respektive Geforce ziehen lässt. Auch Intel nutzt diese Hardware-Ebene, um seine Grafikeinheiten in der Leistung skalieren zu können.

In einer Slice sind standardmäßig nun drei Sub-Slices zu je acht EU-Blöcken integriert, doch auch die Sub-Slice lässt sich noch verknappen. Für besonders stromsparende Modelle ist eine GT1-Version möglich, die nur zwölf EUs besitzt - da dies nicht mit 8 EUs pro Block zu erreichen ist, kommt hier eine Version mit nur sechs EUs pro Sub-Slice und damit nochmals geringerem ALU:TEX-Verhältnis zum Einsatz.

Neben einer GT2-Version wie im Core M mit 24 Execution Units ist auch eine GT3-Variante geplant. Hier kommt mindestens eine komplette Slice hinzu, sodass die Gesamtzahl der EUs auf 48 steigt - 20 Prozent mehr als bei der größten Grafikausbaustufe in Haswell. Aufgrund des geändert ALU:TEX-Verhältnisses steigt die für Spiele wichtige Texturleistung gar um 50%, denn in jeder Sub-Slice sind nun drei anstelle von zwei Textursampler-Blöcken vorhanden.

Im Vergleich zum Vorgänger Haswell hat Intel bei Broadwell die Anzahl der EUs in einer Sub-Slice von zehn auf acht reduziert - und ist damit im Grunde wieder auf das Niveau von Ivy Bridge zurückgekehrt. Das sei sinnvoll gewesen, so Aditya Sreenivas im anschließenden persönlichen Gespräch, da die Simulationen künftiger Workloads, welche Intel zu Bestimmung solcher Verhältnisse natürlich auch durchführt, sich als nicht so ganz zutreffend erwiesen haben, sodass man hier wieder an einer Einstellschraube gedreht habe. Im selben Atemzug bedeutet dies aber auch, dass das Verhältnis von Textureinheiten zu Recheneinheiten wieder auf 1:8 ansteigt.

Auf unseren Einwand, ob denn genügend Bandbreite für die zusätzlichen Textureinheiten vorhanden wäre, entgegnete Sreenivas, dass auch die Speichergeschwindigkeit höher ausfallen würde. Zudem könne man wohl annehmen, dass auch ein eDRAM - was bisher nicht angekündigt wurde - noch schneller arbeiten könnte als noch in Haswell, wo der eingebettete Speicher rund 50 Gigabyte pro Sekunde übertrug. Da die Anbindung weiterhin bei 32 Byte pro Takt liegt, muss eine Beschleunigung durch höheren Takt erfolgen.

Prozessor-Grafik in Broadwell: Media-Performance nun auch skalierbar

Mit der Anzahl der Slices skaliert nun auch auf die Leistung der Media-Sampler, welche inzwischen auch über die Slice-Grenzen zusammenarbeiten können, sofern ein passender Workload vorliegt.

Prozessor-Grafik in Broadwell: SVM durch Cache-Kohärenz - OpenCL 2.0 erst mit OS-Patch

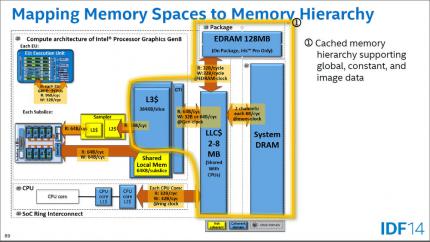

Quelle: Intel/PC Games Hardware Processor Graphics Memory Hierarchy mit gemeinsamer L3/LLC-Kohärenz (Broadwell Gen8) Eine der wesentlichen Neuerungen gegenüber Haswell ist die Einbeziehung des L3-Caches der Grafikeinheit in die Cache-Kohärenz der CPU-Kerne. Damit wird Shared Virtual Memory und somit einer der Kernpunkte von OpenCL 2.0 möglich. Doch populäre Betriebssysteme würden dies noch gar nicht unterstützen, so der Intel-Ingenieur Chennupaty, auf unsere Frage, wann wir entsprechende Treiber erwarten dürften. Sobald diese Betriebssystem-Patches oder entsprechend ausgestattete neue Betriebssysteme verfügbar wären, erscheine zeitnah ein OpenCL 2.0 Treiber. Auch AMD gibt für Kaveri an, dass die Hardware Open CL 2.0 unterstützen könne.
