Schalterkunde Teil eins: Verschiedene Switch-Typen und Eigenschaften
In diesem Artikel
Switch-Kaufberatung: ständig wachsende Auswahl
Entscheiden Sie sich gegen eine Gaming-Tastatur von der Stange und für eine Custom-Gaming-Tastatur, können Sie einerseits einen Barebone kaufen, den Sie in Eigenregie mit Switches und Keycaps bestücken. Andererseits bieten Ihnen Hersteller wie Glorious Gaming oder Corsair einen Konfigurator. Bei dem können Sie Ihre Wunschbestückung bei den Tastenschaltern und Tastenkappen bestellen und sogar noch die Farbe des Gehäuses sowie das Material der Halteplatte für die Switches selbst wählen.
Quelle: Sharkoon

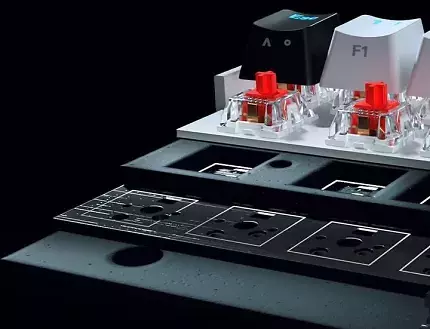

Das zentrale Element einer Custom-Gaming-Tastatur ist die als PBC bezeichnete Hot-Swap-Schalterplatine. Die macht den Schaltertausch möglich und verfügt zusätzlich über eine RGB-LED.
Egal, welche Lösung Sie wählen, die technische Voraussetzung für den Schaltereinbau und Schaltertausch ist eine Schalterplatine (PCB) mit Hot-Swap-Technologie. Hot-Swap bedeutet in der Praxis, dass Sie die Switches nach Belieben wechseln können. Theoretisch wäre es sogar möglich, Taster mit verschiedenen Eigenschaften zu mischen. Eine für den Schalterwechsel geeignete Platine verfügt über 5 Steckplätze, von denen 4 um die runde Aussparung in der Mitte herum angeordnet sind und in die 5-Pin-Tastenschalter eingesetzt werden können (siehe Bild).
Dieses System nimmt auch 3-Pin-Tastenschalter auf. 5-Pin-Modelle sorgen auf der Schalterplatine einer Custom-Gaming-Tastatur jedoch für eine erhöhte Stabilität. Daher sind diese Switches mit 3-Pin-Design vorzuziehen. Sollte Ihre Custom-Gaming-Tastatur dann noch mit einer RGB-Beleuchtung auf sich aufmerksam machen, muss auf der Schalterplatine zusätzlich eine SMD-LED für jeden Steckplatz eingebaut sein. Da man sich hier an die Standards des Branchenprimus Cherry hält und die Konstruktion fast aller Hot-Swap-Switches der Cherry-MX-Schalter entspricht, muss sich der Lichtspender oberhalb der runden Aussparung in der Platine befinden - man spricht von einer North Facing SMD-LED.
Innovativ: Platine für Hall-Effekt- und MX-Switches
Mit der von uns getesteten Glorious GMMK 3 HE gab letztes Jahr im Oktober eine Custom-Gaming-Tastatur ihr Debüt, die mit einer besonders innovativen Schalterplatine bestückt ist. Die Hot-Swap-Platine aller Glorious-GMMK-3-Modellvarianten nimmt sowohl mechanische MX-Schalter (3/5 Pin) als auch magnetische Hall-Effekt-Switches (mehr dazu später) auf. Das gab es bisher nicht, und dieses Feature ist möglich, da Glorious den Hall-Effekt-Sensor nicht im Schalter unterbringt, sondern auf die Unterseite der Platine lötet. Gamer können die Hall-Effekt-Schalter aus dem Hause Glorious und reguläre mechanische MX-Schalter allerdings nicht mischen. Bei Vollbestückung ist jedoch jederzeit ein Wechsel des Schaltertyps möglich. Dazu ist Glorious der erste Hersteller, der auch haptisch und haptisch akustisch taktile sowie besonders leise Hall-Effekt-Switches anbietet.
Quelle: Glorious

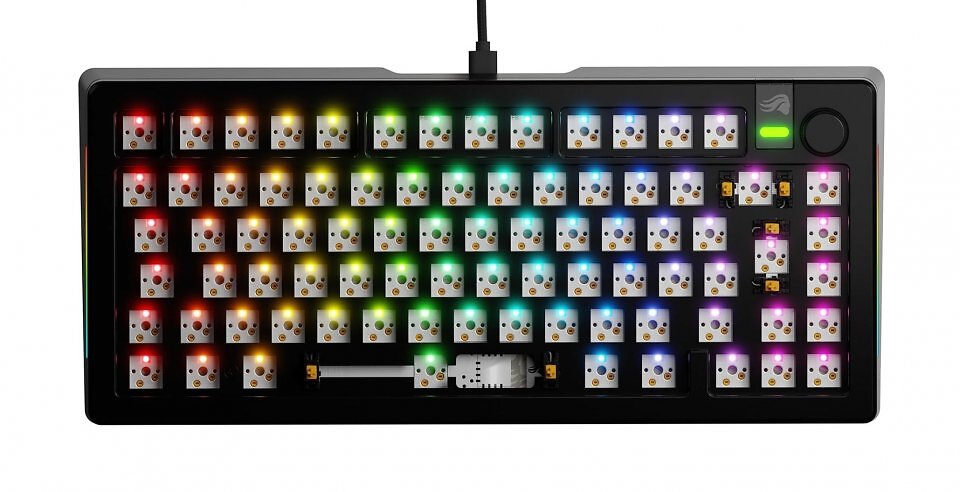

Innovativ: Die Hot-Swap-Platine des Glorious GMMK 3 Barebone nimmt wie das PCB aller GMMK-3-Modelle sowohl mechanische MX-Schalter (3/5 Pin) als auch magnetische Hall-Effekt-Switches auf.
Drei tauschbare Tastenschaltertypen
Die wechselbaren Tastenschalter für eine Custom-Gaming-Tastatur - dazu gehören auch die Hall-Effekt-Switches des Herstellers Glorious - lassen sich anhand ihrer Eigenschaften in drei Gruppen einteilen: lineare Switches und taktile Schalter, mit und ohne akustische Rückmeldung durch ein Klick-Geräusch. Wie die Bezeichnung verrät, verfügen lineare Tastenschalter über ein lineares, durchgehend gleichbleibendes Druckgefühl, bei dem am Auslösepunkt des Tasters keine Veränderung des Widerstands zu spüren oder ein Klick-Signal zu hören ist. Taktile Tastenschalter dagegen geben eine haptische Rückmeldung in Form eines geänderten Widerstands respektive einer spürbaren Veränderung der Druckkraft.
Bei einem Clicky Switch, einem taktilen Schalter mit haptischem und akustischem Feedback, kommt zusätzlich zur fühlbaren Rückmeldung noch ein Klick-Geräusch hinzu. Das signalisiert, dass der Auslösepunkt erreicht ist. Während lineare Schalter mit einer konstanten Betätigungskraft auslösen, haben die taktilen und klickenden Switches für den Auslösevorgang eine andere Kraftverteilung. Wird bei einem haptisch taktilen oder "Clicky"-Schalter der Widerstand überwunden (Betätigungskraft), nimmt dieser auf dem ca. 0,2 mm langen Weg bis zum Auslösepunkt spürbar ab und steigt anschließend bis zum Anschlagspunkt (Bottom Out) wieder leicht an.
Weitere relevante Schaltereigenschaften
Zusätzlich zu diesen drei Grundcharakteristika verfügt jeder Tastenschalter über weitere genau festgelegte Eigenschaften, die sich auch nach mittlerweile bis zu 100 Mio. Betätigungen nicht ändern. Die ergeben sich aus der Schalterkonstruktion. Die Konstruktion aller in unseren Tabellen aufgeführten Schalter für Custom-Gaming-Tastaturen basiert auf dem von der deutschen Firma Cherry schon vor über 40 Jahren entwickelten Cherry MX Switch. Unternehmen wie Akko, Gateron, Gamakay Glorious, Kailh, Keebwerk, Keychron, Razer oder TTC kopieren die am weitesten verbreitete Schalterkonstruktion für mechanische Tastaturen, damit ein problemloser Austausch von Switches und Keycaps möglich ist.

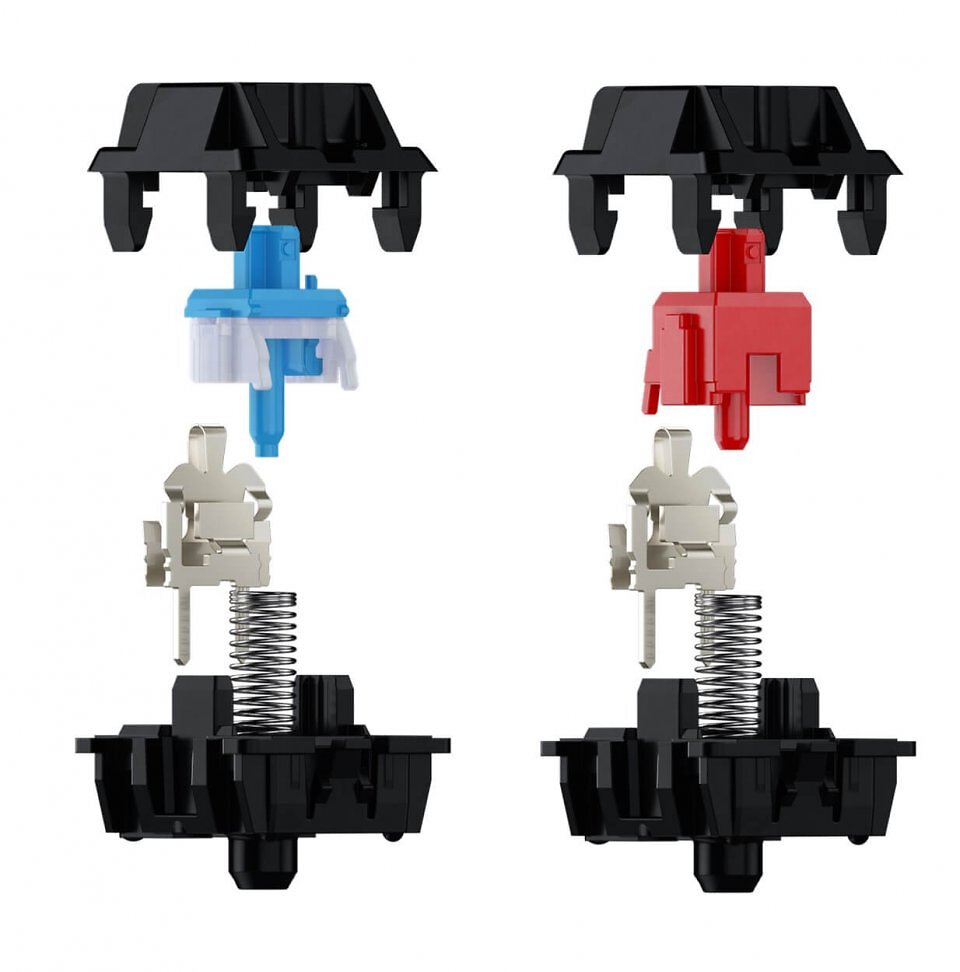

Tastenschalter mit Cherry-MX-Konstruktion bestehen, wie im Bild unten am Cherry MX Blue (haptisch und akustisch taktil) und Cherry MX Red (linear) zu sehen ist, aus einem Gehäuse-Oberteil, einem auch als Schaltschlitten bezeichneten Stamm, einer Kontaktplatte, einer Präzisionsspiralfeder und einem Gehäuse-Unterteil. Dabei ist die Spiralfeder verantwortlich für die Betätigungskraft des Tastenschalters. Die wird in gf (Gram Force) oder cN (Centi Newton) angegeben und beschreibt die Kraft, die aufgebracht werden muss, um den Schalter bis zum Auslösepunkt zu drücken.
Quelle: Cherry
Die Konstruktion aller von uns empfohlenen Schalter basiert auf dem von der Firma Cherry entwickelten Cherry MX (RGB) Switch.
Es gibt Schaltermodelle mit einer geringen Betätigungskraft von 30, 40 und 45 gf. Von einer mittelhohen Betätigungskraft spricht man bei 50, 55 oder 60 gf. Switches mit einer hohen oder sehr hohen Auslösekraft von 70 respektive 80 gf sind aktuell ebenfalls sehr beliebt. Bei der Betätigungskraft hat jedoch jeder Nutzer seine eigenen Präferenzen. Trotzdem empfehlen wir Spielern, eher eine geringe Betätigungskraft und lineare Schalter zu wählen. Vielschreibern dagegen raten wir zu taktilen Tastern mit einer maximal mittelhohen Betätigungskraft.
