M.2-SSD anschließen: Wie stark bremst der PCH? Benchmarks im PCGHX-Forum
M.2-PCI-Express-SSDs sind die leistungsfähigere Alternative zu üblichen Modellen mit SATA-Anschluss. Die Geräte bieten aber nicht nur höhere Transferraten, sondern erfordern auch mehr Sorgfalt bei der PC-Zusammenstellung. Das Community-Mitglied Knogle zeigt im PC-Games-Hardware-Extreme-Forum einige Stolpersteine beim Betrieb einer M.2-SSD auf.
M.2 beschreibt einen Formfaktor für SSDs, der bei leistungsfähigen Modellen üblicherweise vier PCI-Express-3.0-Lanes als Datenschnittstelle vorsieht. Das Problem: Während etwa der High-End-Prozessor Core i7-6950X satte 40 PCI-Express-3.0-Datenleitungen bereitstellt, sind Prozessoren auf Mainstream-Plattformen wie dem Sockel 1151 knapper ausgestattet. Die 16 PCI-E-3.0-Leitungen, die etwa ein Core i7-6700K zur Verfügung stellt, nutzen Spieler normalerweise zur Anbindung einer PCI-Express-Grafikkarte. Zum Betrieb einer M.2-SSD werden daher üblicherweise nicht die PCI-E-Leitungen des Prozessors genutzt, sondern die vom Platform Controller Hub (PCH) zur Verfügung gestellten PCI-E-Lanes.

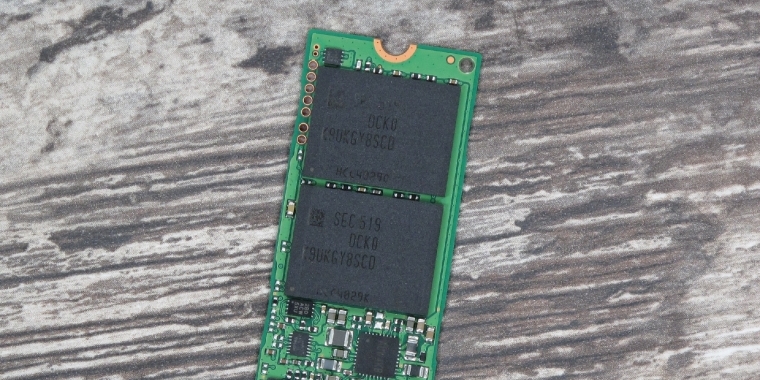

Knogle vergleicht daher, welcher Leistungsunterschied sich durch den Umweg über den PCH ergibt. Er nutzt eine Samsung SM951 und baut sie auf einem Z170-Mainboard ein, in dem ein Pentium G4400 mit 16 PCI-E-3.0-Lanes installiert ist. Zuerst schließt das Community-Mitglied die SSD über die Datenleitungen der CPU an und ermittelt die Leistung mit den bekannten Programm AS SSD Benchmark. Anschließed bindet Knogle den Datenspeicher über den PCH an das System an. Obwohl die SSD in beiden Fällen vier PCI-E-3.0-Lanes zur Verfügung gestellt bekommt, ergibt sich ein deutlicher Leistungsunterschied zugunsten der direkten Anbindung an die CPU. Im PC-Games-Hardware-Extreme-Forum erfahren Sie mehr darüber: [Review] M.2 SSD via PCH anbinden? Keine Perlen vor die Säue
Der Test hat sehr große Schwächen und sollte dringend überarbeitet werden.
Der Tester hat die M.2 SSD direkt an die CPU angeschlossen - wie bitteschön soll das gehen? Der M.2 Steckplatz auf dem Mainboard geht genauso über den PCH, wie als wenn eine PCIe Steckkarte mit M.2 Adapter verwendet wird.
An sich ein guter Test, jedoch bin ich mir ziemlich sicher, dass der Test im Nachhinein geändert wurde ohne Neubenchmarks durchzuführen.
Ich bin mir nämlich ziemlich sicher, dass das bessere Ergebnis auf einem X99-System erzielt wurde. Einen entsprechenden Kommentar hatte ich im ursprünglichen Thread auch dagelassen...
http://extreme.pcgameshar...
Mal abgesehen davon frage ich mich: Wieso wurde der Test dann mit unterschiedlichen Windows-Versionen durchgeführt, sofern wirklich nur die SSD umgesteckt wurde?
Habe bei mir eine 32gb/s m.2 ssd. bin mega zufrieden! Lesen/Schreiben: 1850/1205 MB/s
Guter Test, habe ich so noch nicht gesehen.
Mein Prof für Hardwaresysteme ist ja schon überrascht, wenn wir ihm erzählen dass wir normalsterblichen und armen Studenten immer noch SATA nutzen, statt einfach nur noch PCIe-SSDs zu kaufen
