Radeon RX 7900 XT(X): Geöffnete Vapor Chamber zeigt interessantes Innenleben
Nach der Vermutung, dass die Vapor Chamber für die Überhitzungsprobleme der Radeon RX 7900 XT(X) verantwortlich ist, hat der8auer diese aufgefräst. Dabei wurde eine mögliche Besonderheit im Bereich der GPU entdeckt. Prinzipiell ist der Aufbau aber nicht ungewöhnlich.
Manche Referenzdesigns vom Typ Radeon RX 7900 XT(X) haben mit Überhitzungsproblemen zu kämpfen, obwohl das eigentlich nicht der Fall sein sollte. Auf der Suche nach der Ursache für dieses Problem gibt es nun einen weiteren Baustein: Nachdem Roman "der8auer" Hartung zuletzt die Vapor Chamber als Auslöser vermutete, hat er ebendiese in einem neuen Video aufgefräst.
Das Innenleben der Vapor Chamber
Nach einer rund 1 mm dicken Kupferschicht kam beim Fräsen dabei die zu erwartende Struktur zum Vorschein: Innen besteht die insgesamt 3mm dicke Vapor Chamber aus einem Hohlraum und, zur Seite der Kühlrippen hin, einem feinmaschigen Kupfergitter. Dieses soll die Kühlflüssigkeit durch die Kapillarwirkung weitertransportieren.
Das besagte Gitter wird dabei durch mehrere Stützen unterbrochen, damit die normalerweise unter Unterdruck stehende Vapor Chamber nicht kollabiert. Abweichend ist diese Struktur lediglich unter der GPU, wo neun der Stützen mit einer zusätzlichen Kupferstruktur versehen wurden. Auch diese soll dabei offenbar die Kühlflüssigkeit transportieren - nämlich direkt unter die GPU.
Laut der8auer zeigen sich an der Vapor Chamber der Radeon RX 7900 XT(X) dabei keine großen Auffälligkeiten: Beschädigungen sind nicht zu erkennen, und auch der Aufbau entspricht prinzipiell dem Standard. Er merkt lediglich an, dass das Geflecht, das die Wärme tatsächlich zur GPU bringt, nur einen kleinen Teil der dafür möglichen Fläche belegt. Andererseits muss an dieser Stelle aber auch genügend Platz für den Abtransport der erhitzten, gasförmigen Kühlflüssigkeit bleiben. Deshalb muss es sich dabei nicht zwangsläufig um ein Problem handeln.
Quelle: der8auer (Youtube)

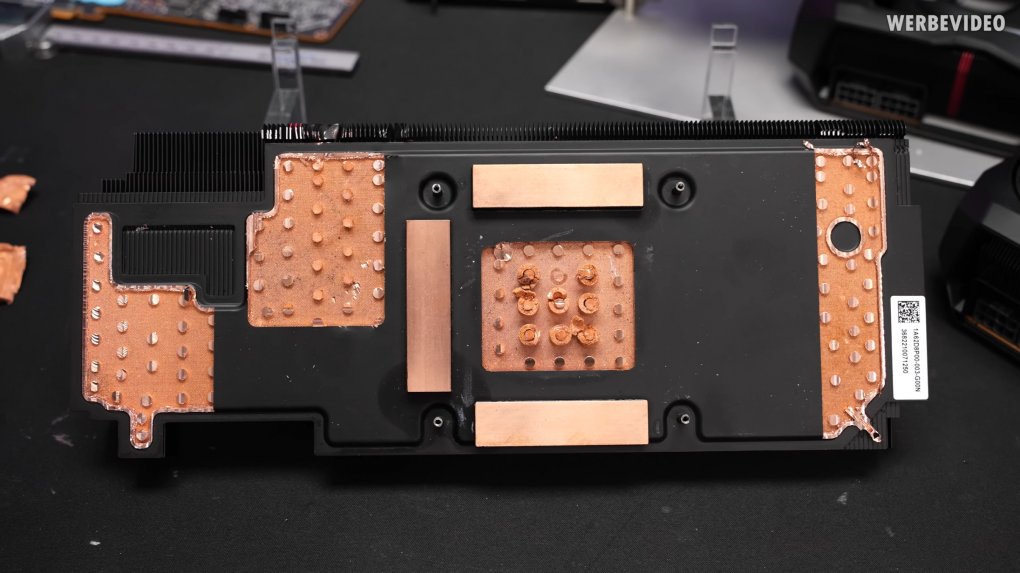

Innen besteht die Vapor Chamber der Radeon RX 7900 XT(X) aus einem Hohlraum, einem Kupfergeflecht und zahlreichen Stützpfeilern.
Zuletzt zum Thema: Radeon RX 7900 XT(X): Der8auer grenzt MBA-Temperaturproblem auf Vapor Chamber ein
Auch lesenswert: RTX 4070 Ti kaufen: Hier gibt es die größten Chancen auf die Next-Gen-Grafikkarte
Leider kann der8auer durch das Auffräsen keine Aussage über die Menge der vorhandenen Kühlflüssigkeit treffen, zumindest prinzipiell lässt sie sich aber in der Vapor Chamber auffinden. Während es also nicht nach einem grundsätzlichen Konzeptionsfehler aussieht, wäre eine andere Theorie somit weiterhin denkbar: Dass die Vapor Chambers der betroffenen Modelle schlicht mit zu wenig Kühlflüssigkeit befüllt wurden.
Quelle: der8auer (Youtube)
