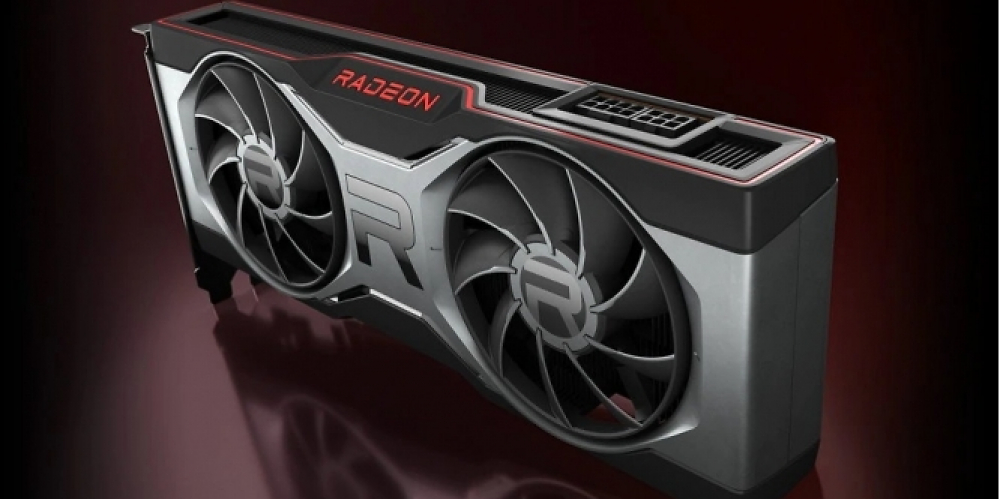

Radeon RX 6900 XT: Der8auer versucht sich an Reparatur mit CNC-Fräse
Roman "der8auer" Hartung hat sich an der Reparatur einer beschädigten Radeon RX 6900 XT versucht, und dabei eine CNC-Fräse verwendet. Mit dieser wurde ein Riss in der Platine nachgefräst, um so einen Kurzschluss zu beheben.
Der Austausch einer defekten Grafikkarte kann bei der aktuellen Marktsituation nervenaufreibend werden, denn manche Modelle werden gar nicht oder nur zu überzogenen Preisen angeboten. Für Spieler besonders tragisch sind da natürlich Beschädigungen an einem neuen, teuren Modell, die nicht von der Garantie abgedeckt sind. Solche hatte beispielsweise die Radeon RX 6900 XT aus einem PC, der im Hochwassergebiet Ahrweiler stand und durch die Flut von einem Tisch gestoßen wurde.
Kurzschluss-Reparatur mit der CNC-Fräse
Roman "der8auer" Hartung befasst sich schon seit längerem damit, die Bauteile dieses PCs zu analysieren und ihnen, falls möglich, wieder Leben einzuhauchen. Im Falle der Grafikkarte griff er dabei zu einem ungewöhnlichen Mittel: Einer CNC-Fräse.
Hintergrund ist ein ungewöhnlicher Defekt an der Grafikkarte, der wohl durch den Sturz entstanden ist: Am Montagehaken des PCI-E-Anschlusses befand sich ein Riss in der Platine. Dieser reichte offenbar dafür aus, dass in der Grafikkarte ein Kurzschluss entstand, der bei jedem Start den Kurzschlussschutz des Netzteils auslöste und ein Booten somit unmöglich machte.
Um diesen Defekt zu beheben, überprüfte der8auer zunächst den Innenwiderstand der GPU und des Arbeitsspeichers, um einen Defekt dieser Bauteile auszuschließen. Sobald klar war, dass die Komponenten in Ordnung sind, ging es an die Behebung des Kurzschlusses: Die RX 6900 XT wurde kurzerhand in eine CNC-Fräse eingespannt, die den Riss sauber nachfräste. Dadurch wurden die gröbsten Beschädigungen an den Metall-Layern entfernt. Das war aber nur möglich, da sich im Bereich des Risses keine Leiterbahnen befanden.
Die Vorgeschichte: Hochwasser-PC aus Ahrweiler: der8auer nimmt sich Zuschauer-PC an
Die ungewöhnliche Reparatur funktionierte offenbar, wenn auch nicht ganz so wie gewünscht. Zwar startete das System nun ohne Kurzschlussfehler, doch ein Booten war dennoch nicht möglich. Das UEFI konnte die GPU nicht erkennen. Durch das Hochwasser scheint es also leider noch weitere Beschädigungen zu geben, die sich wohl kaum reparieren lassen. Trotzdem war es den Versuch natürlich wert: Wenn ein Produkt ohnehin schon defekt ist, kann man sich ruhig auch an ungewöhnlicheren Reparaturversuchen probieren.
Quelle: der8auer (Youtube)
In der digitalen Zoomstufe in dem Bild welches ich hier anschaulich einstelle, sieht man deutlich, das die unteren Layer noch weitere Beschädigungen aufweisen.
Wie schon mein Kommentar zu den ersten Videos zum "Ahrweiler PC" schon verdeutlichten, braucht man die genaue Leiterbahnanordnungen der einzelnen Layer, um ortsspezifische Gegebenheiten aufzuklären, die eine mögliche Reparaturchance offenbaren.
Alles andere ist nur Spekulation und tun auf gut Glück.
Das der PC nur vom Tisch gefallen sein soll, tue ich bezweifeln!
Wenn Flutwasser in ein verschlossenes Haus eindringt, steigt es relativ gleichmäßig in der Geschwindigkeit der Einlaßöffnungen.
Sollte das Wasser dann den Tisch erreicht haben und den PC "eventuell" Umkippen, würde er nur auf die Seite auf den Tisch fallen, was deutlich heftiger wäre, als wenn er, im anderen zwingenden Fall, nur ins bis zur Tischkante aufgestautes Wasser fallen würde!
Anders würde die Geschichte ausgehen, wenn direkt das Wasser durch aufbrechende, offenstehende, Fenster, bzw. Türen eindringen würde.
Hier können andere Gegenstände gegen den Tisch gedrückt, bzw. gespült werden, die den Tisch verschieben, oder umstoßen.
Da ein PC-Tisch jedoch meistens an den Wänden in den Räumen steht, könnte das Schadenereignis etwas anders ausfallen.
Nun die örtlichen Gegebenheiten sind nicht exakt vor dem eindringen von Flutwasser bekannt, auch nicht deren Intensität beim Eindringen, weshalb es Spekulation bleibt, aber eine sehr aufschlußreich naheliegende.
Ich hoffe, das man hier nicht einen Betrug arrangierte, denn auch wenn es im Ahrtal dramatisch hergegangen ist, besteht kein Recht auf Betrug, oder falsche Angaben!
Vorschlag für weiteres Videomaterial: AMD Direct Die Wasserkühler.
