Raytracing für GTX-Grafikkarten: Nvidia veröffentlicht DXR-Treiber plus drei Raytracing-Techdemos
Jetzt offiziell: Mit dem neuen Treiber Geforce 425.31 schaltet Nvidia die Raytracing-Funktionen der RTX-Grafikkarten für die GTX-10- und GTX-16-Reihen frei. Um diesen Schritt gebührend zu feiern, veröffentlichen die Kalifornier parallel eine Reihe sehenswerter Raytracing-Techdemos - darunter den Showcase Atomic Heart. PC Games Hardware prüft, wie sich Pascal und Turing "light" beim Raytracing schlagen.
In diesem Artikel
Raytracing und KI-gestütztes Anti-Aliasing: Darum dreht sich bei Nvidia alles seit der Turing-Präsentation im August 2018. Zwar lagen einige Monate zwischen Vorstellung und Umsetzung, mittlerweile ziehen jedoch einige Spiele Nutzen aus den neuen Funktionen. Neben Battlefield 5 und Metro Exodus ist neuerdings auch Shadow of the Tomb Raider in der Lage, von via Raytracing berechneten Effekten zu profitieren. Die Grundvoraussetzung dafür ist eine Geforce-Grafikkarte der RTX-20-Reihe - bis heute.
Im März hat Nvidia ein Treiber-Update versprochen, das Raytracing auf Grafikkarten ohne entsprechende Hardware-Einheiten freischaltet. Nun lassen die Kalifornier Taten folgen, der neue Treiber lehrt Grafikkarten der 10er und 16er-Serien die Strahlenverfolgung im virtuellen Raum. Die folgenden GTX-Grafikkarten sind mit dem neuen Treiber voll zu DirectX 12 Raytracing, kurz DXR, kompatibel:
- Titan Xp
- Titan X (Pascal)
- Geforce GTX 1660 Ti
- Geforce GTX 1660
- Geforce GTX 1080 Ti
- Geforce GTX 1080
- Geforce GTX 1070 Ti
- Geforce GTX 1070
- Geforce GTX 1060 6GB
- Notebooks mit entsprechenden GPUs und 6+ GiB Grafikspeicher
Die von Nvidia gezogene Grenze ist offensichtlich: Um DXR zu verwenden, sind mindestens eine Pascal-Mittelklasse-GPU sowie 6 GiByte Speicher notwendig. Die GTX 1060 3GB, GTX 1050 Ti und kleiner sind von DXR ausgenommen. Nvidia begründet die Entscheidung mit den hohen Anforderungen an die Grafik-Hardware: Um Raytracing zu berechnen, wird reichlich Rechenzeit benötigt und die hinzukommenden Effekte benötigen Teile des Framebuffers. Eine sinnvolle Nutzung bedingt somit ein Mindestmaß an Leistung und Kapazität.
Um Missverständnissen vorzubeugen: Der vorliegende Artikel widmet sich dem offiziellen Software-DXR-Treiber von Nvidia. Leser unserer Abhandlung im Rahmen des 1. April werden einige Textpassagen wiedererkennen. Besonders spannend ist die Verknüpfung der damals angestellten Benchmarks mit dem Status quo.
Game Ready Driver: DXR auf GTX
Die Basis für Raytracing befindet sich seit Jahren im Treiber, allerdings losgelöst vom wesentlich später eingeführten DXR-Standard innerhalb von DirectX 12. Nvidia gibt an, seit gut zehn Jahren an Raytracing zu forschen; die erste ernsthafte Umsetzung mit partieller Hardware-Unterstützung erfolgte schließlich 2017 mit dem Volta GV100. Dieser diente vielen Entwicklern als Testschlitten, um Raytracing-Algorithmen zu entwickeln und ist nach wie vor als HPC-Beschleuniger am Markt.
Mit der Turing-Architektur ist Raytracing, das Nvidia zusammen mit weiteren Funktionen als RTX vermarktet, im Massenmarkt angekommen - sofern man die Preishürde von rund 350 Euro bis hinauf zu 2.700 Euro (RTX 2060 bis Titan RTX) so bezeichnen möchte. Obwohl Nvidia angibt, dass sich die Turing-RTX-Grafikkarten blendend verkaufen, ist die RTX-Hardware-Basis gemessen am Gesamtmarkt verschwindend gering. Damit eine Funktion für Entwickler richtig interessant wird, muss das Fundament breiter aufgestellt sein, was Nvidia natürlich bewusst ist.
Quelle: Nvidia

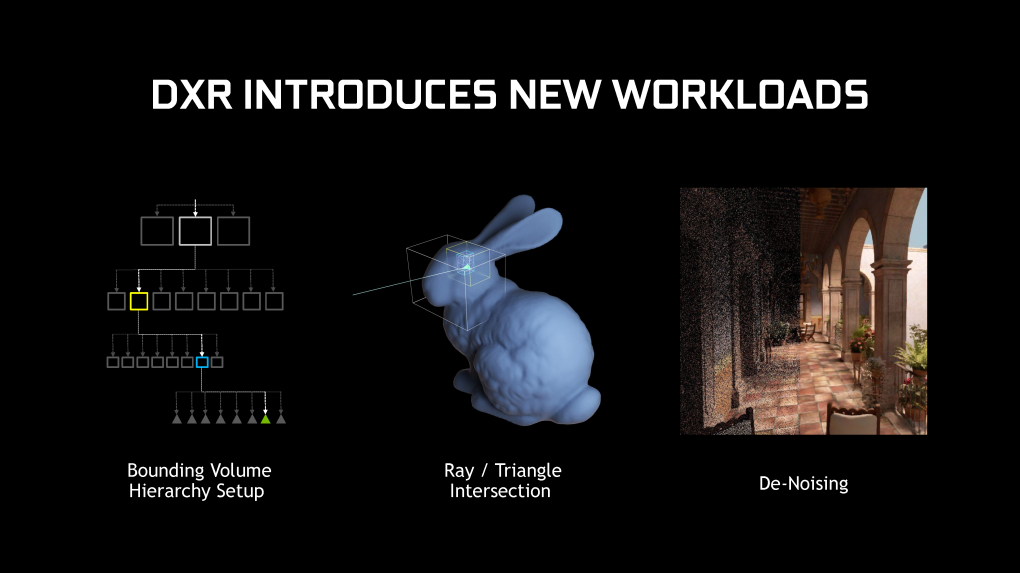

Game Ready Driver DXR for Pascal and Turing GTX Full presentation Seite 04
Nach Monaten der Treiberoptimierung, bei der die RTX-Hardware im Fokus stand, ist die Software reif genug, um weitere Aufgabenfelder zu stemmen. Der heute veröffentlichte Treiber Geforce 425.31 bietet erstmals einen Software-Fallback für DXR, um Raytracing auch auf Grafikchips zu ermöglichem, die keine speziellen Rechenwerke dafür bieten. "Fallback" bedeutet im Fachjargon stets, dass man Berechnungen nicht so durchführt, wie man sie normalerweise angeht - sondern über Umwege. Im aktuellen Kontext bezieht sich der Fallback auf die Art der Recheneinheiten: Bei Turing (RTX 20) erfolgt die Strahlenverfolgung im Raum über spezialisierte Rechenwerke, die RT-Cores. Bei Pascal (und Volta) fehlen diese Einheiten im Chip. Da die stattdessen reichlich vorhandenen Shader-ALUs hochflexibel programmierbar sind, können diese für die Arbeit eingespannt werden. Genau das passiert nun: Pascal-GPUs, welche millionenfach verkauft wurden, werden Raytracing-tauglich und verbreitern die Hardware-Basis somit über Nacht.
Bereits vor Monaten gewährte man häppchenweise eine Vorschau auf "Software-Raytracing". Da wäre der Launch der Geforce RTX 2070 zu nennen, anlässlich dessen man die sehenswerte Demo Star Wars Reflections auch auf Pascal betreiben konnte - zumindest Pressevertreter, denn der Echtzeit-Kurzfilm war aus Urheberrechtsgründen lange nicht öffentlich zugänglich. Einen etwas größeren Rummel erzeugte die Erkenntnis zum Jahreswechsel, dass eine Titan V mit Volta-GV100-Prozessor spielbare Bildraten bei Battlefield 5 mit Raytracing erzielen kann - obwohl Volta keine RT-Cores besitzt. Dies war ein weiterer Vorgeschmack auf den heutigen Tag: Raytracing-Berechnungen mithilfe der FP32-ALUs.
Quelle: Nvidia
Raytracing für GTX-Grafikkarten: Nvidia veröffentlicht DXR-Treiber für GTX 10 (Pascal) und GTX 16 (Turing) (12)
Raytracing-Exkurs: Spezialisierte vs. generalisierte Einheiten
Nvidias Errungenschaften im Laufe der Jahre lassen sich mit zwei Worten zusammenfassen: Software-Algorithmen und dedizierte Hardware-Einheiten. Letztere, die RT Cores, halten mit Turing Einzug. Bei diesen Raytracing-Kernen handelt es sich um Fixed-Function-Units, spezialisierte Einheiten, die sich primär um die Nachverfolgung der Strahlen kümmern. Ihre Aufgabe ist es, festzustellen, welche Strahlen wo auf Objekte und somit Polygone stoßen - es gilt sprichwörtlich, eine "Nadel" im Polygonhaufen zu finden. Auch dabei kommt eine Vereinfachung zum Einsatz: Anstatt einer pixelweisen, sehr zeitaufwendigen Suche des Polygons wird der Raum zunächst in größere Würfel aufgeteilt, die mithilfe effizienter Algorithmen schneller Aufschluss über darin enthaltene Polygone geben. Vereinfacht gesagt schaut man zunächst in eine große Kiste, die vom Strahl im ersten Schritt getroffen wurde. In dieser Kiste befinden sich weitere, immer kleinere Kisten. Nach einigen Schritten hat man das entsprechende Polygon relativ schnell gefunden und kann mit dem Shading beginnen, während eine pixelweise Suche womöglich immer noch keine Referenz zu diesem Polygon ergab. Wer's genauer wissen will, füttert eine Suchmaschine mit dem Begriff "Bounding volume hierarchy" (BVH).
Diese Arbeit lässt sich auch "in Software" erledigen, also ohne spezialisierte Hardware-Einheiten, sondern mithilfe der generalisierten Shader-ALUs. Nvidia gibt an, dass durchschnittlich mehrere Tausend Instruktionen pro Strahl anfallen, sodass konventionelle Rechenwerke verhältnismäßig lange für das BVH traversal und anschließende Shading benötigen. Turing entschärft das Problem nicht nur mithilfe der RT Cores, sondern auch auch durch höhere Parallelität: RT Cores und Shader-ALUs arbeiten Hand in Hand. Letztere feuern die Strahlen ab, die RT-Kerne übernehmen die schnelle Lokalisierung der Polygone, die ALUs das anschließende Shading - und so weiter, und so fort.
Nvidia gibt an, dass Raytracing eine Integer-lastige Angelegenheit sei. Wir erinnern uns: Die Turing-Architektur - inklusive des kleinen Ablegers TU116 ohne RT- und Tensor-Kerne - verfügt pro FP32-ALU über eine INT32-Einheit. Letzteren wird beim Software-Raytracing somit eine wichtige Rolle zuteil: Sie können ihren überarbeiteten Kollegen, welche eigentlich auf komplexere Gleitkomma-Operationen ausgelegt sind, effektiv unter die Arme greifen. Die Milchmädchenrechnung, Turing-GPUs einfach die doppelte Anzahl Shader-ALUs anzudichten, funktioniert dabei jedoch nicht. Wie groß die praktischen Auswirkungen sind, zeigt sich in den Benchmarks.
Quelle: Nvidia (Screenshot: PCGH)
Raytracing für GTX-Grafikkarten: Nvidia veröffentlicht DXR-Treiber für GTX 10 (Pascal) und GTX 16 (Turing) (2)
Aus alldem ergibt sich die von Nvidia vollmundig genannte Leistungsdifferenz zwischen Turing und Pascal (RTX 2080 Ti vs. GTX 1080 Ti) - Faktor 10 -, da pro Gigaray rund 10 TFLOPS an Rechenleistung aufgewendet werden müssen. Wir werden sogleich in den Benchmarks klären, ob sich die Realität mit dieser gewiss dramatisch gerechneten Zahl deckt.
