Nvidia Geforce GTX 1180/2080/Titan: Geleaktes Bring-Up-Board gibt Ausblick auf mögliche Spezifikationen [Update]

Update vom 27.06.18:

Die Webseite techpowerup.com hat das Bild genauer entzerrt und kommt auf eine Package-Größe von 48,5 × 48,5 mm, ausgerechnet anhand der bekannten GDDR6-Module - solche krummen Zahlen sind durchaus nicht unüblich. Außerdem geht techpowerup.com davon aus, dass die GPU den Teil des Packages abdecken könnte, in dem die BGA-"Bälle" dichter sitzen. Dieser Bereich misst rund 676 mm² - sollte die für das Bring-Up-Board gedachte GPU tatsächlich so groß ausfallen, befänden wir uns definitiv im Bereich einer neuen Titan, eines Ti-Modells oder einer reinen Quadro- beziehungsweise Tesla-Karte. Da der GP102 der Titan Xp beziehungsweise GTX 1080 Ti bereits 471 mm² groß ist, müsste Nvidia solche Dimensionen auffahren, um ein neues High-End-Flaggschiff ohne 7-nm-Fertigung auf den Markt bringen zu können.

Originalartikel vom 26.06.18:

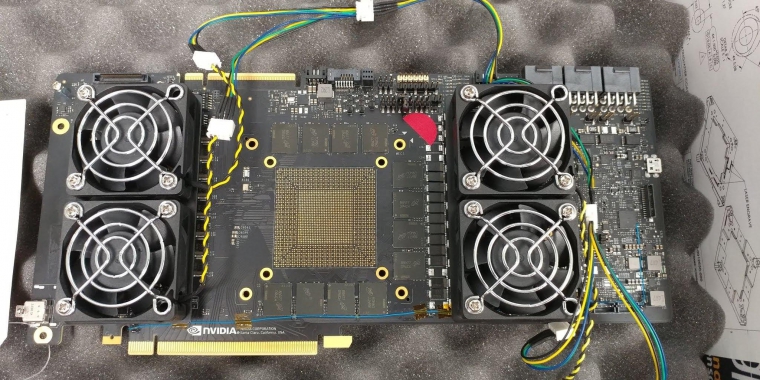

Bevor AMD oder Nvidia eine Grafikkarte entwerfen, fertigen sie sogenannte Bring-Up-Boards an. Diese sind in Sachen Stromversorgung und Spannungswandlung (häufig mit Lüfter[n]) in den meisten Fällen hoffnungslos überdimensioniert, kommen mit einer ganzen Schar an zusätzlichen Anschlüssen zum Auslesen von Daten daher und sehen daher ganz allgemein ungewohnt für Endnutzer aus. Auf Reddit hat ein Nutzer unbehelligt ein offensichtlich von Nvidia stammendes Bring-Up-Board gezeigt, das in Anbetracht des eingesetzten GDDR6-Speichers für eine unveröffentlichte Grafikkarte gedacht sei - Turing kommt da in den Verdacht, letztendlich könnte es sich aber um alles Mögliche handeln.

Ein Grafikchip ist auf dem PCB noch nicht verlötet, allerdings sind die BGA-Kontakte vorhanden, womit sich die Größe des Packages, also des grünen Substrats, auf dem die eigentliche GPU sitzt, ermitteln lässt. Dazu muss man einmal das Datenblatt von dem verlöteten Micron-GDDR6-RAM mit der Kennung MT61K256M32JE-14:A aufrufen (erkennbar an dem FPGA-Code "D9WCW"), der 14 × 12 mm misst. Zählt man nun die Pixel, kommt man auf eine Package-Größe von 50 bis 55 mm pro Seite mit Tendenz zur 55 (Update: Entzerrt sind es eher knapp 50 mm pro Seite). Zum Vergleich: Die 815 mm² große Volta-GPU GV100 (Titan V) mit vier HBM2-Stacks nutzt ein 54 × 54 mm großes Substrat, der 596 mm² große Fiji (Radeon R9 Fury X) mit vier HBM1-Stacks kommt auf 55 × 55 mm und Vega 10 (RX Vega 64) auf 48 × 48 mm.

Die für das Bring-Up-Board angedachte GPU müsste also wahrscheinlich ziemlich groß ausfallen. Das wiederum spreche wie vermutet für TSMCs 12FFN-Fertigungsprozess, da die Chiphersteller bei 7 nm gewiss noch nicht an die Grenzen gehen werden, um die Ausbeute möglichst hoch zu halten. Die Kapazitäten bei 7 nm dürften außerdem noch nicht für eine komplette Geforce-Generation ausreichen. Ohne neuen Fertigungsprozess kämen die Leistungsverbesserung durch einen breiteren Aufbau und architektonische Verbesserungen.

Für eine große GPU sprächen derweil auch die 12 GDDR6-Speicherchips, die ein 384 Bit breites Interface voraussetzen würden. In diesem Fall sei 14 Gbps schneller RAM verlötet, was eine Übertragungsrate von 672 GB/s ergäbe. Eine Titan V kommt auf knapp 653 GB/s, eine Geforce GTX 1080 Ti auf gut 484 GB/s. Die Speicherhersteller wollen künftig noch mindestens 16-Gbps-GDDR6 anbieten, womit ein 384-Bit-Interface 768 GB/s durchjagen könnte - genau so eine Grafikkarte teaserte übrigens SK Hynix im Sommer 2017. Bisher produziert Micron ausschließlich 8 Gigabit große GDDR6-Chips, was hier für 12 GiByte RAM spreche. In Zukunft sollen 16-Gbit-Varianten folgen, was 24 GiByte ermöglichen würde. Über Speicher-Interleaving mit einer verdoppelten Modulanzahl auf der PCB-Rückseite könnte Nvidia ebenfalls eine Verdoppelung erreichen.

Ob das tatsächlich die Randdaten einer Geforce GTX 1180 beziehungsweise GTX 2080 sind, wird sich in den kommenden Monaten zeigen müssen. Theoretisch könnte das Ganze auch das Grundgerüst für ein Ti-Modell oder eine neue Titan darstellen, da sich darüber wohl kaum noch etwas Größeres positionieren ließe - 512 Bit breite Speicher-Interfaces etwa sind unüblich. Auf der anderen Seite ließe sich für eine GTX 1080/1180 eine teildeaktivierte Ausführung einsetzen - oder eben doch eine komplett andere GPU. Wie wir sehen, wissen wir noch recht wenig über Nvidias Planung. Gewiss ist aber schon jetzt, dass Nvidia keine finale Grafikkarte mit drei achtpoligen Stromsteckern und solch einer Spannungswandlung anbieten wird.
