PCI-E-x16-Grafikkarte in x8-Slot zwängen geht? Geht!
Manchmal steht man vor dem Problem, dass man eine PCI-Express-x16-Karte, üblicherweise eine Grafikkarte, in einem x8-Slot auf dem Mainboard betreiben will. Wenn der hinten nicht offen ist, scheitert das Vorhaben aber bereits mechanisch. Ist die mechanische Hürde gelöst, stellt der Betrieb aber kein großes Problem dar, wie in PCGHX-User zeigt.
Eine Grafikkarte mit einem standardmäßigen PCI-Express-x16-Anschluss in einen x8-Slot auf dem Mainboard zwängen - das geht? Es geht! Im Extreme-Forum von PC Games Hardware wurde es ausprobiert und die Hürden sind überschaubar. Zunächst gilt es festzustellen, ob der PCI-Express-Slot auf dem Mainboard hinten offen ist oder nicht.

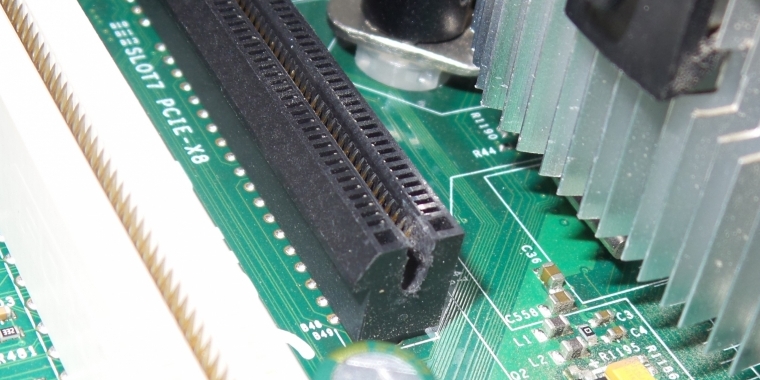

Ist er offen, wird die Sache einfach, denn dann muss man nur stecken und glücklich sein. Ist er allerdings geschlossen, muss man ihn hinten aufsägen, sodass der x-16-Stecker der Grafikkarte in den Slot passt. Das ist etwas fummelig, geht aber, solange man nichts am Mainboard beschädigt. Danach kann die Karte eingesteckt werden und sie liefert auch ein Bild, wenn alles richtig gemacht wurde.
Wie kommt's? Technisch gesehen sind alle "lebenswichtigen" Anschlüsse beim PCI-Express-Anschluss im Bereich x1 zusammengefasst. Hinten raus kommen dann nur noch Kanäle für Daten in beide Richtungen und Masseverbindungen. Die sind zum Betrieb nicht zwingend nötig. Auf Mainboards mit 16 Lanes für die Grafikkarte kennt man das aus dem SLI/CF-Betrieb. Hier müssen sich die beiden Karten dann auch mit acht Lanes begnügen.
Dank der grundsätzlichen Abwärtskompatibilität lässt sich so eine Grafikkarte auch in einem nicht dafür vorgesehenen Slot betreiben, wenn man den mechanisch dazu bewegen kann, die Karte aufzunehmen. Im Spielbetrieb hat das Downgrade auf x8 übrigens keine riesigen Auswirkungen. PC Games Hardware hatte sich das vor Längerem angeschaut und in zwei Spielen 2 bzw. 8 Prozent ermittelt. Das bewegt zwar manch einen schon zum Kauf einer OC-Version, ist in speziellen Anwendungsfällen aber ein durchaus vertretbarer Verlust. Im Artikel erklären wir auch noch mal, wie es sich mit der Lane-Verteilung verhält.
Danke an Community-Mitglied Birbus für den Versuch und an Incredible Alk für den Hinweis.
