Neue P45-Boards von Gigabyte: Mehr OC-Potenzial dank doppelter Menge an Kupfer in den Mainboard-Schichten
Bei Gigabytes neuen P45-Platinen kommen bei den beiden Layern für Spannungsversorgung und Masse jeweils zwei Unzen Kupfer (56,7 Gramm) anstelle von einer Unze zum Einsatz. Gigabyte nennt die neue Technik Ultra Durable 3 und verspricht damit höhere Übertaktungsergebnisse und eine deutlich niedrigere Temperatur.

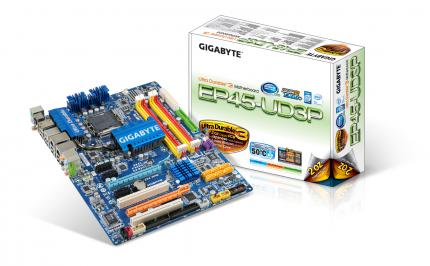

Gigabyte EP45-UD3P mit schwerer Kupferschicht (Bild: Gigabyte)

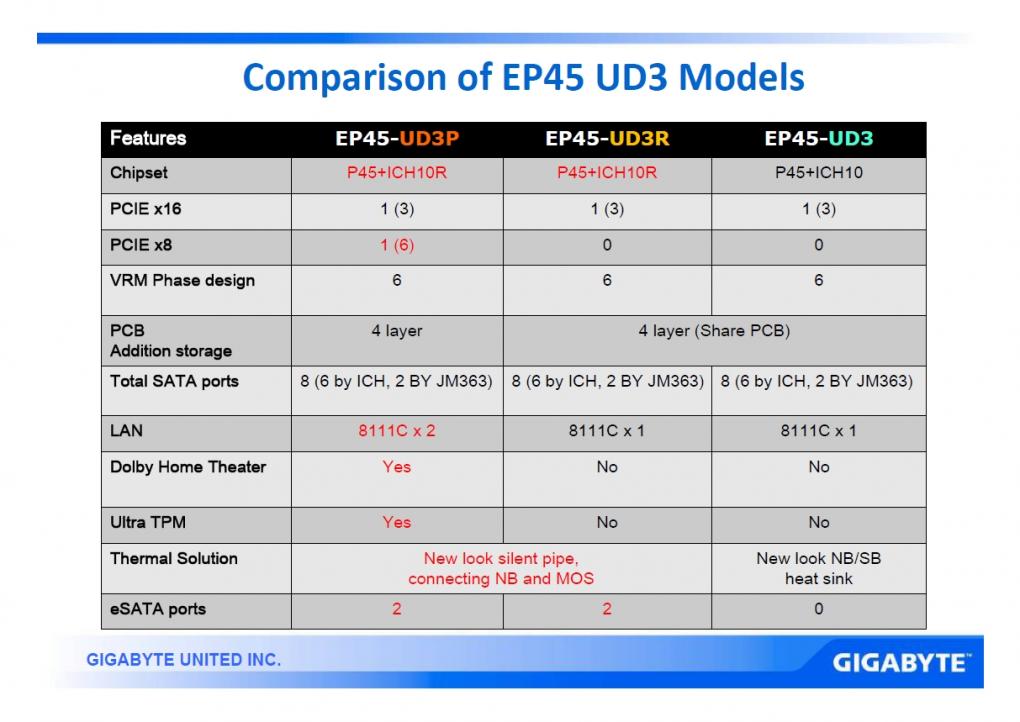

Die schwerere Kupferschicht kommt bei den neuen P45-Boards EP45-UD3P, EP45-UD3R und EP45-UD3 zum Einsatz. Alle drei verfügen über DDR2-Bänke. Dabei ist das EP45-UD3P das Top-Modell mit neuer Heatpipe-Kühlung, zwei Grafiksteckplätzen und zwei Gigabit-LAN- sowie zwei E-SATA-Ports (siehe Bild unten). Unser Testmuster des EP45-UD3P ist bereits unterwegs in die Redaktion. Die mittlere Variante EP45-UD3R verfügt ebenfalls über die neue Kühlung, ermöglicht aber kein Crossfire und hat nur einen LAN-Anschluss. Zwei E-SATA-Anschlüsse sind allerdings dabei. Die günstigste neue P45-Variante ist das EP45-UD3 mit einem einfachen Chipsatzkühler anstelle einer Heatpipe-Variante.
Zudem folgen die womöglich identisch ausgestatteten DDR3-Varianten EP45T-UD3P, EP45T-UD3R und EP45T-UD3 - erkennbar am "T" in der Produktbezeichnung. Die ebenfalls angekündigten Varianten mit einem "C" anstelle des "T" bieten nach Gigabytes üblichem Namenschema wahrscheinlich sowohl DDR2- als auch DDR3-Bänke. Neben den neuen P45-Modellen bringt Gigabyte auch P43-Boards mit Ultra Durable 3.
Bild aus Gigabytes Präsentation zu Ultra Durable 3 (Bild: Gigabyte)
Bild aus Gigabytes Präsentation zu Ultra Durable 3 (Bild: Gigabyte)

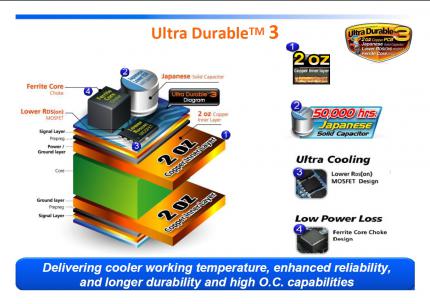

Das Diagramm auf der rechten Seite zeigt, wo sich die Layer mit zusätzlichem Kupfer in der Platine befinden. Damit soll die Temperatur im Bereich der Spannungswandler rund um den CPU-Sockel laut Gigabyte um bis zu 50 Grad Celsius sinken. Zudem ist die Impedanz mit zwei Unzen Kupfer angeblich niedriger, weshalb laut Gigabyte die Wärmeabgabe geringer ist und weniger Energie verloren wird. Der Hersteller verspricht daher eine bessere Signalqualität, höhere Stabilität und einen größeren Übertaktungsspielraum.

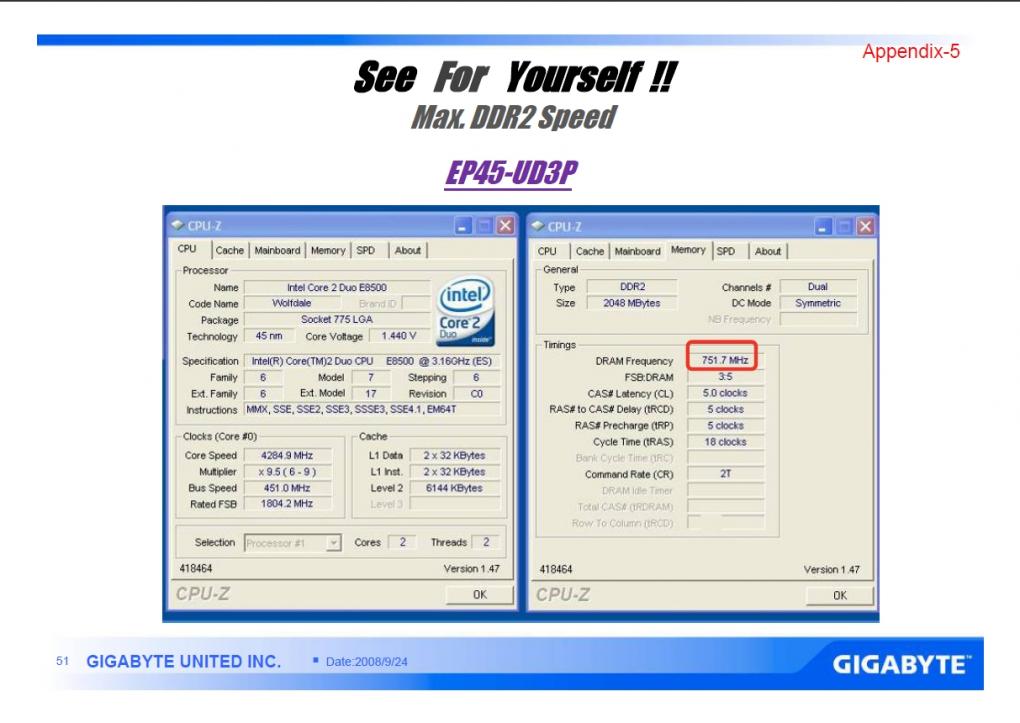

Dementsprechend sollen alle drei Varianten der EP45-UD3-Serie DDR2-1366 unterstützen. Laut Gigabytes Präsentation schaffte es die Top-Variante EP45-UD3P sogar auf 752 MHz Speichertakt (DDR2-1504). Ob dieser Wert stabil lief, verrät das Dokument nicht.
Bild aus Gigabytes Präsentation zu Ultra Durable 3 (Bild: Gigabyte)

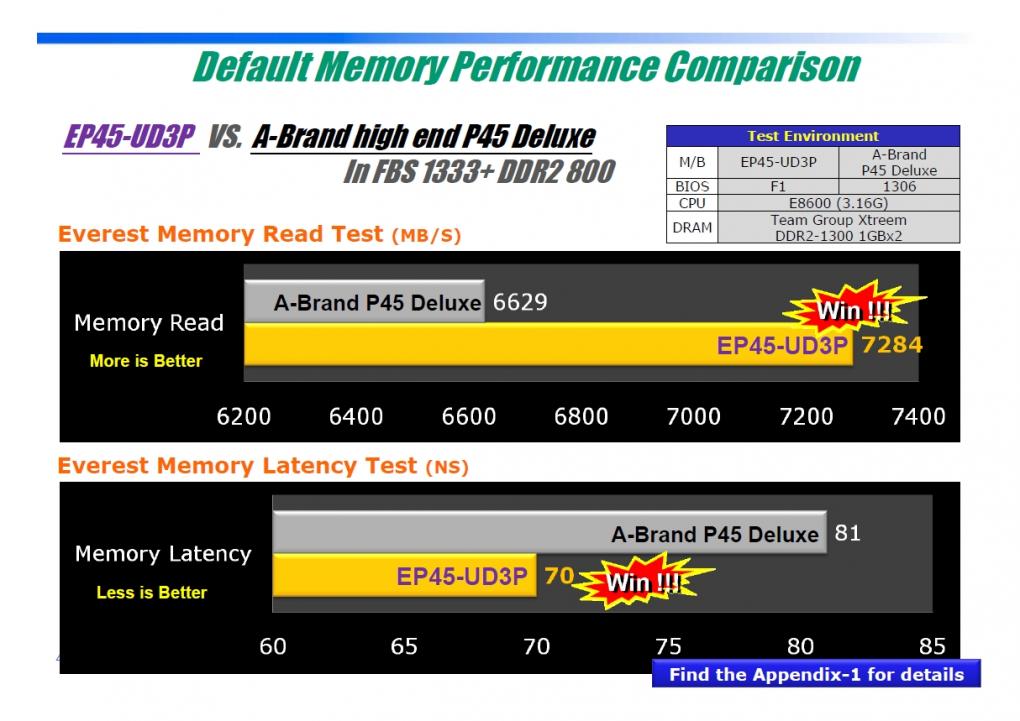

Bei der Gigabyte-Präsentation gibt es auch wieder zahlreiche Vergleiche zur Konkurrenz - wir bilden lediglich einen Wert beispielhaft ab.
Bild aus Gigabytes Präsentation zu Ultra Durable 3 (Bild: Gigabyte)

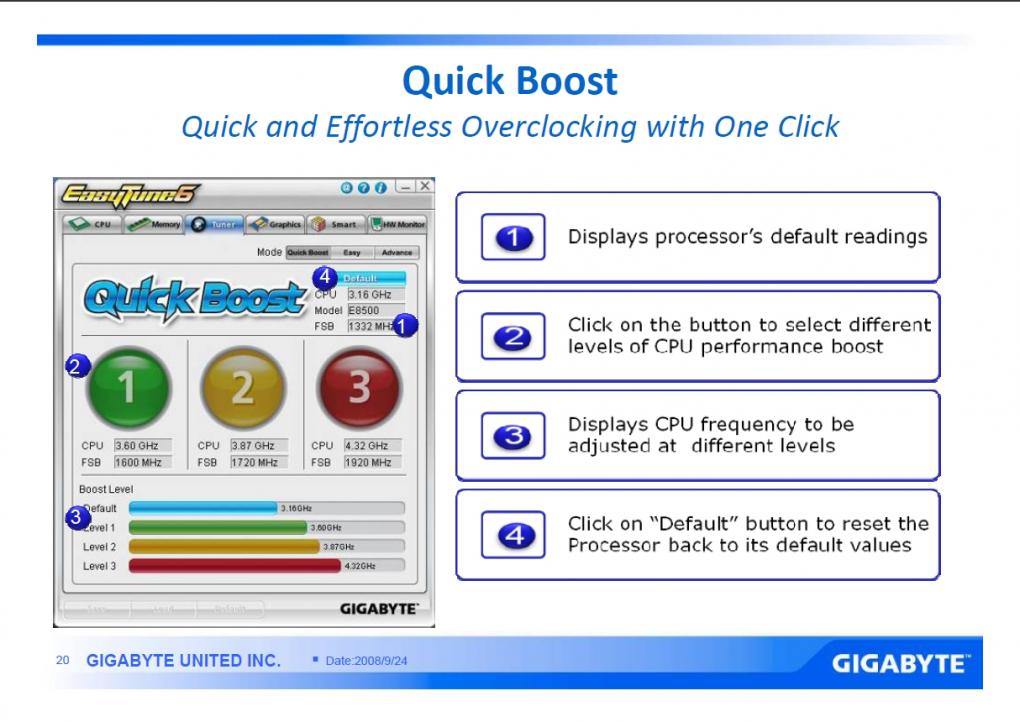

Ebenfalls neu bei Gigabytes kommenden Mainboards ist die Funktion Quick Boost. Sie ermöglicht eine automatische Übertaktung innerhalb des bereits verfügbaren Gigabyte-Tools Easy Tune 6. Dabei werden von Gigabyte vorgetestete Overclocking-Profile geladen.
Bild aus Gigabytes Präsentation zu Ultra Durable 3 (Bild: Gigabyte)
Genau wie die vorherige P45-Generation bieten die neuen Modelle die Stromspartechnik Dynamic Energy Saver Advanced samt VRD-11.1-Unterstützung. Bei 45-Nanometer-Prozessoren mit aktivem PSI-Signal kann die CPU-Stromversorgung damit bei geringer Last auf eine Phase heruntergeregelt werden. Weitere Infos folgen, sobald unser Testmuster eintrifft.
