Radeon HD 5850 im Benchmark-Test - Platine, Kühler und Spannungsversorgung

Radeon HD 5850 im Benchmark-Test - Platine, Kühler und Spannungsversorgung

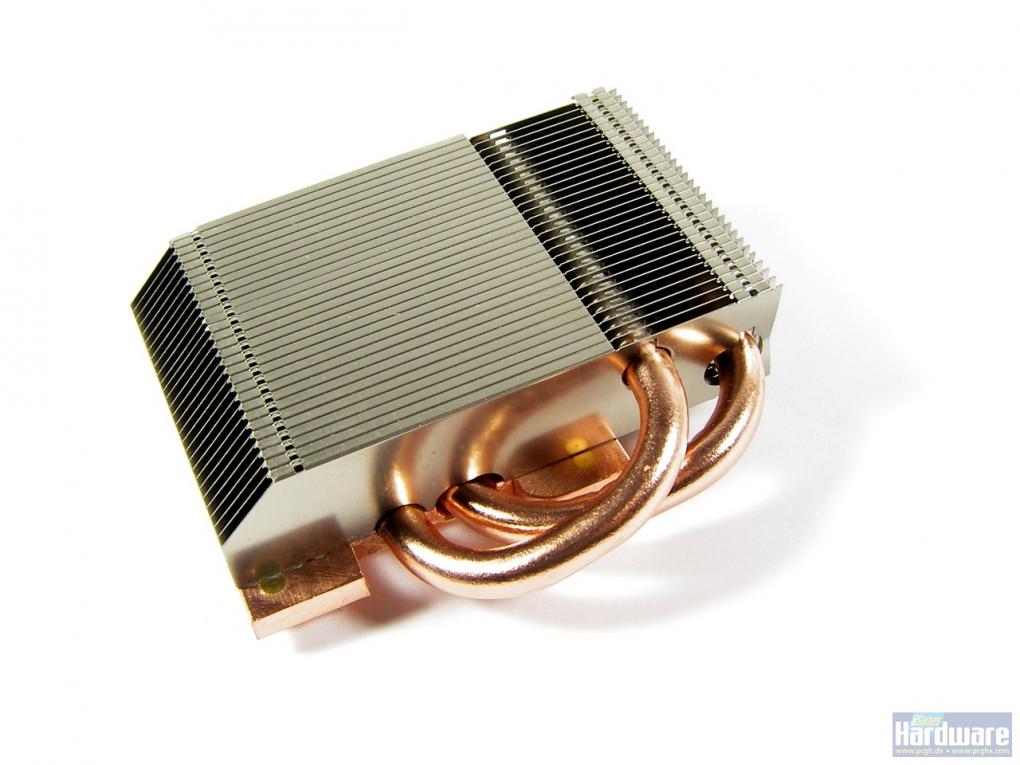

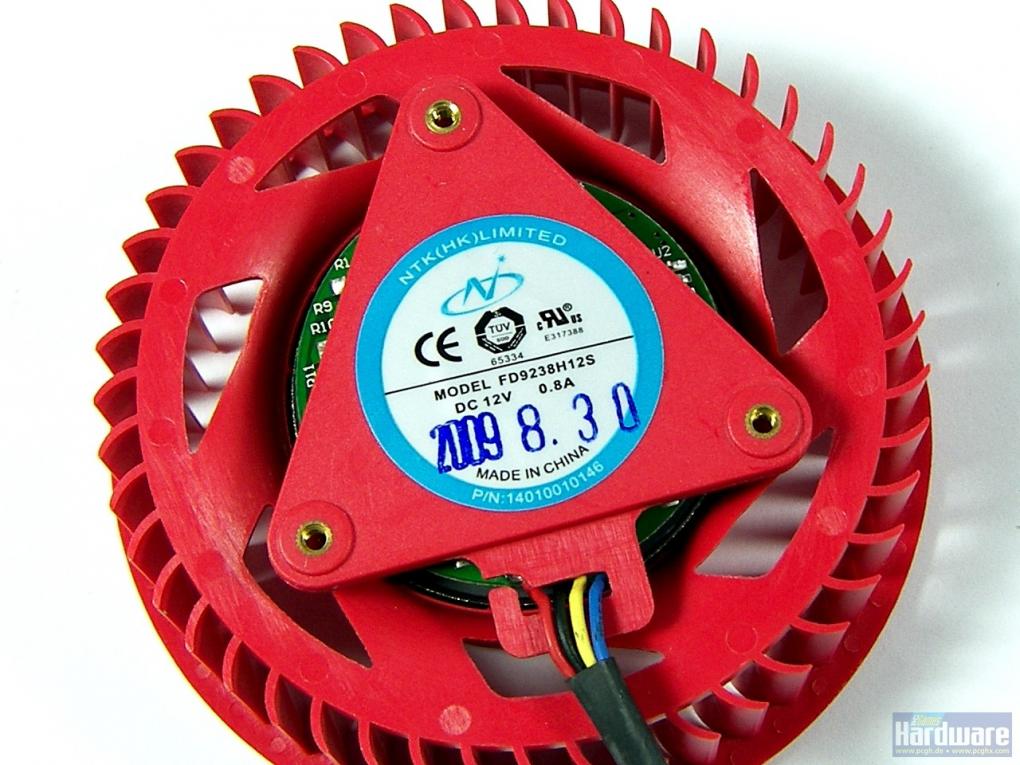

Quelle: PC Games Hardware Radeon HD 5850: Das PCB Die HD 5850 ist zwar nur deutlich kürzer als die HD 5870, da die beiden 6-Pol-Anschlüsse jedoch von der Oberseite der Karte in einen der beiden "Ansaugstutzen" wandern, relativiert sich der Vorteil. Unter der Haube respektive dem Lufttunnel steckt eine der HD 5870 sehr ähnliche Kühlung: Der identische Radiallüfter - ein NTK-Limited FD9238H12S mit 0,8 Ampere und 75 Millimeter Durchmesser - sorgt für Frischluft, eine schwarze Grundplatte deckt die Platine ab. Direkt über den Spannungswandlern sitzt eine kleine Heatpipe, zudem ist die Platte zugunsten einer größeren Oberfläche geriffelt. Größter Unterschied zur HD 5870: Statt vier verbinden nur zwei Heatpipes die kupferne Bodenplatte, welche auf dem Cypress aufliegt, mit den Aluminium-Lamellen. Zwar kommen 8-Millimeter-Pipes (HD 5870: 6 mm) zum Einsatz, nichtsdestotrotz wird hier viel Kühlpotenzial verschenkt.

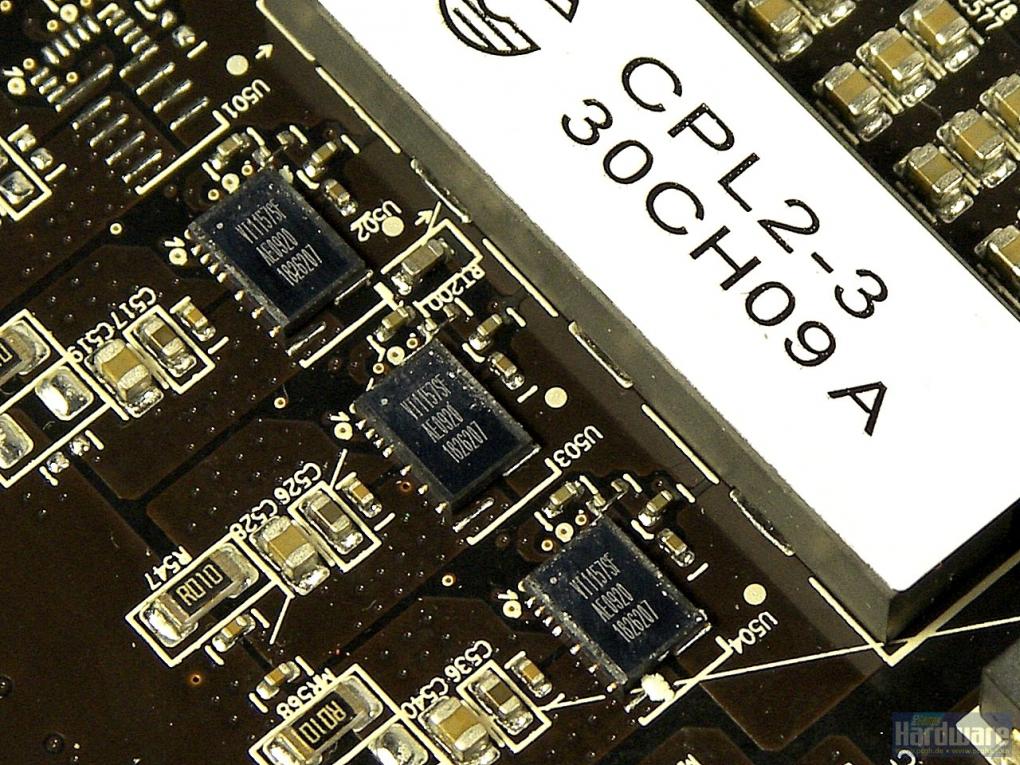

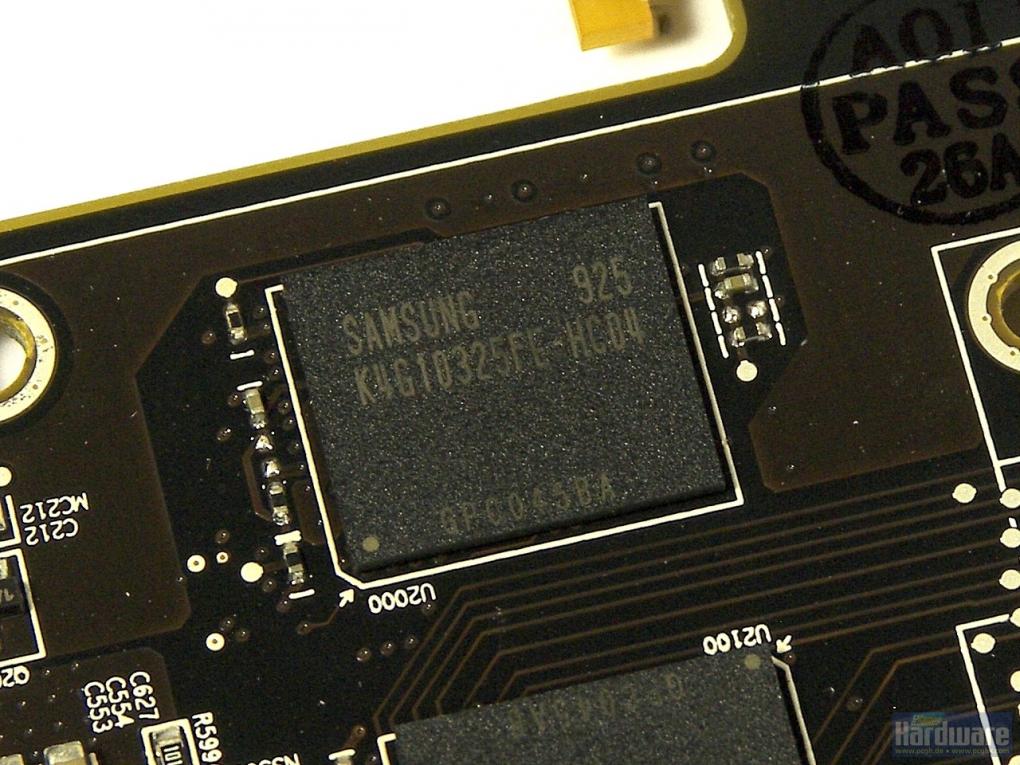

Als Speicher setzt AMD auch bei der Radeon HD 5870 auf Samsung-GDDR5 des Typs K4G10325FE-HC04, dieser ist auf 2.500 MHz spezifiziert und wird von zwei Volterra-Wandlern befeuert. Der Cypress-Chip wird mit weniger Spannung versorgt, ist aber ansonsten identisch. Die Spannungsversorgung übernehmen drei Volterra VT1157SF, eine Lötstelle für einen vierten Wandler aber ist noch frei. Ein VT1165MF - zuständig für Software-Vmods - befindet sich auf der Rückseite.

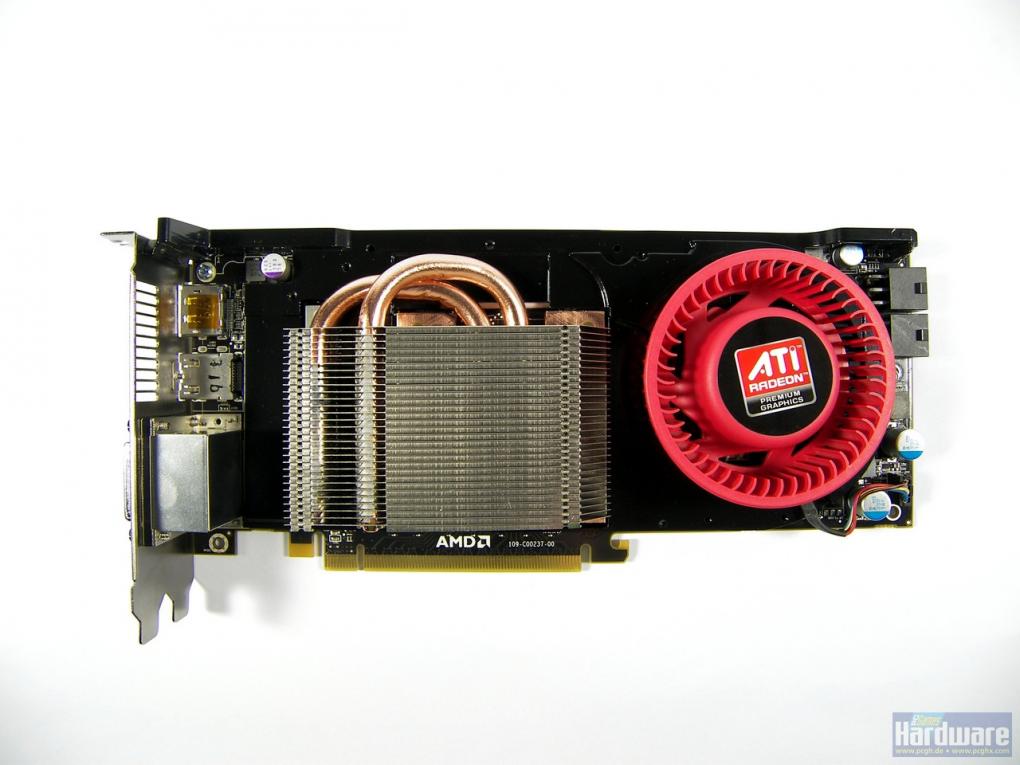

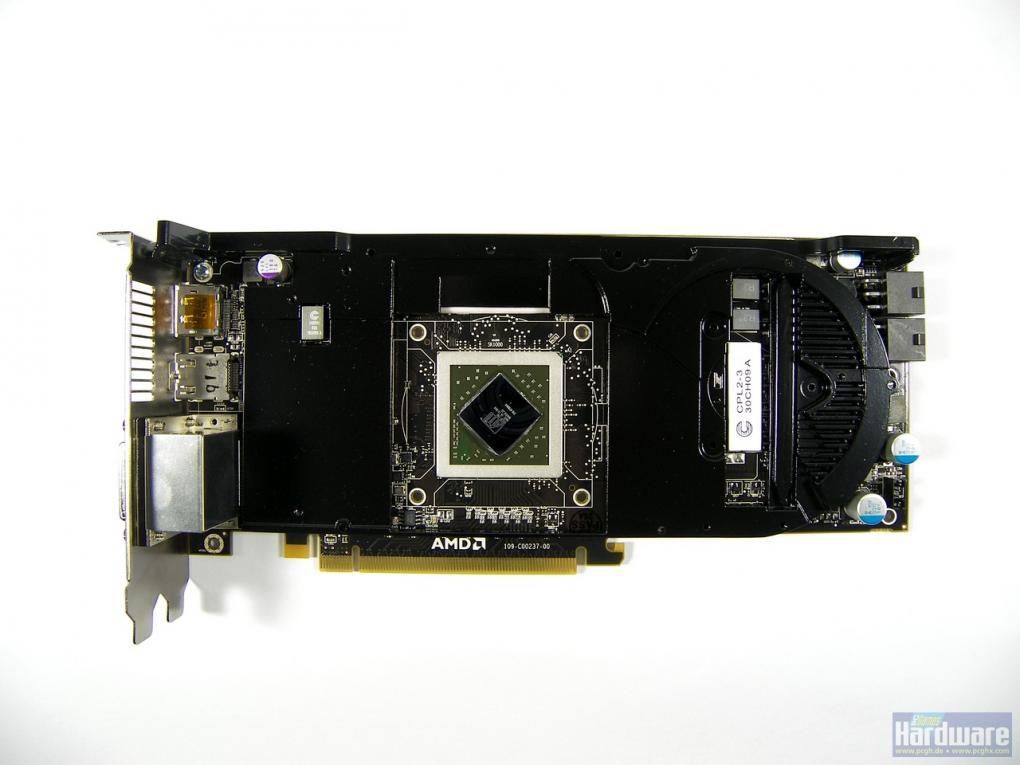

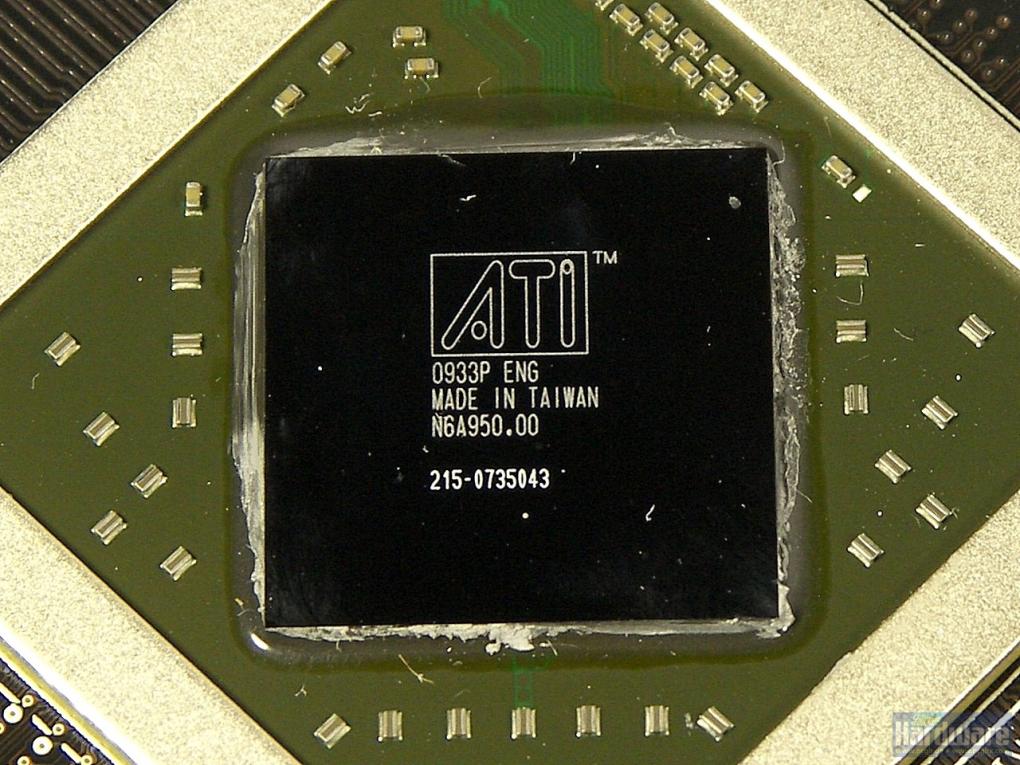

Quelle: PC Games Hardware Radeon HD 5850: Das PCB samt Grundplatte Quelle: PC Games Hardware Radeon HD 5850: Das PCB samt Grundplatte und Radiallüfter Quelle: PC Games Hardware Radeon HD 5850: Das PCB samt Grundplatte, Radiallüfter und Kühlblock Quelle: PC Games Hardware Radeon HD 5850: Die VRMs in der Detailansicht (Volterra VT1157SF) Quelle: PC Games Hardware Radeon HD 5850: Der Cypress Quelle: PC Games Hardware Radeon HD 5850: Der GDDR5-Speicher (Samsung K4G10325FE-HC04) Quelle: PC Games Hardware Radeon HD 5850: Der Kühlblock mit zwei Kupfer-Pipes und Alu-Lamellen Quelle: PC Games Hardware Radeon HD 5850: Modell NTK-Limited FD9238H12S (0,8 Ampere)
