Vereinfachte Platine senkt die Produktionskosten der GTX 260

Alles in allem soll Nvidia durch die wie folgt beschriebenen Maßnahmen rund 10-15 US-Dollar einsparen und somit die Geforce GTX 260 besser am Markt platzieren können. Erste Karten mit dem neuen PCB-Design werden voraussichtlich noch in diesem Monat in den Handel kommen.

Das ursprüngliche PCB (Printed Circuit Board, also die Platine) der GTX 260 mit dem 65nm-GT200, das P651, setzte noch auf 14 Layer sowie den Volterra-Chip und der VRAM befand sich auf der Vorder- wie der Rückseite der Platine. Im Zuge der Umstellung auf den GT200b wanderten alle GDDR3-Bausteine auf die Vorderseite der nur noch aus 10 Layern bestehenden P654-Platine und der teure Volterra musste seinen Hut nehmen - daher funktionieren GPU-Spannungserhöhungen per Tool nicht mehr.

Wie die Kollegen von Expreview berichten, erfährt das P654-Design nun eine weitere Vereinfachung: das P897-Design. Dieses verringert die Anzahl der Layer auf nur noch acht und nutzt mit dem ADP4100 einen 6-phasigen NVVDD-Controller, statt zwei FBVDDQ-Phasen kommt nur noch eine zum Einsatz. Die Packages der MOSFETS ändern sich von LFPAKs hin zu günstigeren DPAKs. Darüber hinaus wird der DVI-Connecter vereinfacht, möglicherweise halbiert sich auch die Speichermenge des BIOS-Bausteines. Ob die Vereinfachung der Spannungsversorgung das im Test der Geforce GTX 260-216 mit 55-Nanometer-GT200b kritisierte Spulenpfeifen weiter verstärkt ist ebenso unklar wie mögliche Auswirkungen auf das Übertaktungspotenzial.

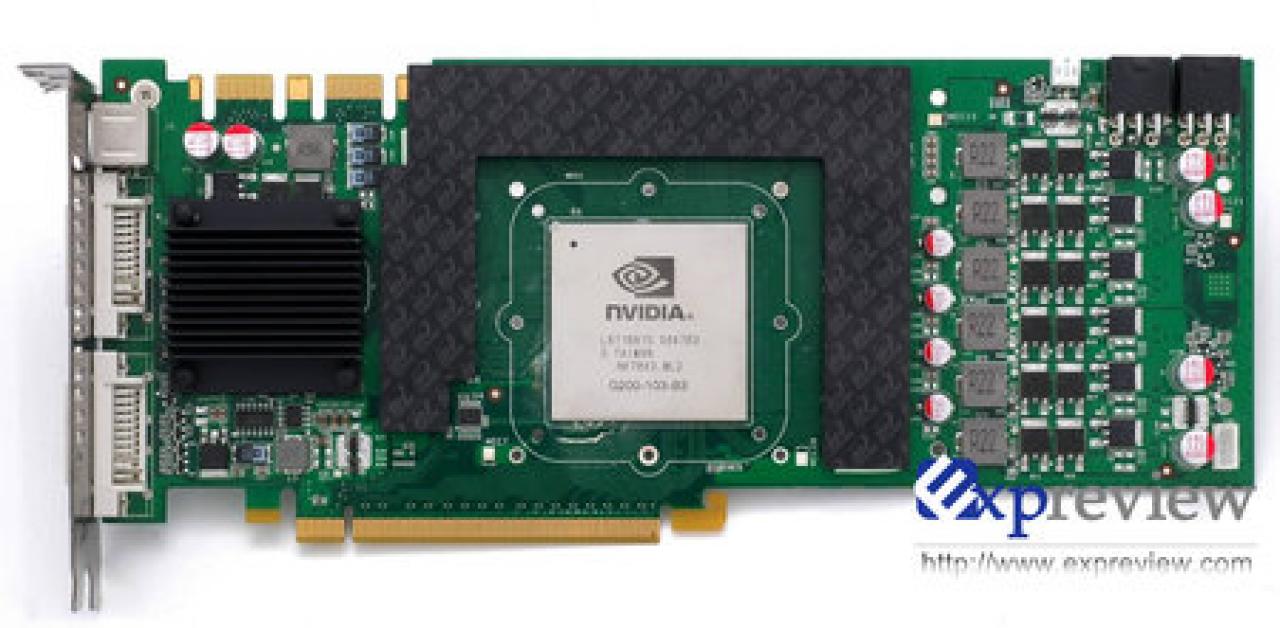

Update: Dank den Kollegen von Expreview gibt es nun aktuelle Bilder des neuesten Updates.

Artikel teilen

Dank einer Vereinfachung der Platine sowie der Verwendung anderer Bauteile auf dieser soll Nvidias Geforce GTX 260 in den kommenden Wochen günstiger und somit attraktiver werden.
