CAD-Modell von Grafikkarte erstellen: Anleitung im PCGHX-Forum
Das Community-Mitglied TheGermanEngineer zeigt im PCGHX-Forum, wie sich eine Grafikkarte mit einer CAD-Software virtuell nachbauen lässt. Es handelt sich dabei um keine stur zu befolgende Schritt-für-Schritt-Anleitung, sondern eine Hilfestellung mit Erläuterungen zum Enstehungsprozess.
Es gibt viele gute Gründe, um eine Grafikkarte mittels CAD nachzubauen, etwa zur Planung einer PC-Aufrüstung, Casemod oder dem Umbau der Kühlkonstruktion. TheGermanEngineer verwendet Autodesk Fusion 360 und KDE Krita, allerdings ist natürlich auch andere Software dazu geeignet, um ein CAD-Modell einer Grafikkarte anzufertigen. Den Zeitaufwand schätzt das Community-Mitglied auf 4 bis 8 Stunden. Im Idealfall liegen zu Beginn hochauflösende Bilder aus verschiedenen Perspektiven sowie die Produktspezifikationen (Abmessungen) vor. Hilfreich sind zudem Details zu den genutzten Oberflächenmaterialien und fertige Modelle der Basisplatine und dem I/O-Bracket.

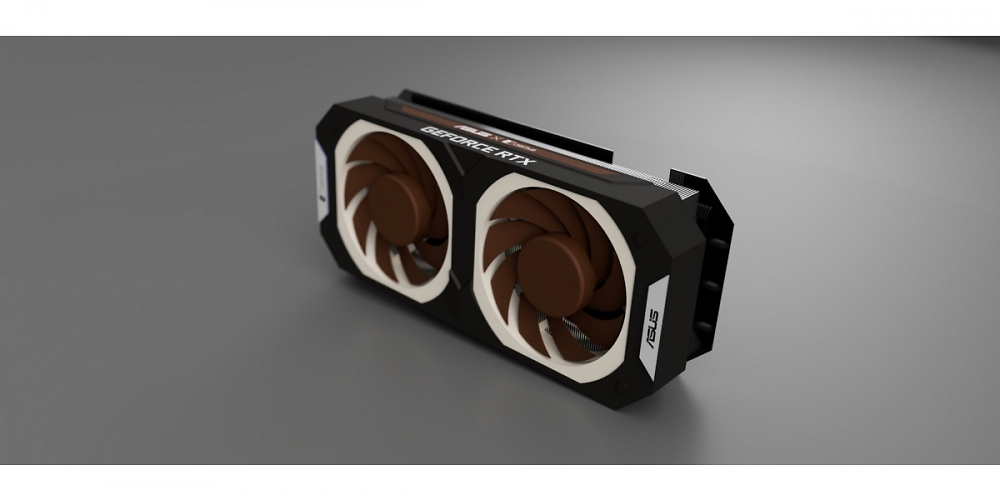

Wenn weniger Ausgangsmaterial vorliegt, ist das aber kein Beinbruch - TheGermanEngineer erläutert, dass er die fehlenden Abmessungen der Asus Geforce RTX 3070 Noctua Edition beispielsweise von den bekannten Dimensionen der verbauten Lüfter ableiten konnte. Das Community-Mitglied gibt Tipps, wie sich die Platine, der Grundkörper und die Lüfter erstellen lassen und dann die Details ausgearbeitet werden können. Je nach Anforderung kann die Komplexität nach oben getrieben oder reduziert werden. TheGermanEngineer verzichtete bei seinem Modell etwa auf die Strombuchse und begnügte sich mit dem Ausschnitt für den Stromanschluss. Zur Anleitung gelangen Sie im PCGHX-Forum: [Guide] Grafikkarten in CAD nachbauen
