Geforce GTS 240: Erste Bilder der Platine gesichtet

Quelle: VR-Zone GTS 240: P361-PCB Vorderseite Den Kollegen von der VR-Zone sind zwei Schemata in die Hände gefallen, die die P361-Platine der GTS 240 zeigen. Größere Unterschiede gegenüber einer aktuellen 9800 GT zeigen sich vor allem bei der Positionierung der Spannungswandler, zudem wirkt das PCB kompakter. Ensprechende Vergleichsbilder finden Sie in der Galerie.

Nach aktuellem Stand wird Nvidia pünktlich zur Cebit neue Geforce-Grafikkarten vorstellen, die genau genommen gar nicht neu sind: Die GTS 240 und die GTS 250.

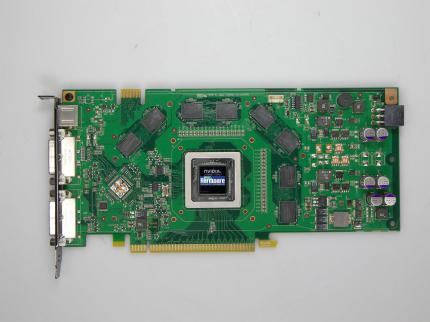

Quelle: PCGH 8800 GT: Referenz-PCB Die GTS 240 entspricht mit sieben TPCs, also 112 ALUs und 56 TMUs, der bekannten Geforce 8800 GT. Diese wurde bereits als Geforce 9800 GT neu aufgelegt und bekam neben einem Controller-Chip für Hybrid-SLI den in 55 Nanometer gefertigten G92b verpasst - die Taktraten aber stagnierten bei 602/1.512/900 MHz ebenso wie der 512 MiByte große Framebuffer. Im Zuge der Umbenennung zur GTS 240 ändert sich an der Zahl der TPCs und dem Videospeicher nichts, der G92b aber wird mit 675/1.688 MHz befeuert, der VRAM mit 1.100 MHz. Damit taktet die GTS 240 so flott wie die 9800 GTX. Rechnerisch dürfte die GTS 240 somit gut 10 Prozent schneller rechnen als eine 9800/8800 GT.

Im Fall der GTS 250 handelt es sich um eine 9800 GTX+ mit 1 GiByte Speicher. Wie gut sich diese schlagt, veranschaulicht der Test der Gigabyte 9800 GTX+ 1G bereits jetzt.

Artikel teilen

Waren bisher nur die technischen Daten von Nvidias "neue" Geforce GTS 240 bekannt, ist nun ein Schema der Platine aufgetaucht, welches unter anderem Änderungen an der Stromversorgung aufzeigt.
