Grafikkarte ausbauen ohne Fluchen: Quick-Release bei Asus, Asrock, MSI und Gigabyte

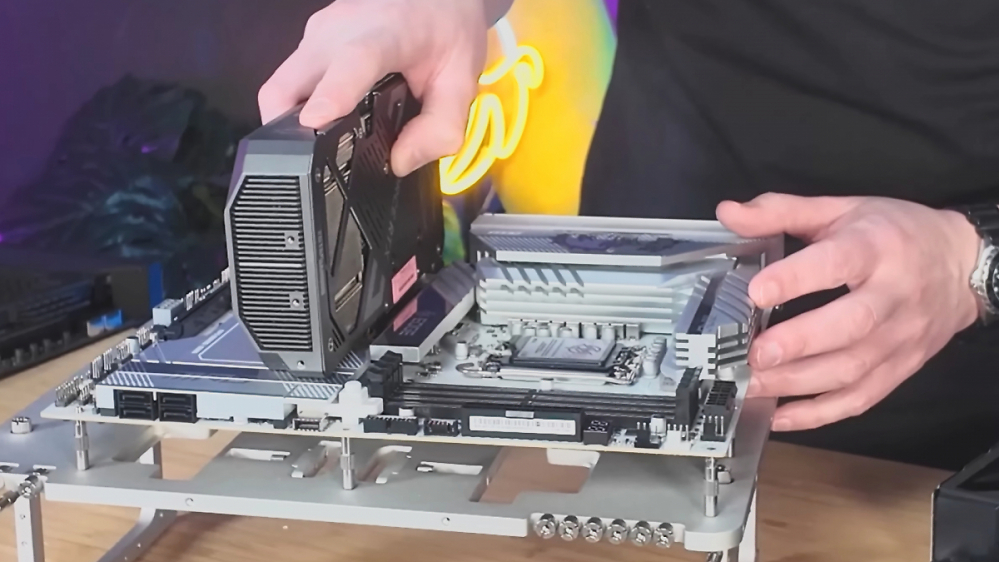

Um den Ausbau von Grafikkarten zu vereinfachen, haben sich Hersteller mehrere Varianten einer "Quick Release"-Funktion einfallen lassen. In unserem PCGH-Vergleichsvideo sehen wir uns genauer an, welche der Optionen am besten funktioniert.
Der Ausbau einer Grafikkarte ist nicht immer einfach: Seit der Einführung von PCI Express sichert ein Riegel am Slot die GPU gegen ungewolltes Herausfallen. Das Öffnen des Riegels erfordert den Zugriff auf die Unterseite des Slots, der bei den immer größer werdenden Grafikkarten gerne einmal von den wuchtigen Modellen verdeckt wird.
Hierfür haben sich diverse Hersteller eine Lösung einfallen lassen, mit der sich die Grafikkarte entriegeln lässt, ohne dass man mit dem Finger daruntergreifen muss. In unserem Videovergleich haben wir uns die "Quick Release"-Variationen von Asus, MSI, Asrock und Gigabyte genauer angesehen.
Vier Wege führen nach Rom
Gigabyte setzt beim "EZ-Latch Plus" auf ein Stangensystem, das den Riegel über einen seitlich angebrachten Knopf öffnet. Das Prinzip ähnelt dem frühen Asus-Q-Release mit Seilzug, verzichtet aber auf flexible Züge zugunsten einer starren Mechanik. Der Vorteil: Die Stange lässt sich bei Bedarf komplett aushaken und abschrauben, falls das Modul im Weg ist.

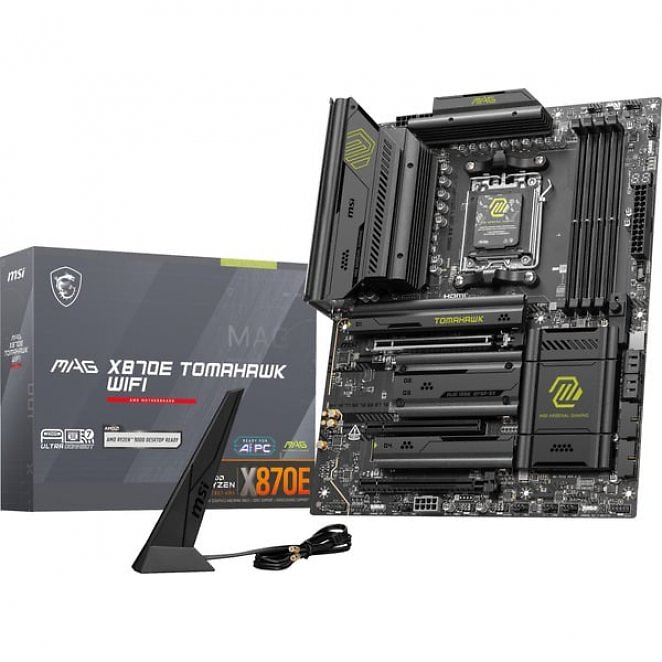

MSI verfolgt mit dem "EZ PCIe-Release" einen etwas anderen Ansatz: Ein Knopf oberhalb der Grafikkarte, der sich in der Nähe der DIMM-Slots befindet, rastet per Druckmechanismus ein.
- Zweimaliges Drücken schaltet zwischen offener und geschlossener Position um.
- Wenn Sie diesen Riegel dauerhaft offenlassen möchten, ist dies möglich. Die Grafikkarte steckt dann ohne Arretierung im Slot, lässt sich aber jederzeit wieder verriegeln.
Nicht immer unumstritten
Asus geht mit "Q-Release Slim" einen Sonderweg. Statt Knöpfe oder Hebel zu verbauen, nutzt eine Metallkralle im Slot die Kippbewegung der Grafikkarte selbst, um den Riegel zu öffnen. Beim Anheben des vorderen Kartenendes drückt ein Hebel die Verriegelung automatisch auf.
Damit ist die Asus-Lösung in unserem Vergleichsvideo eines der durchdachtesten Systeme auf dem Markt - sorgte aber auch für Diskussionen. Im vergangenen Jahr tauchten Nutzerberichte auf, wonach Q-Release Slim nach einigen Ein- und Ausbauzyklen für kosmetische Kratzer an der Grafikkarte sorgte.
Asrock wählt beim "Graphics Card EZ-Release" einen gleitenden Schiebemechanismus. Ein Schlitten hinter dem Slot wird nach hinten gezogen, um die Grafikkarte freizugeben. In unseren Augen ist das der für Laien nachvollziehbarste Ansatz, weil keine Umlenkung und kein Kippmechanismus nötig sind.
Der Nachteil: In engen Gehäusen fehlt manchmal der Platz für die seitliche Zugbewegung. Zudem ist das Modul relativ großflächig, was einen Einsatz im ITX-Format erschwert.
