GDDR7-Grafikspeicher: JEDEC definiert neuen Standard für Geforce RTX 5000 und Radeon RX 8000
Die JEDEC Solid State Technology Association ("JEDEC") hat GDDR7 jetzt offiziell als den neuen Standard für Grafikspeicher deklariert und dafür den JESD239-Standard definiert. Die Geforce RTX 5000 ("Blackwell") dürften den Anfang machen.
Die JEDEC Solid State Technology Association ("JEDEC") hat GDDR7 jetzt offiziell als den neuen Standard für Grafikspeicher deklariert und dafür den JESD239-Standard definiert. Die kommenden Geforce RTX 5000 ("Blackwell") dürfte den Anfang machen, aber auch die Radeon RX 8000 ("RDNA 4") dürften wohl davon Gebrauch machen.
JEDEC verabschiedet den GDDR7-Standard
Unter der Bezeichnung "Graphics Double Data Rate 7 SGRAM Standard" hat die JEDEC jetzt den JESD239-Standard für GDDR7-Grafikspeicher definiert. GDDR7 bietet dabei die doppelte Bandbreite im Vergleich zu GDDR6 und erreicht so bis zu 192 GB/s pro Baustein. Damit ist der neue Standard in der Lage, die steigende Nachfrage nach mehr immer Speicherbandbreite in den speicherintensiven Bereichen Grafik, Spiele und Datenverarbeitung sowie Netzwerke und KI-Anwendungen zu erfüllen.
Diese Norm ("JESD239") definiert die Spezifikation für den Graphics Double Data Rate 7 ("GDDR7") Synchronous Graphics Random Access Memory ("SGRAM"), einschließlich der Merkmale, Funktionalität, Package und Pinbelegung.
- JEDEC Solid State Technology Association ("JEDEC") -
Anwender, die sich auf der offiziellen Website der JEDEC registrieren, können das entsprechende Dokument herunterladen.

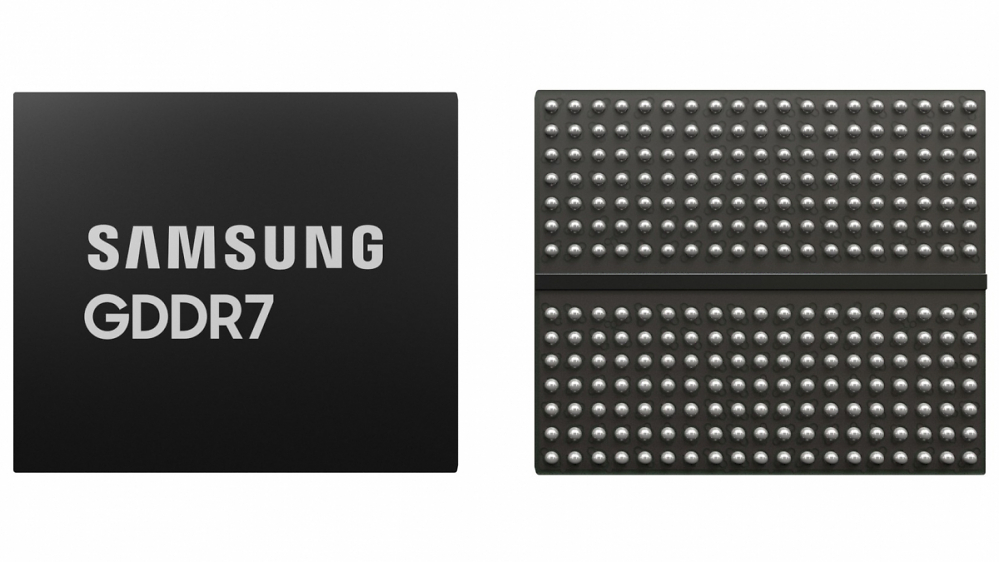

Quelle: Samsung
Quelle: Samsung
Bei der Signalübertragung soll GDDR7 auf die dreistufige Pulsamplitudenmodulation ("PAM-3") setzen. Hier darf von einer um 25 Prozent verbesserten Energieeffizienz in diesem Teilbereich ausgegangen werden. Als die ersten Abnehmer für den Speicher vom Typ GDDR7 werden die Geforce RTX 5000 ("Blackwell") gehandelt. Die neue Speerspitze, die Geforce RTX 5090, soll bis zu 32 GiB GDDR7 nutzen.
Produziert wird der GDDR7-Grafikspeicher beispielsweise von Samsung in derselben D1z-Node, einem modernen 10-nm-Prozess, der auch für GDDR6 zum Einsatz kommt und EUV-Lithographie nutzt. Durch eine von 1,35v auf 1,2v abgesenkte Spannung soll die Effizienz im Vergleich zu GDDR6 um 20 Prozent besser ausfallen. Die weiteren Neuerungen von GDDR7-Grafikspeicher lesen sich wie folgt.
- Kernunabhängige LFSR-Trainingsmuster ("Linear-Feedback Shift Register") mit Eye Masking und Fehlerzählern zur Verbesserung der Trainingsgenauigkeit bei gleichzeitiger Reduzierung der Trainingszeit.
- Verdoppelung der Anzahl unabhängiger Speicherkanäle von 2 bei GDDR6 auf 4 bei GDDR7.
- Unterstützung für 16 Gbit bis 32 Gbit Speicherdichte, einschließlich Unterstützung für den 2-Kanal-Modus zur Verdoppelung der Systemkapazität.
- Neue Datenintegritätsfunktionen, einschließlich On-Die-ECC ("ODECC") mit Echtzeitberichterstattung sowie Befehlsadressenparität mit einer erweiterten Befehlssperre ("CAPARBLK").
Auch die Abnehmer von GDDR7-Speichermodulen äußerten sich bereits entsprechend zum neuen Speicherstandard.
AMD ...
Der heute vorgestellte bahnbrechende GDDR7-Speicherstandard ist ein entscheidender Schritt, um das Potenzial der nächsten Generation von Consumer-, Gaming-, kommerziellen und Unternehmensgeräten zu erschließen.
Indem wir uns die transformative Kraft von GDDR7 zunutze machen, können wir gemeinsam eine neue Ära von transformativen Rechen- und Grafikmöglichkeiten erschließen und den Weg für eine Zukunft ebnen, die von Innovation und Entdeckung geprägt ist.
- Joe Macri, CTO bei AMD -
Nvidia ...
Nvidia freut sich, dass unsere Zusammenarbeit mit der JEDEC dazu beigetragen hat, die PAM-Signalisierung zur grundlegenden Technologie für GDDR7 zu machen und den Kunden zu helfen, das Maximum an Leistung aus ihrem Grafikprozessor herauszuholen.
- Kaustubh Sanghani, VP GPU Product Management bei Nvidia -
Samsung ...
KI, HPC und High-End-Spiele erfordern Hochleistungsspeicher, um Daten mit noch nie dagewesener Geschwindigkeit zu verarbeiten. GDDR7 32Gbps wird eine 1,6-fach höhere Leistung bei höchster Zuverlässigkeit und Kosteneffizienz erreichen.
- YongCheol Bae, EVP, Head of Memory Product Planning bei Samsung -
Erste Produkte werden frühestens gegen Jahresende 2024, wahrscheinlich aber erst im ersten Quartal 2025 erwartet.
