AMDs Northern Islands alias Radeon HD 6000: Eine Zusammenfassung - Update: Barts Pro mit 960 ALUs, Barts XT mit 1.120 ALUs?

Wie schon letztes Jahr bei der Radeon HD 5870 scheint es AMD zu gelingen, bis ganz kurz vor dem Release die finalen Spezifikationen und auch die Bezeichnungen seiner neuen Grafikkarten-Generation unter Verschluss zu halten und gleichzeitig Fehlinformationen zu verbreiten. Zeit für eine mögliche Richtigstellung - basierend auf den aktuellen Gerüchten.

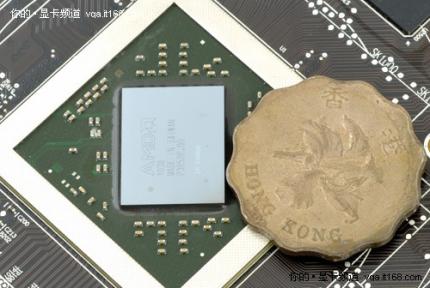

Quelle: vga.it168.com Radeon HD 6870: Barts-XT-Die Quelle: Chiphell AMD Slides Quelle: Chiphell AMD Slides Quelle: itbbs.pconline.com.cn Radeon HD 6850 Quelle: Chiphell Die-Vergleich Barts zu Cypress Quelle: it.com.cn Radeon HD 6870? Update vom 15.10.2010
Geht es nach Fudzilla, startet die Radeon HD 6850 mit 960 ALUs und 775 MHz Chiptakt durch. Der Fokus liegt auf 50 MHz mehr Chiptakt, dabei wurden die 775 MHz bereits kolportiert. Viel interessanter sind die 960 ALUs, diese wurden bisher der Radeon HD 6870 zugeschrieben. Dazu passt ein Blog-Eintrag bei OBR, welcher darauf hinweist, dass AMD weitere ALUs freigeschaltet hat. Wenn die HD 6850 aber bereits 960 ALUs hat, dann wird die HD 6870 wohl kaum die gleiche Anzahl bei 900 MHz haben - das wären nur 16 Prozent mehr rechnerische Arithmetik-Leistung. Damit rücken wieder die vor Wochen genannten 1.120 ALUs ins Rampenlicht - das würde aber die 4D-ALUs in Frage stellen. Eine HD 6870 mit 1.120 4D-ALUs bei 900 MHz dürfte einer HD 5870 teils gefährlich nahe kommen, dabei sollen die HD 6800 die Nachfolge der HD 5700 antreten. Folglich stehen 960/1.120 5D-ALUs gegen 800/960 4D-ALUs, die aktuellen Gerüchte sprechen jedoch für ersteres.

Quelle: Fudzilla, OBR

-----

Northern Islands, Barts, Cayman und Co.
AMDs kommende Generation, Codename Northern Islands, wird vermutlich als HD-6000-Serie den Markt betreten. Die für Spieler spannenden Modelle basieren auf dem Barts- und dem Cayman-Chip, hinzu kommen Turks und Caicos - letzter wird wahrscheinlich als Radeon HD 6300 launchen. Problematischer sind die anderen drei NI-Derivate: Bis vor Kurzem galt es als gesichert, dass Cayman die HD 6800 befeuert und Barts die HD-6700-Serie - Turks wäre Radeon HD 6600. Zwei Barts bilden zusammen Antilles und damit die Radeon HD 6900. So weit, so gut. Geht es nach den Meldungen der letzten Tage, so wird der doppelte Barts als Radeon HD 6990 vermarktet, Cayman XT als Radeon HD 6970 und Cayman Pro als Radeon HD 6950. Barts XT und Pro dagegen stellen die Radeon HD 6870 und HD 6850, die Radeon-HD 6700-Serie wird vorerst übersprungen - dürfte aber auf Turks basieren. Warum AMD das Namensschema nach oben verschiebt, ist unklar, vielleicht einfach nur bewusste Fehlinformationen seitens der Radeon-Macher (so wie schon bei RV770).

Ein erster glaubwürdiger Beleg, dass AMD Barts tatsächlich als Radeon HD 6800 auflaufen lässt, findet sich bei Xfastest. Ein Screenshot des Catalyst Control Center zeigt eine als "HD 6800" bezeichnete Karte, die Device-ID lautet 6739. Diese Nummer ist in den Dateien des Catalyst mit "BARTS PRO,NI BARTS" hinterlegt - also eine Radeon HD 6850 auf Basis von Northern Islands.

Northern Islands wird in 40 nm gefertigt, offenbar vollzieht AMD den Wechsel von 5D-VLIW-ALUs auf 4D-VLIW-ALUs. Die Anzahl der Shader-Einheiten sinkt damit, bei gleicher Kenngröße leisten 4D-ALUs jedoch mehr als 5D-ALUs. Erstere lassen sich besser auslasten (AMD spricht bei den 5D in Spielen von rund 3,5D). Bisher gibt es einige Bilder von Cayman-XT-Karten, mehrere Folien berichten über Barts-Modelle. Nach aktuellem Stand verfügt die Radeon HD 6850 über 200 4D-ALUs (800 insgesamt) bei 725 MHz, die Radeon über 240 4D-ALUs (960 gesamt) bei 850 MHz. Das klingt deutlich realistischer als die bisherigen 1.120 ALUs bei 725 MHz respektive 1.280 ALUs bei 900 MHz. Das Speicherinterface ist 256 Bit breit und wird mit mit 2,0 beziehungsweise 2,1 GHz befeuert, die TDP soll sich auf rund 120 Watt (HD 6850) bis über 150 Watt (HD 6870) belaufen. Die Kollegen von sweclockers.com sprechen der Radeon HD 6850 nun 775 statt 725 MHz Chiptakt zu, auch die HD 6870 soll ebenfalls 50 MHz mehr und damit bei stolzen 900 MHz landen.

Radeon HD 6850 und 6870 mit Barts Pro/XT

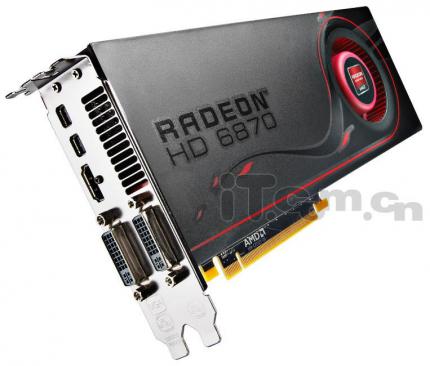

Offenbar steht die Auslieferung der Karten kurz bevor, die ersten asiatischen Seiten beginnen zu leaken: Wie bei eigentlich jeden Launch ist it.com.cn mit als erstes am Start, die Webseite liefert ein PDF und ein großes Bild einer Radeon HD 6870 ab. Diese ähnelt auf den ersten Blick einer Radeon HD 5850, trägt bereits das AMD-Logo auf der Lüfternabe und dürfte auch ungefähr deren Länge besitzen. Als Anschlüsse stehen zwei Mini-Diplayports, ein HDMI-1.4- und zwei DVI-Anschlüsse bereit; der Luftauslass ist größer. Die Folie deklarieren Barts Pro zudem eindeutig als Radeon HD 6850 und Barts XT als Radeon HD 6870. Neben Eyefinity beherrschen die Modelle auch das bisher unbekannte Eyespeed, der UVD in der dritten Generation und AMDs 3D-Implementierung HD3D.

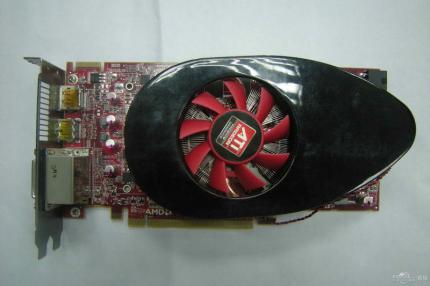

Bei PC-Online sind erste Vantage-Werte beider Barts-Karten mit den kolportierten Specs und ein Bild einer HD 6850 aufgetaucht. Letztere ähnelt massiv einer Radeon HD 5770 mit dem Retail-Referenzdesign ("Eierkühler"), ist jedoch deutlich länger - etwa HD 5850. Der sichtbare PCI-Express-Anschluss sieht nach 6-Pin aus, ein möglicher zweiter steckt unter dem Schild des mit zwei8-mm-Pipes versehenen Kühlers - ebenso wie mögliche Lamellen auf den Wandler. Die Barts-XT-Variante kommt auf P16270 bzw. X7538, die Pro-Version auf P14872 bzw. X6549. Die Radeon HD 6870 liegt damit grob auf Höhe einer Radeon HD 5850, die HD 6850 über einer HD 5830. Ein Vergleich zu Geforces (in Spielen) ist durch den Radeon-lastigen Vantage nur bedingt möglich, die HD 6870/6850 dürften sich in Spielen knapp unterhalb einer GTX 470 und GTX 460/768M einordnen.

Quelle: Nordichardware, PC-Inlife, Xfastest, Sweclockers, IT.com, PC-Online, Eigene

-----

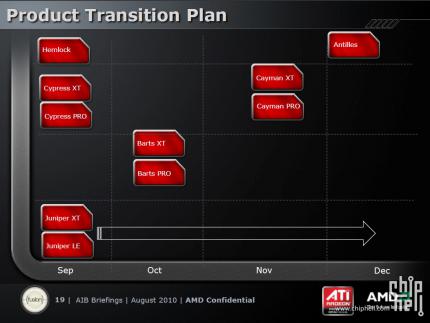

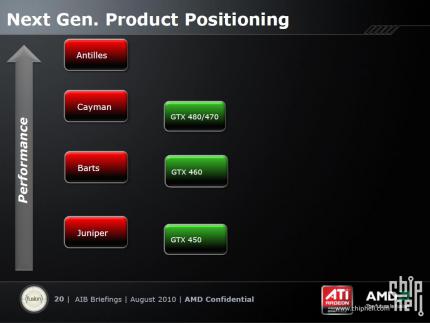

Bei Chiphell sind geleakte AMD-Folien aufgetaucht: Diesen zufolge positioniert AMD die Barts-Chips einen Tick über der Geforce GTX 460 und die Cayman-Derivate ein bisschen oberhalb der Geforce GTX 480/470; Antilles ist deutlich oben auf. Interessant: Im Vergleich zu Cypress Pro (Radeon HD 5850) sieht AMD den Cayman Pro (Radeon HD 6950) nur minimal oberhalb, selbiges gilt für Cypress XT (Radeon HD 5870) und Cayman XT (Radeon HD 6970). Während Barts Pro/XT für Oktober angesetzt sind, soll Cayman in beiden Ausführungen erst im November erscheinen. Cayman Pro nutzt 2x 6-Pin, Cayman XT dagegen 1x 6-Pin plus 1x 8-Pin. Zusammen mit dem laut AMD nur sehr geringen Vorsprung vor der Geforce GTX 480/470 dürften im November der Preis und die Leistungsaufnahme besonders spannend sein. Juniper (Radeon HD 57x0) steht wie Barts und Cayman bei "Next Gen", dies bestätigt Gerüchte eines Rebrandings.

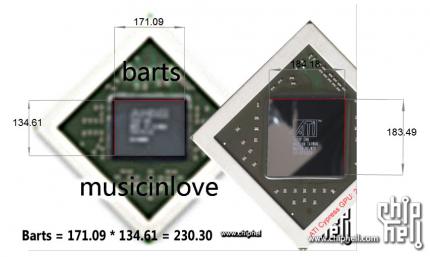

Das rechteckige Barts-Die kommt ersten Messungen zufolge übrigens auf 230 Quadratmillimeter, damit liegt der Chip zwischen einem Juniper (180 mm² laut PCGH) und einem Cypress (350 mm² laut PCGH) - ein GF104, der direkte Konkurrent, belegt satte 376 mm² (laut Semi-Accurate). Bei Station Drivers ist ein Catalyst 1x.x aufgetaucht, dieser listet "HD 6800" mit den Device IDs 6738 and 6739, also Barts Pro und XT.

Die Bilder der Radeon HD 6870 von Xfx wurden nach Rücksprache mit Xfx von uns offline genommen.

Quelle: Chiphell & Chiphell, Station Drivers
