Silverstone stellt Raven 2-Case aus (Update: neue Bilder + Fortress FT02 und GD04)

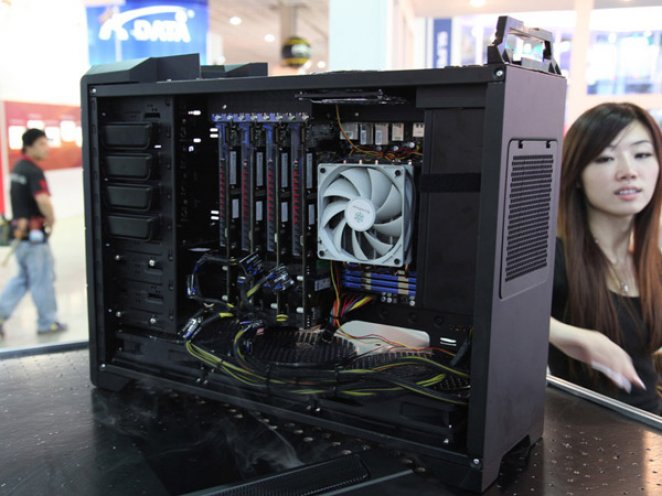

Quelle: http://en.expreview.com Silverstone Raven 2 auf der Computex 2009 (4) Ein um 90 Grad gedrehter Mainboardschlitten war das Hauptmerkmal des Silverstone Raven, als es vor einem halben Jahr vorgestellt wurde.
Der Hintergedanke: Durch nun senkrecht stehenden Erweiterungskarten und einen von oben nach unten durchgängig freien Bereich mit der CPU in der Mitte wurde eine vertikale Führung des Luftstroms möglich. Entgegen einiger Vermutungen ist die Thermik, das heißt das natürliche Aufsteigen der warmen Luft, zwar nicht stark genug, um bei gleich bleibender Lüfterstärke einen insgesamt höheren Luftdurchsatz zu erzielen, aber sie reicht aus, um warme von kalter Luft zu trennen. Dadurch ist im Raven auch mit schwachen Lüftern sichergestellt, das warme Abluft nicht noch einmal angesaugt werden kann. Ein weiterer netter Nebeneffekt der neuen Bauweise war die leicht zugängliche Positionierung aller Anschlüsse an der Oberseite. In Verbindung mit einer passenden Abdeckung konnten nun auch Kabel sauber verlegt werden, anstatt unordentlich und unter mehr oder minder beengten Verhältnissen hinter dem Gehäuse herumzuhängen.

Expreview hat nun erste Bilder des Raven 2 veröffentlicht. Die wichtigste Änderung: Die Zone für das Netzteil sitzt nun nicht mehr unterhalb des Mainboards, sondern am hinteren Gehäuseende. Dadurch kann das gesamte Gehäuse deutlich flacher ausfallen, ist aber noch tiefer, als die nicht unbedingt kurze erste Generation. Frischluft erhält das, nun ebenfalls hochkant angebrachte Netzteil durch eine Öffnung in der Rückwand. Bislang saß hier eine Plastikabdeckung, die alternativ gegen eine Radiatorhalterung ausgetauscht werden konnte. Die Verkleidung der neuen Ansaugöffnung ist ebenfalls demontierbar. In Verbindung mit der vertikalen Einbauposition sollte dies optimale Vorraussetzungen für den Betrieb von lüfterlosen Netzteilen schaffen, wie sie von Silverstone seit Jahren vertrieben werden.

Das genaue Gegenteil von "lüfterlos" präsentiert sich entlang der Gehäuseunterseite: Silverstone nutzt die Verlagerung aller anderen Komponenten für die Montage von drei Lüftern von ungefähr 20 cm Durchmesser, die die komplette Länge und Breite des Innenraumes füllen. Oberhalb der Lüfter befinden sich im vorderen Bereich acht 5,25-Zoll-Schächte, in denen ein Modul für 3,5-Zoll-Festplatten untergebracht ist. Die erste Generation setzte noch auf sechs eigenständige 3,5-Zoll-Schächte zusätzlich zu fünf 5,25-Zoll-Schächten. Seitlich neben den herkömmlichen Laufwerken bringt das Raven 2 noch einen Slot für 2,5-Zoll-SSDs oder -Festplatten unter.

Der Mittelpunkt des Gehäuses wird vom Mainboard-Bereich eingenommen. Hier wird nicht nur genug Platz für Full-Length-Erweiterungskarten geboten, sondern auch eine achte Slot-Öffnung. Dadurch wird es möglich, vier Karten mit Dual-Slot-Kühler zu installieren. Im Gegensatz zum Raven 1 wird das Mainboard diesmal an der linken Gehäusewand montiert. Dadurch ist Mainboard-"Unterkante" im vorderen Gehäusebereich zu finden. Eine aufwändige Verkabelung, um den großen Abstand zwischen Laufwerken in der Front und deren Anschlüssen im "unteren" Mainboardbereich entfällt, beim Raven 2 beträgt die Entfernung nur noch wenige Zentimeter.

Um dIe Kabelverlegung weiter zu vereinfachen befinden sich im Mainboardträger mehrere Kabeldurchführungen und dahinter genug Platz zur Kabelverlegung. Die obligatorische Aussparung hinter der CPU existiert ebenfalls, beim Vorführ-System ist der CPU-Sockel allerdings so stark versetzt, dass eine rückseitige Verschraubung von CPU-Kühlern im eingebauten Zustand trotzdem nicht möglich wäre. Auf der Gehäuseoberseite findet sich wieder eine nach hinten offene Abdeckung, die auch hier eine unauffällige Verlegung der Kabel ermöglicht.

Update:

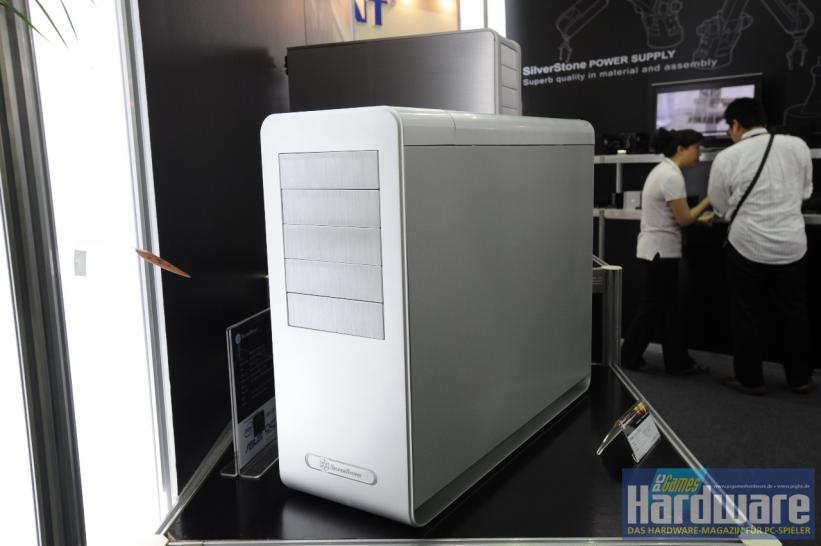

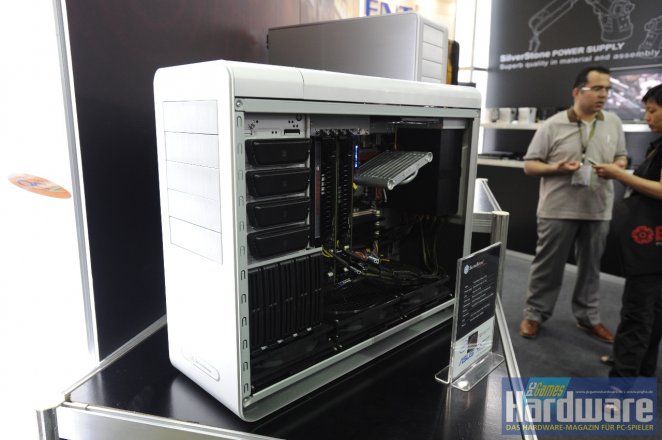

Quelle: PC Games Hardware Silverstone Fortress FT02 Das Raven RV02 wird voraussichtlich 150 US-Dollar kosten und im August erscheinen. Das Fortress FT02 ist ähnlich aufgebaut wie das Raven 2, verfügt aber nur über 7 Slots für Erweiterungskarten. Während das Raven 2 aber über eine Front aus Kunststoff besitzt, stellt das Fortress FT02 die edlere Variante dar und ist größtenteils aus Aluminium gefertigt. Lediglich beim Deckel muss Seilverstone auf Aluminium-Folie setzen, da ein Deckel aus Aluminium preislich nicht produzierbar ist. Trotzdem wird das FT02 etwa 240 US-Dollar kosten. Beide Gehäuse der Messe sind sogenanne Mock-ups. Das Aussehen der finalen Modelle kann sich also noch von den frühen Prototypen unterscheiden. Mit dem GD04 hat Silverstone zudem ein HTPC-Gehäuse im Angebot, das gewöhnliche Komponenten aufnimmt. Einzig bei der Hauptplatine darf es maximal ein Mikro-ATX-Modell sein. Seitliche Lüfter sorgen für einen Überdruck im Gehäuse. Laut Silverstone soll das GD04 über vorzügliche Kühleigenschaften verfügen. Dank der kompakten Bauweise hat das GD04 so viel Volumen wie das kompakte SG03. Ein HTPC, der sich problemlos zu vorhandenen Verstärkern gesellen kann, lässt sich somit realisieren. Überzeugen kann auch der Preis: 99 US-Dollar soll das GD04 kosten.

Alle Bilder vom Silverstone-Stand finden Sie in der Bildergalerie.
