Geforce RTX 5090: Überraschung durch erste Bilder der PCB-Rückseite
Im Netz ist ein weiteres Foto zu Nvidias Geforce RTX 5090 aufgetaucht, das erstmals die Rückseite des PCBs zeigt. Zu sehen sind unter anderem die Platinensteckverbinder und weitere Phasen der Spannungsversorgung.

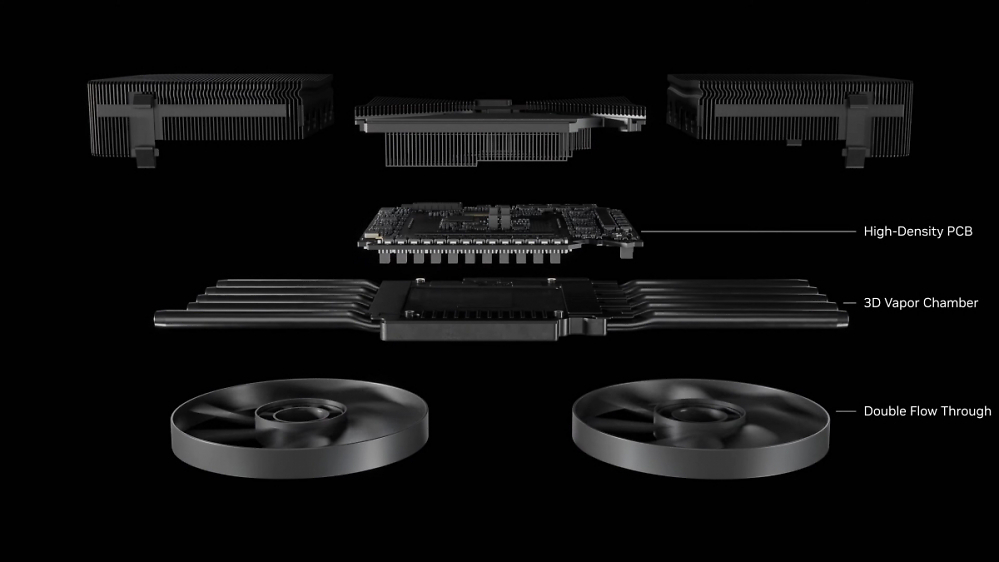

Nvidia hat bei der Vorstellung der Geforce RTX 5090 nicht nur die Vorzüge der neuen Blackwell-GPUs hervorgehoben, sondern auch die konkrete Umsetzung bei der entsprechenden Founder's Edition. Ebendiese soll erstmals auf drei getrennte PCBs setzen und den Luftstrom dadurch möglichst wenig behindern.
Auffälligkeiten der Rückseite
Um das Anschluss-PCB, das PCI-E-PCB und das High-Density-PCB mit der GPU, dem Speicher und den Spannungswandlern zu verbinden, kommen dabei offenbar klassische Mezzanine-Steckverbinder zum Einsatz. Das zeigen zumindest Fotos von Tom's Hardware und des Hardwareluxx-Redakteurs Andreas Schilling, die erstmals auch die Rückseite der Platine zeigen. PCGH war auf der CES zwar vor Ort, konnte die zerlegte Grafikkarte aber nicht selbst begutachten.
Quelle: Tom's Hardware (Anmerkungen: PCGH)

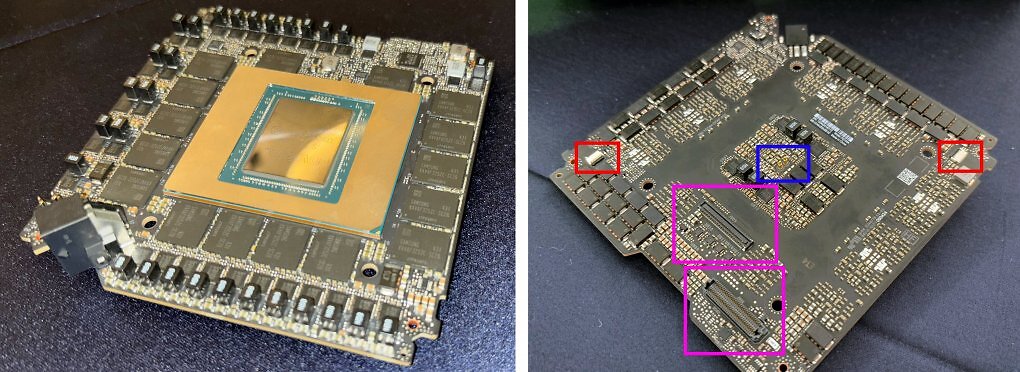

Die Rückseite des High-Density-PCBs enthält mehrere Anschlüsse.
Rot: Lüfter - Magenta: Anbindung der anderen Platinen - Blau: Debugging
Von den genannten Steckverbindern gibt es zwei auf der nun erstmals abgelichteten Rückseite der Geforce RTX 5090. Einer dürfte zum PCI-E-Board gehen, der andere hingegen die Anschlüsse an der I/O-Blende anbinden. Zudem befinden sich überraschenderweise weitere VRM-Phasen auf der Rückseite der Platine: Direkt unter der GPU sind vier passende Spulen und Chips zu sehen. Insgesamt kommt die RTX 5090 in der Founder's Edition damit auf 34 Phasen. Ob es notwendig ist, die vier Phasen so nah an der GPU zu platzieren - beispielsweise um schneller auf Lastwechsel zu reagieren - ist bislang noch unbekannt.
Ebenso unklar ist außerdem der Nutzen von zwei Federkontakten, die zentral unter der GPU angebracht sind. Vermutlich dienen diese zu Debugging-Zwecken. Möglicherweise werden sie auf dem finalen Produkt also nicht zu finden sein. Definitiv erhalten bleiben hingegen die Lüfter-Anschlüsse: Diese hat Nvidia in zwei diagonalen Ecken untergebracht.
Ebenso spannend: Geforce RTX 4090: Vermeintlicher Ti-Prototyp mit Riesenkühler auseinandergenommen
Die noch offenen Fragen zum PCB der Geforce RTX 5090 Founder's Edition werden wohl spätestens zum 30. Januar geklärt, wenn Nvidia die Grafikkarte endlich auf den Markt bringen wird. Dann dürften zudem auch die PCBs der Boardpartner untersucht werden, die ihre Modelle - im Gegensatz zu Nvidia - mit nur einem großen PCB ausstatten.
Werden sich aufgeteilte PCBs im Grafikkarten-Markt durchsetzen, oder bleibt das eine Nischenlösung? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: Tom's Hardware
