Geforce RTX 5090: Erster Die-Shot des Chips aufgetaucht - so sieht Nvidias GB202 aus
Quelle: Tony Yu (Bilibili)

Im Netz ist der erste Die-Shot von Nvidias neuer Flaggschiff-GPU GB202 aufgetaucht, die in der Geforce RTX 5090 zum Einsatz kommt. Die Anordnung der einzelnen Recheneinheiten ist dabei gut zu erkennen.

Nvidias neue RTX-5000-Grafikkarten werden, wie ihre Vorgängermodelle, in TSMCs 4N-Prozess gefertigt. Um den fehlenden Fortschritt bei der Fertigung zu kompensieren, muss das Unternehmen beim Flaggschiff dabei auf einen deutlich größeren Chip setzen. Ebendieser, der GB202 als Herzstück der Geforce RTX 5090, ist nun erstmals ohne Beschichtung zu sehen. Konkret hat Tony Yu, General Manager von Asus China, den Die-Shot des Chips in einem Video auf Bilibili gezeigt.

Bekannte Anordnung

Der laut Nvidia 750 mm² und laut Tony Yu 761 mm² große Chip gehört zu den bislang größten GPUs, die Nvidia bislang im Consumer-Markt angeboten hat. An der erkennbaren Struktur des Chips ändert das aber nichts: Wie alle anderen GPUs besteht auch der GB202 aus vielen sich wiederholenden Blöcken.

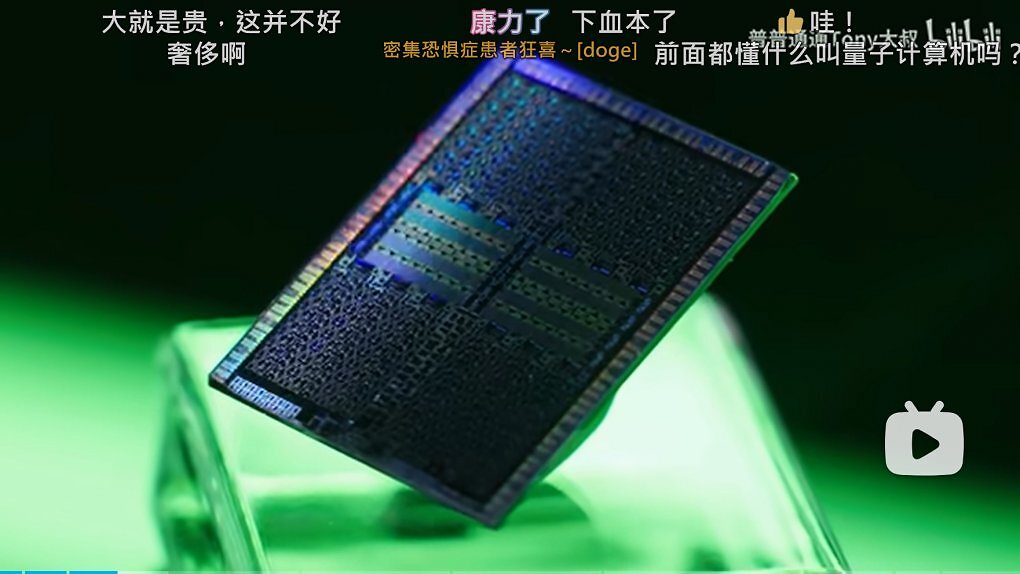

In den gezeigten Aufnahmen reflektiert der GB202 vor allem blaues Licht. Bei vielen Chips ist die Farbe aber stark winkelabhängig. Das könnte auch hier der Fall sein. Quelle: Tony Yu (Bilibili) In den gezeigten Aufnahmen reflektiert der GB202 vor allem blaues Licht. Bei vielen Chips ist die Farbe aber stark winkelabhängig. Das könnte auch hier der Fall sein.

Empfohlener redaktioneller Inhalt [EMBED_URL] An dieser Stelle finden Sie externe Inhalte von [PLATTFORM]. Zum Schutz Ihrer persönlichen Daten werden externe Einbindungen erst angezeigt, wenn Sie dies durch Klick auf "Alle externen Inhalte laden" bestätigen: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt. Mehr dazu in unserer Datenschutzerklärung.
Externe Inhalte Mehr dazu in unserer Datenschutzerklärung.

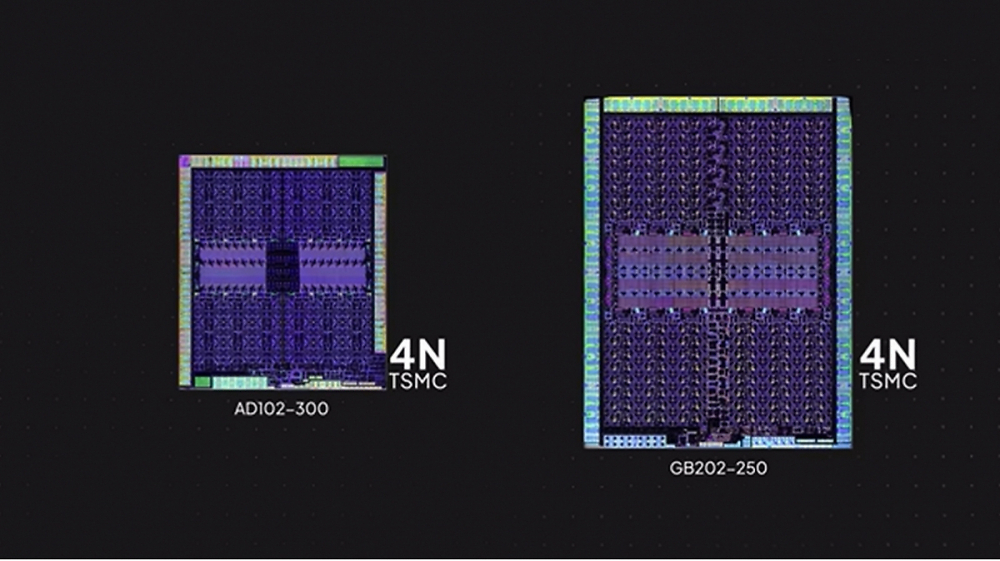

Eine Beschriftung von @Kurnalsalts auf X zeigt dabei den möglichen Aufbau, der dem des Vorgängers AD102 ähnelt. Unter anderem sind zwölf verbaute GPCs in vier Blöcken, ein Cache-Cluster im Zentrum sowie die Speichercontroller am Rand des Chips gekennzeichnet.

Empfohlener redaktioneller Inhalt [EMBED_URL] An dieser Stelle finden Sie externe Inhalte von [PLATTFORM]. Zum Schutz Ihrer persönlichen Daten werden externe Einbindungen erst angezeigt, wenn Sie dies durch Klick auf "Alle externen Inhalte laden" bestätigen: Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt. Mehr dazu in unserer Datenschutzerklärung.
Externe Inhalte Mehr dazu in unserer Datenschutzerklärung.

Ebenso spannend: Geforce RTX 5090: Nvidia hält die Hotspot-Temperatur geheim - Auslesen unmöglich

Leider sind die bislang veröffentlichten Aufnahmen des GB202 nicht allzu hochauflösend. Mehr wird man wohl erkennen, wenn der bekannte Chipschleifer Fritzchens Fritz die GPU in die Hände bekommt und seine gewohnt hervorragenden Aufnahmen anfertigt. Bis dahin dürfte es aber wohl noch etwas dauern. Denn schließlich muss die Geforce RTX 5090 für privat angefertigte Die-Shots erst auf den Markt kommen. Und angesichts des hohen Preises von Nvidias neuem Flaggschiff kommen entsprechende Aufnahmen wohl erst infrage, sobald die ersten entsprechenden GPUs defekt und gleichzeitig kein Garantiefall mehr sind.

Was denken Sie über den GB202 - hätte Nvidia lieber einen moderneren Prozess nutzen sollen? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Beachten Sie beim Kommentieren aber bitte die Forenregeln. Folgen Sie uns außerdem für Neuigkeiten in der Hardware-Welt oder unsere exklusiven Inhalte gern auf Whatsapp und X. Unsere Video-Inhalte (oftmals gewürzt mit einer Prise Humor) finden Sie bei Youtube, Instagram und Tiktok.

Quelle: via Videocardz / Tom's Hardware
