PCGH-Praxis: Was konnten wir unter verschiedenen Tests mit der RTX 4090 beobachten?

Native Kabel ohne Lötstellen

Bei den uns vorliegenden ATX-3.0-Netzteilen wie dem Thermaltake Toughpower GF3 oder dem Be Quiet Dark Power 13 ist das 12VHPWR-Kabel an beiden Seiten (also Netzteil und Grafikkarte) mit einem 12VHPWR-Anschluss bestückt. Bei älter spezifizierten Netzteilen wie dem Seasonic Prime TX oder dem Thor 2 werden einfache 8-Pol-Buchsen am Netzteil zur Verfügung gestellt, die auch ohne Probleme die notwendige Spannungs- und Masseleitungen zur Verfügung stellen. Interessant wird die praktische Verwendung von ATX-2.4er/2.5er-Netzteilen mit PCI-E-5.0-Grafikkarten, da ab dann auch für PCI-E-4.0-GPUs optionale Leitungen gestellt werden müssen.

Der "Vierzack"-Adapter von Nvidia stellt durch die Lötstelle kurz vor dem Stecker eine Kuriosität dar. Sowohl der "Dreizack" (3× 8-Pol zu 1× 12VHPWR) der RTX 3090 Ti als auch die nativen 12VHPWR-Kabel der Netzteilhersteller führen die Kabel bis zu den Terminals durch, weshalb auch kein gesondertes Schutzband notwendig wird. Auch fallen deutlich weniger Kabel insgesamt an. Sollte Ihr Netzteil vom Hersteller mit einem nativen 12VHPWR-Kabel versorgt werden können (entweder direkt oder nachträglich kostenlos/kostenpflichtig), dann sollten Sie bestenfalls auch direkt zu dieser Option anstatt eines Adapters greifen. Denn abseits der Vermutungen um die Lötstelle gilt im Gehäuse: je weniger störende Komponenten, umso besser, besonders in Bezug auf Kabelsalat in der Netzteilkammer und einem vermeidbaren Hitzestau.

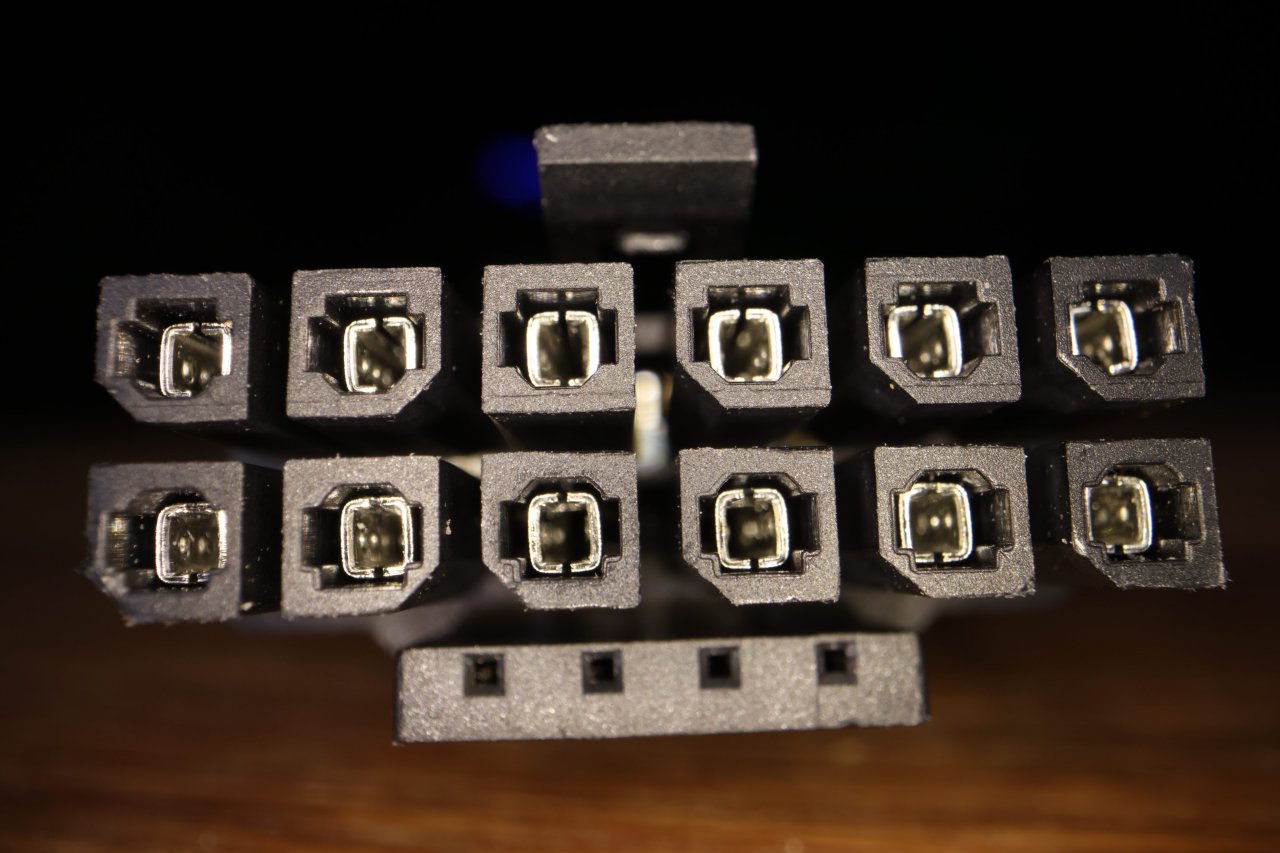

12VHPWR-Terminals in der Nahaufnahme (Metallrahmen im Innern)

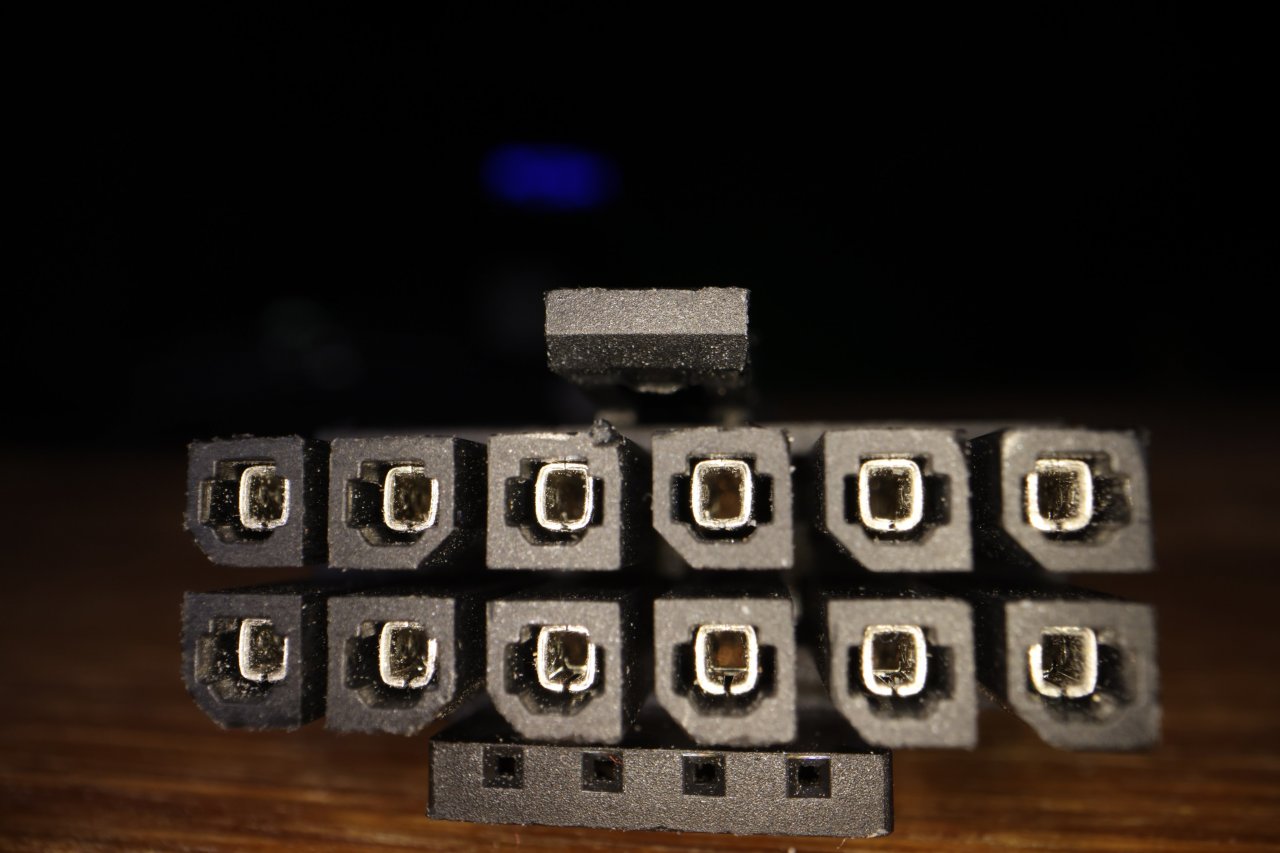

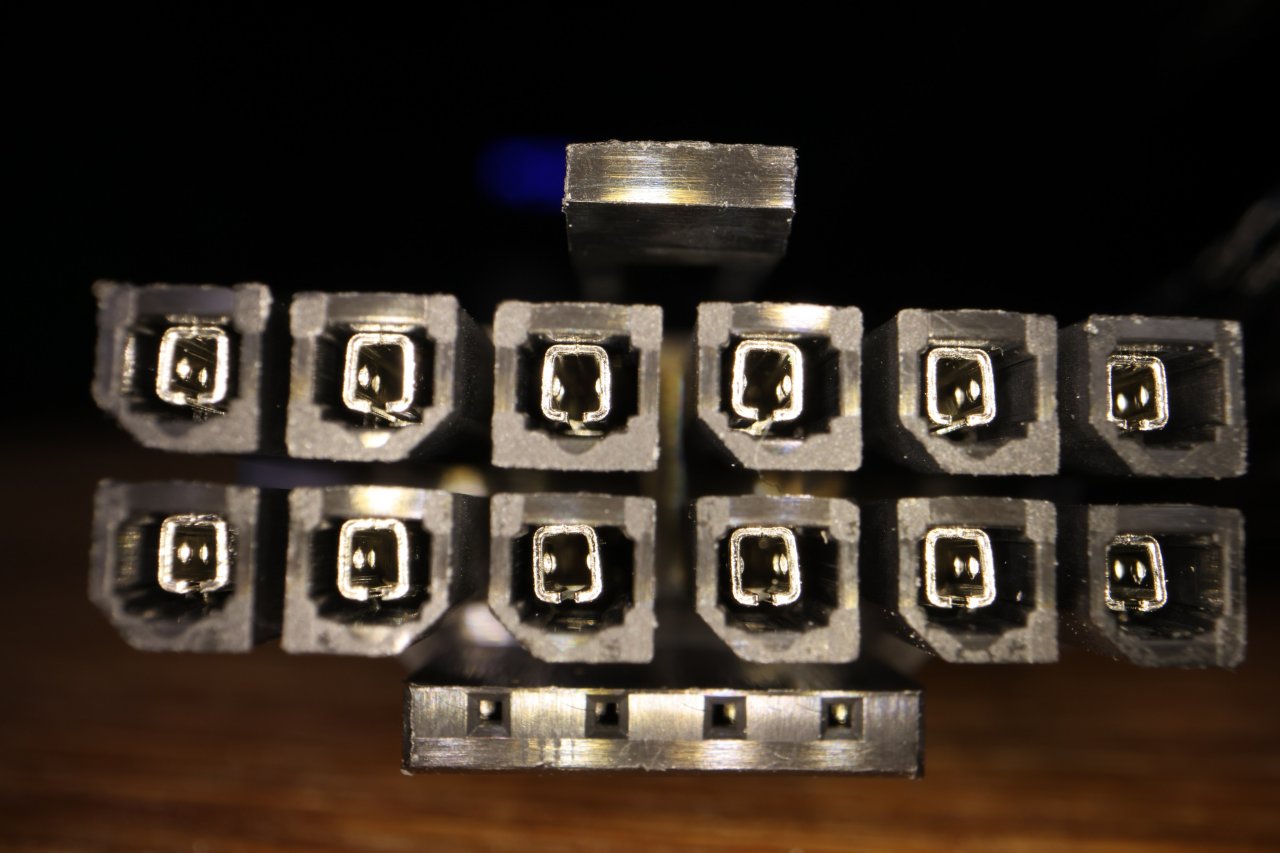

Nvidia-Adapter mit geteiltem Terminal Natives Kabel von Be Quiet Natives Kabel von Seasonic

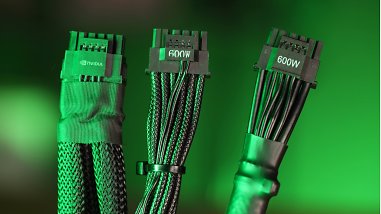

Vollbild-Vergleich

Ohne offizielle Aussage von Nvidia lässt sich aktuell nur spekulieren, warum genau Einzelfälle mit dem Adapter der RTX 4090 auftreten. Beim Adapter sind die Terminals doppelt getrennt, bei den nativen Kabeln dagegen im Verbund und nur einmal. Ob sich dadurch Kontaktflächenprobleme ergeben, kann nur im Rahmen eines größeren Tests mit entsprechend hoher Stückzahl ergründet werden. Neben Konstruktionslücken/-defekten wären auch Anwendungsfehler denkbar, die nur schwer reproduzierbar sind, vor allem bei kleineren Stückzahlen.

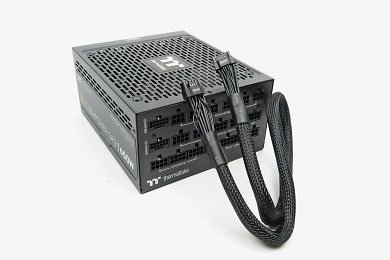

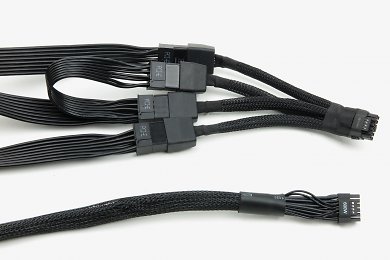

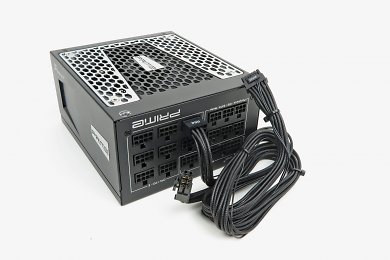

Quelle: PC Games Hardware Auch wenn die 8-poligen PCI-E-Kabel für 150 Watt zertifiziert sind, kann pro Kabel (auch oder gerade im Daisy-Chain) deutlich mehr von der GPU gezogen werden. Der 12VHPWR-Anschluss ist auf bis zu maximal 600 Watt spezifiziert. Native 12VHPWR-Stränge ersparen einem den Kabelsalat. Hersteller wie etwa Corsair oder Be Quiet bieten modellspezifische Kabel auch für deutlich ältere Netzteile im 750er- bis 850er-Wattbereich an. Quelle: PC Games Hardware Das Toughpower GF3 von Thermaltake stellt als einer der ersten ATX-3.0-Stromherzen die später wohl üblichere Verbindung zwischen 12VHPWR zu 12VHPWR vor. Auch das Be Quiet Dark Power Pro 13 setzt auf 12VHPWR zu 12VHPWR. Quelle: PC Games Hardware Manche ATX-2er-Netzteil-Serien wie die Prime TX von Seasonic nutzen zum Verbinden des 12VHPWR-Steckers einfach die vorhandenen, hinteren 8-Pol-Anschlüsse des Netzteils. Im Gegensatz zu den 8-Pol-Kabeln sind die 8-Pol-Buchsen an den Netzteilen keineswegs auf ausschließlich 150 Watt spezifiziert.

Praxis-Test: Der Adapter in unserem Härtetest

Im Laufe des Praxis-orientierten Netzteiltests mit verschiedenen Wattklassen und der RTX 4090 konnten wir bereits erste Erfahrungswerte festhalten, ohne irgendwelche Mängel bemerkt zu haben - wir haben dabei aber explizit auf einen offenen Aufbau gesetzt und den Adapter sowie die nativen Kabel im Test keiner besonderen Belastung in Form von Beugungen/Knicken ausgesetzt. Mit dem Aufkommen der Bilder von geschmolzenen oder verbrannten 12VHPWR-Anschlüssen nahmen wir uns drei der beigelegten Adapter von Nvidia von verschiedenen Custom-Modellen und stellten die Bruchstellen auf eine harte Probe, ohne selbst ins Kabel reinzuschneiden oder das Band zu entfernen. Durch minutenlanges, abruptes horizontales sowie vertikales Knicken und einem seitlichen Hin-und-Her-Ziehen dürfte auch der härteste Fall grob repräsentiert sein. Mit der geringen Teststückzahl können wir keine gesicherten Rückschlüsse für alle Adapter ziehen, allerdings wäre ein Versagen bei drei Adaptern ein starkes Indiz für ein Massenproblem - trotz provokantem Knicken und expliziter Fehlanwendung.

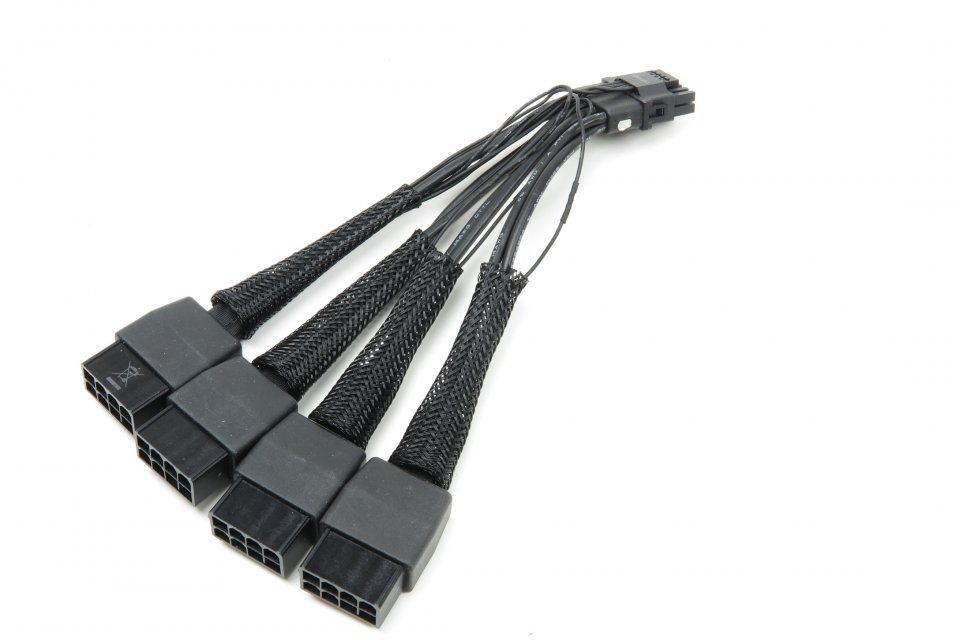

Quelle: PC Games Hardware Nach aktuellem Stand gibt es nicht eine Version des Nvidia-Adapters, sondern mehrere. Unsere drei getesteten, völlig unauffälligen und von uns bis zur Schmerzgrenze gebogenen Adapter, sind mit 14 AWG, 300 Volt, und bis zu 105 °C spezifiziert (E254854, AWM, 10368 VW-1). Es scheint mindestens eine Version mit 150 Volt und anderer Lötstelle zu geben. Die Kabeldicke der richtigen 12-Volt/Masseleitungen ist völlig ausreichend, die dünneren Sense-Signale dürften überhaupt keine Rolle spielen.

Als Praxisbeispiele für einen Gehäuseeinbau dienten uns das LC Power 804B für einen Aufbau mit limitierter Breite (ergo mit aggressiverer Biegung) und das Fractal Define 7, die Lüftergeschwindigkeit ließen wir bei den vorkonfigurierten Standardeinstellungen. Beim Test-System hielt wie auch schon beim Netzteil-Praxis-Test ein B660-I-ROG-Strix-Board, ein ROG-Thor-1 850 Watt-Netzteil von Asus sowie ein i7-12700K (ohne Limit, ähnlich wie bei den Gehäuse-Tests) her. Für den ersten Temperaturtest griffen wir zur Gigabyte Gaming OC RTX 4090, weitere Tests sind bereits in Planung. Damit der Anschluss auch möglichst zum Schmelzen kommt, gingen wir direkt zum Stressszenario mit ca. 560 Watt im Zeitraum von fünf Stunden über, die Temperaturen haben wir einerseits über von uns verlegten Sensoren und den von der Karte ausgegebenen Werten beobachtet.

Kein Schmelzen in Sicht

Egal, wie oft wir denselben Stecker wiederholt gebogen, gezogen, schief angesteckt oder sonst unsachgemäß behandelt haben, wir konnten die Temperaturen am Stecker und an der Buchse der Karte in keinem Fall über 64 °C bringen, auch nicht mit ca. 560 Watt über fünf Stunden im LC Power 804B hinweg. Der Durchschnitt am Stecker selbst lag bei 54 °C, an der Buchse der Karte bei zu erwartenden 62 °C. Die Kontaktfläche innerhalb der Verbindung können wir nicht messen. Die horizontal eingebaute Gigabyte Gaming OC RTX 4090 pendelte sich bei ca. 74 °C ein (+200 MHz Kerntakt, +1.100 Speichertakt, +33 Power-Limit), die GPU-Backplate zur PCI-E-Slot-Blendenseite erwärmte sich über die Zeit auf 58 °C an der wärmsten Stelle. Ebenso wie beim Fractal Define 7 (Werte nur minimal abweichend, weit vom Schmelzpunkt entfernt) sind alle gemessenen Werte im grünen Bereich, egal welchen Aufbau, welchen Adapter oder welches Gehäuse wir nahmen.

So ein Test im kleineren Rahmen kann keineswegs Rückschlüsse über die Summe von verteilten Adaptern geben - ähnliches gilt teils auch umgekehrt. Warum es in den Einzelfällen auf Reddit zum Schmelzen kam, kann nur Nvidia durch das Untersuchen dieser Fälle genauer bestimmen. Auf die Antwort wartet währenddessen die gesamte Branche. Auf der dritten Seite gehen wir noch auf andere Details zum Formfaktor ein und ziehen ein vorsichtiges Fazit.
