Ampere im Test: Founders Edition 3.0
Die Founders Edition der Geforce RTX 3080 im Detail: Nvidia verwendet erstmals ein "Flow-Through"-Kühldesign und eine angepasste, superkompakte Platine.
Auf dieser Seite
Das neue Flow-Through-Referenzdesign
Mit der Turing-Generation wagte Nvidia einen großen Schritt beim Design seiner Founders Edition. Waren bis Pascal noch Direct-Heat-Exhaust-Lösungen etabliert, die ihre Abwärme mithilfe eines Radiallüfters über die Slot-Blende direkt aus dem Gehäuse befördern, setzte der Chiphersteller bei der Geforce RTX-20-Reihe erstmals auf eine Variante mit zwei Axiallüftern. Das ist auch bei der RTX-30-Reihe der Fall, allerdings mit einer völlig anderen Herangehensweise, was die Luftzirkulation - den Airflow - angeht. Alles bei der Geforce RTX 3080 und RTX 3090 in der jeweiligen Founders Edition ist auf eine ganz bestimmte Art der Luftbewegung hin optimiert.
Quelle: Nvidia

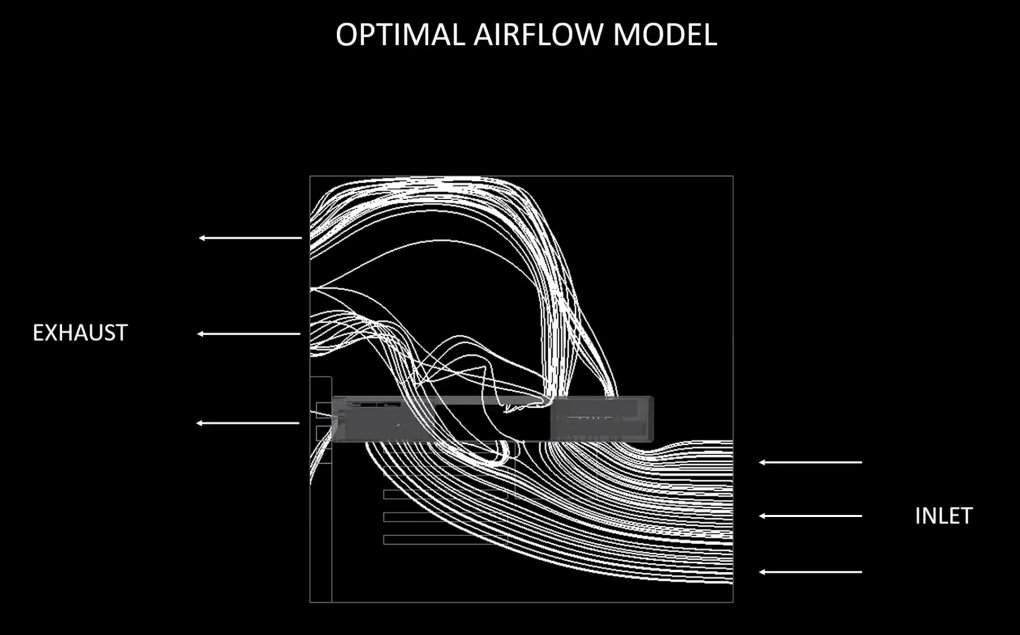

Vorne rein, hinten raus: Nvidia hat geforscht und herausgefunden, dass es auf diese Weise am besten mit dem Luftzug im Gehäuse funktioniert.
In der Gehäusefront (Inlet) sorgen idealerweise mehrere Lüfter für eine kühle Brise, welche direkt zur Grafikkarte gelangt. Im Falle der RTX 3080/3090 Founders Edition saugt der hintere, näher gelegene Axiallüfter die Luft an und presst sie durch einen ausgeklügelten Lamellenblock hindurch - ohne dass das PCB im Weg ist. Das Gros der Abwärme wird folglich direkt nach oben befördert, wo sich der Prozessorkühler damit konfrontiert sieht. Hier steht und fällt das System: Wer kein ordentliches Abluftkonzept in Gestalt mindestens eines Gehäuse-Hecklüfters (Exhaust) und idealerweise einen Towerkühler mit entsprechendem Luftstrom hat, bekommt Hitzeprobleme im Gehäuse. Dies gilt jedoch auch für "normale", axialbelüftete Grafikkarten, welche ihre Hitze im Gehäuse verwirbeln.
Quelle: Nvidia

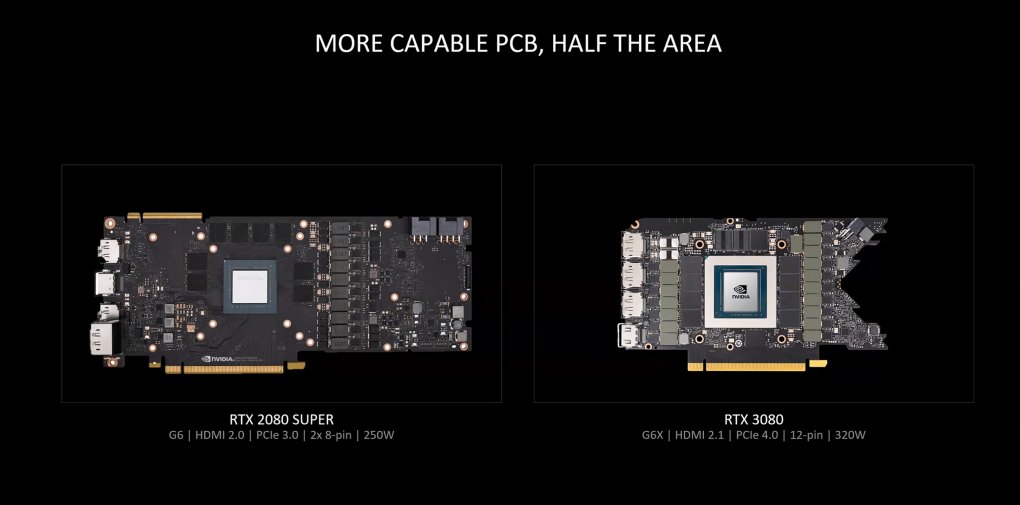

PCB: Turing (RTX 2080S) neben Ampere (RTX 3080): Hardware-Kompression mal anders. Man beachte vor allem den Pac-Man'esquen "Biss" rechts.
Die Platine der Founders Edition, bisher nur kurz angerissen, verdient ebenfalls Erwähnung. Sie stellt einen wichtigen Pfeiler bei der Realisierung des Kühlkonzepts dar. Wäre es den Ingenieuren nicht gelungen, die Bauteile auf einen engen Raum im Stile der Radeon R9 Nano zu packen, wäre das Gesamtkonstrukt zu lang. Tatsächlich packt das mit einem V-Ausschnitt versehene Hochleistungs-PCB alle Bauteile auf bisher ungesehener Dichte. Dabei, so Nvidia, habe man vor einigen Routing-Herausforderungen sowie mehreren harten, weil heißen Gegnern gestanden und musste außerdem einige Elemente schrumpfen. Das wohl prominenteste "Opfer" ist der Power-Connector: Der kompakte 12-Pin-Micro-Fit-Stecker ist ein Alleingang Nvidias, um die Stromversorgung auf engstem Raum sicherzustellen. Alle bisherigen Founders-Edition-Karten der RTX-30-Reihe verfügen über diese Buchse. Damit klassische Netzteile ohne modulares Nachrüstkabel den Betrieb gewährleisten können, legt Nvidia seinen Karten entsprechende Y-Adapter von 12- auf 2×8-Pol bei. Auf die Frage, wie die Adaption der Boardpartner aussehe, entgegnete Nvidia, dass "manche" auf den 12-Pol-Stecker setzen werden, die meisten aber aus Kompatibilitätsgründen mehrere 8-Pol-Buchsen installieren. Es handle sich um eine Vorlage, welche auch AMD adaptieren dürfe - erfahrungsgemäß wird das aber nicht passieren.

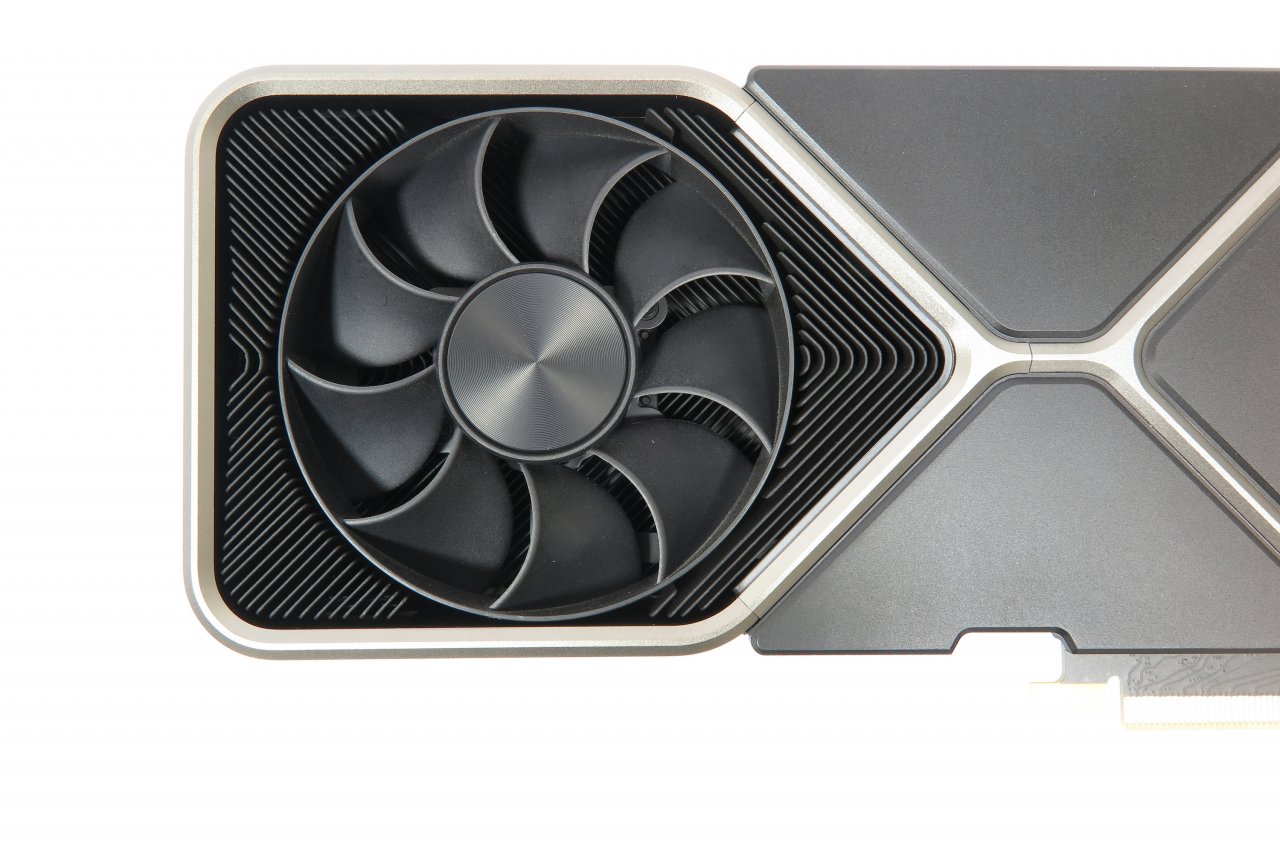

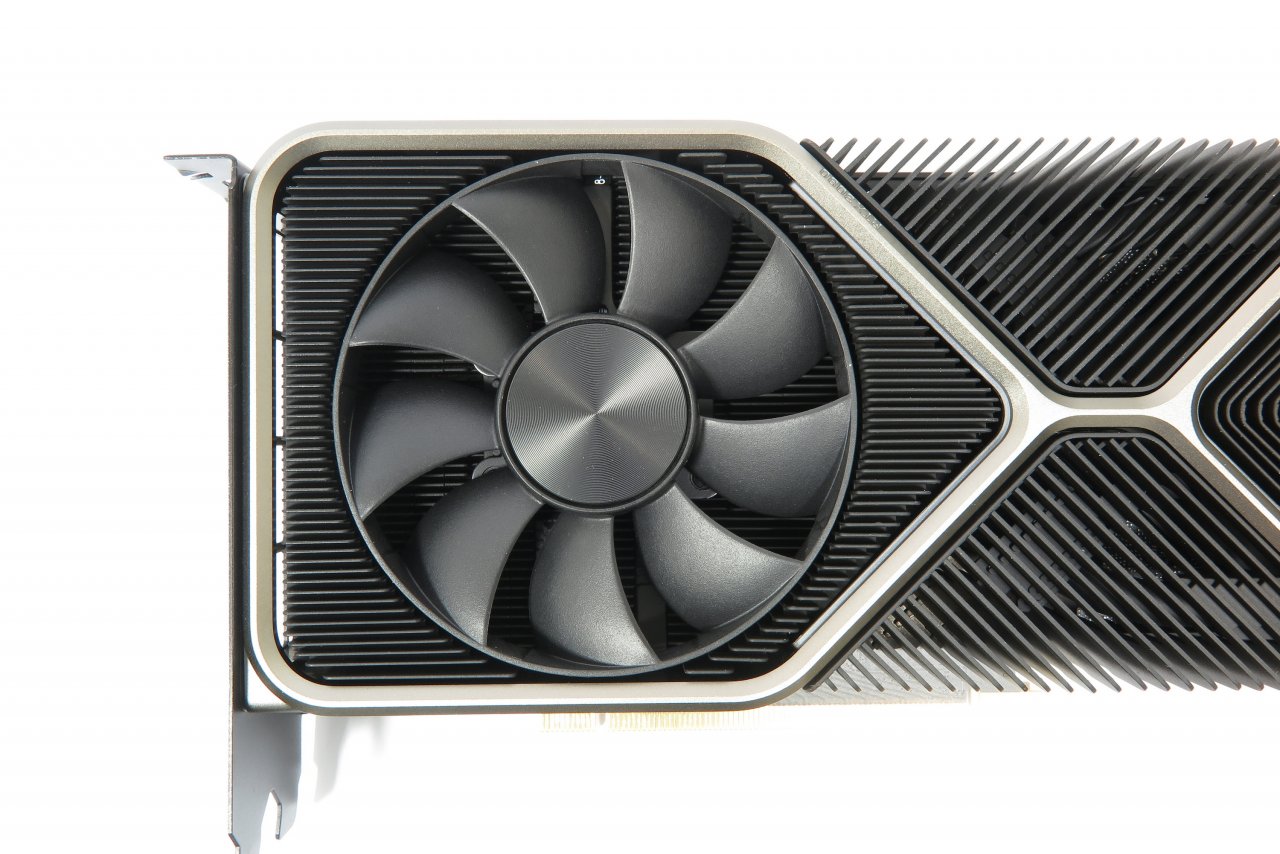

Bemerkenswert ist auch der Kühlblock, welcher auf das Schrumpf-PCB gesetzt wird - und es bei Weitem überragt. Und das mit purer Absicht. Während der nahe der Display-Ausgänge gelegene Axiallüfter relativ wenig bewegt, kommt dem hinteren die große Aufgabe zu, richtig etwas fortzuschaffen. Dieser Hecklüfter sitzt interessanterweise nicht klassisch auf der Unterseite der Grafikkarte (eigentlich ist es die Oberseite, aber wir sprechen vom eingebauten Zustand), sondern genau gegenüber. Damit nicht genug, er arbeitet saugend (Pull), nicht blasend (Push). Dazu verfügt über eine spezielle Schwingenform, die sich von seinem Kollegen unterscheidet:
Wie jedes Design spaltet auch der RTX-30-Referenzkühler die Spielergemeinde und PCGH-Redakteure. Während die Leistung aufgrund des deutlich veränderten Funktionsprinzips zunächst angezweifelt wurde, sind sich alle, die mit der RTX 3080 Founders Edition auf Tuchfühlung gehen konnten, bei Es ist Metall, das stellte Nvidia auf Nachfrage seitens PCGH klar.
der Qualität einig: Nvidia liefert hier ein absolut hochwertiges Produkt ab. Haptisch gibt es rein gar nichts auszusetzen, das Konstrukt ist sehr stabil, alle Kanten sind sauber verarbeitet und die Karte wirkt wie aus einem Guss. Erreicht wird dies durch die Materialwahl: Beinahe alles an der Founders Edition besteht aus Metall. Zum Zeitpunkt unseres Unboxings entbrannte eine recht hitzige Diskussion darüber, ob der sogenannte "Unibody" der Karte aus Metall oder Kunststoff bestehe (wenngleich die Materialtemperatur und hinten eingefrästen Schraubgewinde für Metall sprechen). Nun möchten wir das Mysterium offiziell auflösen: Es ist Metall, das stellte Nvidia auf Nachfrage seitens PCGH klar. Die Kalifornier wurden sogar ganz genau, hier die 1:1-Übersetzung: "Rahmen, Rückplatte und die Lamellen der Vapor-Chamber bestehen aus Aluminium, die Vapor-Chamber und Heatpipes bestehen aus Kupfer."
Derzeit bereiten wir spezielle Messungen vor, welche sich verschiedenen Lüfterkonfigurationen im Gaming-Gehäuse annehmen. Dort wird es auch Vergleiche zu gängigen Custom-Designs mit "klassischer" Axialbelüftung geben.
