Defekte in CPUs erkennen: Intel mit spannenden Einblicken - ein gewaltiger Aufwand
Intel hat auf der IEDM 2025 Einblicke in die Funktionstests der eigenen Prozessoren gegeben. Damit Server-CPUs möglichst selten ausfallen, wird ein hoher Aufwand betrieben. Und jede Generation verhält sich anders.
Auf der Halbleitermesse IEDM dreht es sich zwar normalerweise in erster Linie um die Fertigung von Chips, immer wieder finden aber auch angrenzende Themen Beachtung. Genauso ist es auch dieses Jahr: Anstelle eines Updates zur eigenen Fertigung hat Intel dieses Mal einen Bericht zur Fehlererkennung in Prozessoren parat. Und dieser zeigt: Dahinter steckt eine Menge Arbeit. Zwar setzt Intel - wie andere Chipschmieden - auf Korrektur- und Detektionsmechanismen direkt in den Schaltwerken. Diese können aber nicht alle Probleme erkennen oder beheben. Dadurch kann es zu sogenannten Silent Data Errors (SDEs) kommen, die wiederum die Programmausführung beeinträchtigen.
Viele Tests, kein Schema
Um genau das zu vermeiden, nutzt Intel ein selbst entwickeltes Programm namens Data Center Diagnostics Tools (DCDiag), das auf Xeon-Prozessoren ausgeführt wird und dort Defekte identifizieren soll. Diese werden unter anderem durch Fertigungsfehler verursacht, aber beispielsweise auch durch Strahlung oder elektrische Randerscheinungen. Sie sind dadurch auch zeitabhängig. Gemessen wird deshalb in FIT (Failures in Time, Ausfälle pro Milliarde Stunden).
Quelle: Intel

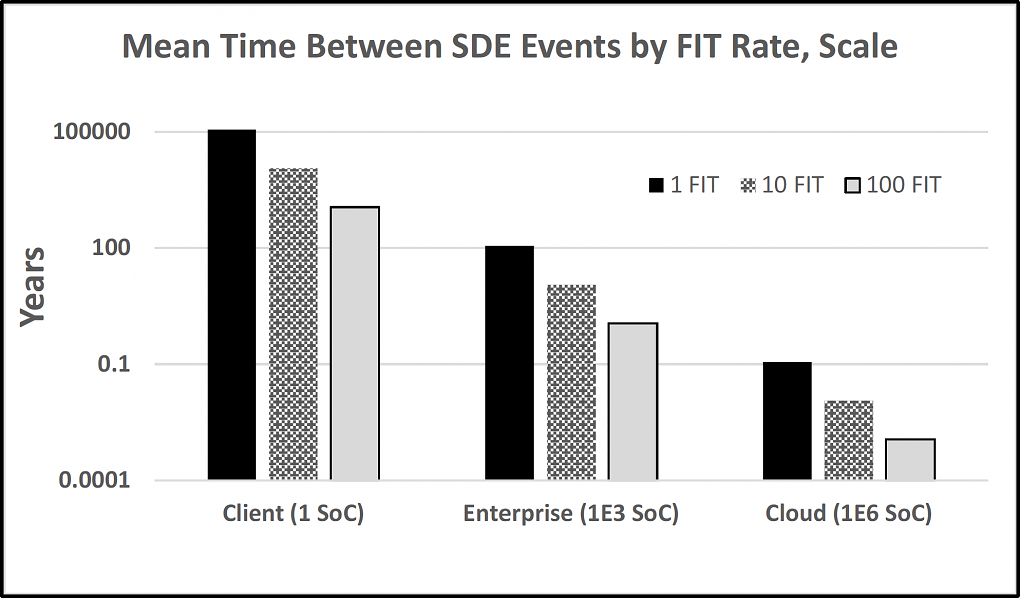

Durchschnittliche Fehlerauftrittszeit bei verschiedenen Ausfallraten. In Cloud-Systemen mit Hunderttausenden CPUs werden selbst sehr seltene Fehler zu einem häufigen Problem.
Quelle: Intel

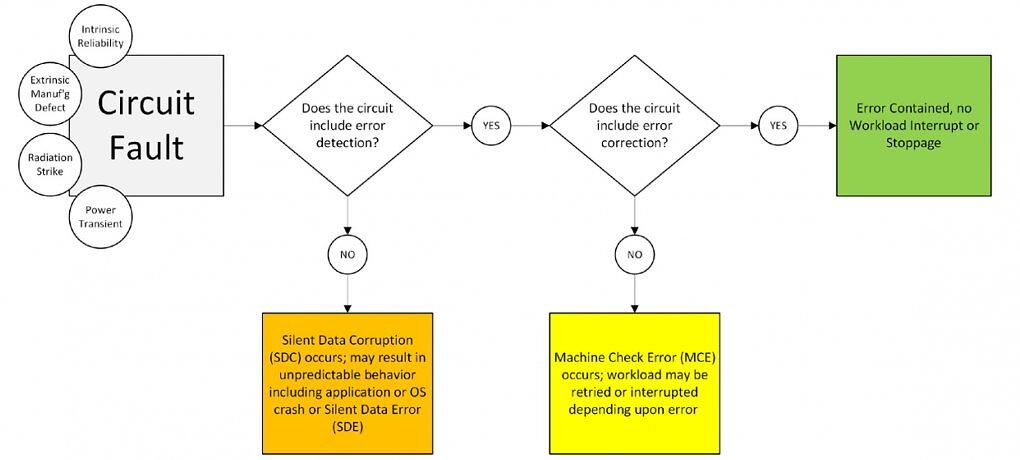

Ursachen und Ausprägungen von Fehlern in Prozessoren. Im besten Fall geht alles gut oder wird durch eine Fehlerkorrektur aufgefangen. Aber das ist nicht immer der Fall.
Wenn man einmal vom Raptor-Lake-Desaster absieht, gelang es Intel bislang gut, die Anzahl der Ausfälle niedrig zu halten. In Kombination mit immer größeren Rechenzentren wird der Testaufwand aber immer größer. Denn eine größere Anzahl an verbauten Prozessoren erhöht natürlich auch die Wahrscheinlichkeit eines Ausfalls im Gesamtsystem - und Cloud-Systeme wachsen stetig weiter. Ein "vollständiger" Funktionstest ist dabei nicht realistisch, denn schon eine einzige 64-Bit-Zahl deckt 18 Trillionen Möglichkeiten ab. Deshalb sucht Intel passende Anwendungen heraus, um mit möglichst wenig Tests die maximale Anzahl an Fehlern zu entdecken.
Messdaten über fünf Xeon-Generationen zeigen dabei, dass das keine leichte Aufgabe ist. Zwar reichen schon fünf Prozent der Gesamttests, um 50 Prozent der fehlerbehafteten CPUs herauszufiltern. Für eine Erkennungsrate von 90 Prozent steigt die Anzahl notwendiger Tests aber bereits auf das Zehnfache. Die Erkennungsrate flacht also immer weiter ab, und dementsprechend viele Durchläufe sind notwendig. Welche Tests dabei besonders gut geeignet sind, ist jedes Mal unterschiedlich. Laut Intel gibt es hier kein Schema, jede Architektur verhält sich anders. Die Ingenieure in den Testabteilungen müssen sich also jede Chipvariante einzeln vorknöpfen und anhand von Messdaten eigene Testdurchläufe erstellen, um den notwendigen Testaufwand zu reduzieren.
Quelle: Intel

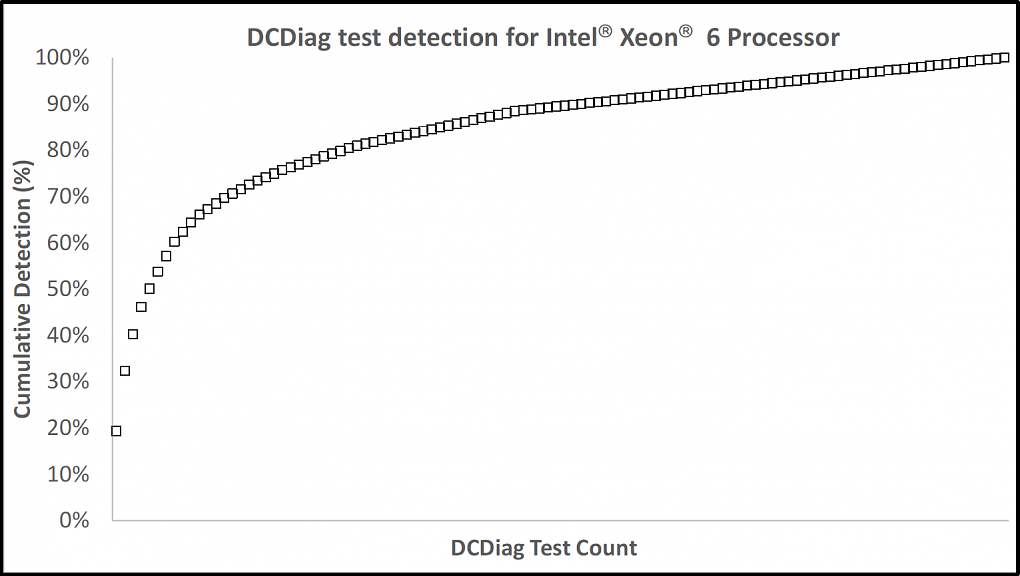

Anteil erkannter Defekte pro durchgeführten Testläufen in Intels DCDiag-Software. Um die letzten Prozent zu entdecken, sind sehr viele Durchläufe notwendig.
Ebenso interessant: Intel 4004 zum 54. Jubiläum: Riesiger Nachbau kommt ins Museum
Intels Analyse bezieht sich explizit nur auf Prozessoren, nicht auf SoCs oder GPUs. Ob zumindest dort ein brauchbares Schema zum Erstellen neuer Testroutinen existiert, ist momentan also noch unsicher. Möglicherweise sind zumindest die etwas weniger komplexen GPU-Shader hier dankbarer. Klar ist aber in jedem Fall: Es steckt ein gigantischer Aufwand dahinter, dass moderne Halbleiter mit vielen Milliarden Transistoren so problemfrei laufen, wie sie es heutzutage tun.
Hatten Sie schon einen CPU-Defekt? Welches Modell war es? Nutzen Sie die Kommentarfunktion und teilen Sie uns Ihre Meinung mit. Zum Kommentieren müssten Sie auf PCGH.de oder im Extreme-Forum eingeloggt sein. Sollten Sie noch keinen Account haben, könnten Sie über eine Registrierung nachdenken, die viele Vorteile mit sich bringt. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln.
Quelle: Intel (IEDM 2025)
