CES 2010: Neue Radeons der 5800er- und 5700er-Reihe von MSI mit eigenem PCB-Design - Bilder-Update

Original-Artikel: 10.01.2010
Neben dem Big Bang Fuzion zeigt MSI auf der CES auch eine Reihe neuer Grafikkarten auf Basis der aktuellen AMD-Produktpalette. Allen gemeinsam ist die Verwendung von "Military Class Components" für höchste Qualität, einer individuellen Kühllösung, einem Gigabyte DDR5-RAM und einem eigenen Platinen-Layout. Zu den Taktraten gibt es noch keine Angaben, der Aufbau lässt aber auf Modelle mit serienmäßiger Übertaktung schließen.

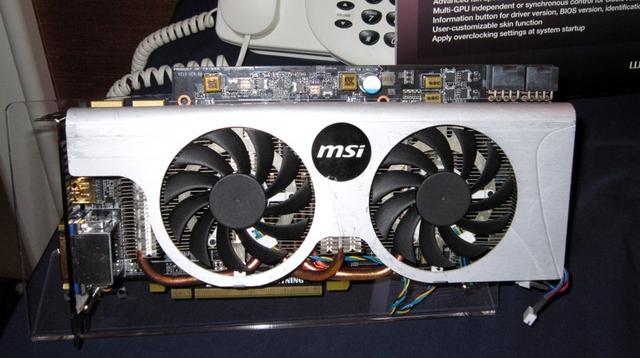

Das neue Top-Modell "R5870 Lightning" basiert auf der Radeon HD 5870. Das PCB der Karte fällt allerdings deutlich höher aus, als im AMD-Referenzdesign und nimmt unter anderem eine 12-Phasen PWM-Stromversorgung auf, die über gleich zwei 8-Pin-Anschlüsse mit Strom versorgt wird. Theoretisch wäre damit eine Leistungsaufnahme von maximal 375 Watt möglich - mehr, als eine HD 5970 unter Volllast verbraucht. Da eine normale HD 5870 meistens unter der 150 Watt-Grenze bleibt, dürfte die überdimensionierte Spannungsversorgung aber nur der Stabilität beim Extrem-Übertakten dienen. Um dieses zu erleichtern, verfügt die Karte zusätzlich über Messpunkte für Spannungskontrollen. Die entstehende Abwärme wird von einer "Twin Frozr II"-Kühllösung mit mehreren großformatigen Heatpipes und zwei großen Lüftern bewältigt, die ihre Abluft jedoch nicht nach außen leitet, wie es beim Referenzkühler der Fall ist.

Eine Klasse tiefer tritt die "R5850 Cyclone" an. Auf der Radeon HD 5850 basierend verfügt sie ebenfalls über eine überarbeitete Spannungsversorgung, jedoch nur mit zwei 6-Pin-Anschlüssen wie das Referenzmodell. Die Kühlung mit dem Namen "Cyclone" verspricht eine geringe Lautstärke und bietet ein offenes Design mit zwei Heatpipes und einen 9cm-Lüfter.

Dritter im Bunde ist die "R5770 Hawk" auf Radeon HD 5770 Basis. Ähnlich wie bei der 5870 Lightning stehen auch hier Spannungs-Messpunkte zur Verfügung und es kommt eine "Twin Frozr"-Kühllösung zum Einsatz. Die PWM-Stromversorgung wurde mit 6 Phasen halbiert, kann diese aber in Abhängigkeit der benötigten Leistung schalten und dadurch Strom sparen. Genau wie bei der R5850 Cyclone spart MSI auch hier den zweiten DVI-Ausgang des Referenzdesigns ein.

Update: 11.1.2010
Mittlerweile konnte PCGH-Reporter Carsten Spille eigene Bilder der neuen MSI-Radeons machen. Die oben genannten Specs der R5870 Lightning und der R5850 Cyclone werden damit auch offiziell von MSI bestätigt.
