Physik-Skalierung mit der Anzahl an Larrabee-Kernen [Quelle: siehe Bildergalerie]
Im Dunstkreis der GDC erschienen bisher drei Vorträge von Intel, welche sich mit der Grafikkarten-Architektur Larrabee beschäftigen. Den Anfang machte eine Studie zu Physikberechnungen auf Larrabee. Diese zeigte, dass durch geschickte Programmierung die meisten Physik-Probleme wie Fluid-, Cloth- oder Rigid-Body-Simulationen sehr gut mit der Anzahl an verfügbaren 1GHz-Larrabee-Kernen skalierte. Am besten kam dabei die Flüssigkeitssimulation weg, welche auch mit 64 Kernen noch einen Steigerungsfaktor von rund 60 aufwies - Rigid-Bodies kamen hingegen mit derselben Anzahl an Kernen nur auf eine Steigerung um circa Faktor 38, da der Code offenbar einen größeren Anteil serieller Anweisungen aufweist.
Larrabee New Instructions und Architektur Auch zu den Instruktionen und zum Design des Larrabee-Chips tauchten einige neue Informationen auf: So machte Intel sich viele Gedanken, um auch die Transformation stetiger Geometrieinformationen in das Raster der Bildschirmpixel sowie die Erzeugung der Dreiecke parallelisieren zu können. Mithilfe einer Unterteilung des Bildschirms in mehrere Kacheln konnte man auch diesem Prozess etwas mehr Parallelismus entlocken. Zugute kam den Ingenieuren dabei, dass nur 10 Prozent der Chipfläche für grafikspezifische Funktionen aufgewandt werden mussten - in der Hauptsache dürften dies die Textureinheiten sein - während der Rest komplett programmierbar ist.

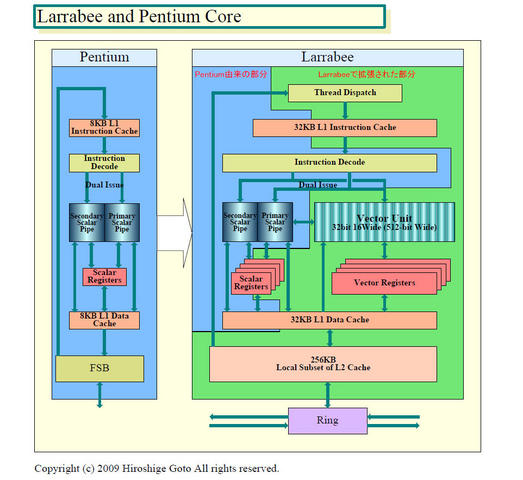

Larabee-Architektur: Skalare- und Vektor-Pipeline [Quelle: siehe Bildergalerie]
Im Larrabee arbeitet neben der vom Pentium übernommenen, skalaren in-order-Pipeline, die laut Intel "no surprises", also keine Überraschungen aufweisen soll, eine SIMD-Vektoreinheit mit einer Breite von 16 parallelen Ausführungseinheiten. Diese können über mehr als 100 neue Instruktionen (Larrabee New Instructions, LRBni) programmiert werden und sind laut (unklaren!) Aussagen Intels entweder alle oder fast alle in einem Taktzyklus bei einer Latenz von 4 bis 9 Zyklen zu "schedulen", also in Auftrag zu geben. Intel hat, wie Nvidia, offenbar einer pseudo-skalaren Anordnung der SIMD-Einheit den Vorzug vor einer extrem hohen ALU-Dichte gegeben. Dadurch laufen die Einheiten nur selten leer und lediglich die Ausführungszeit variiert mit der Anzahl der genutzten Kanäle, wenn die Compiler für alle 16 ALUs einer SIMD-Einheit bzw. eines Larrabee-Kerns genug zu tun finden. Sowohl die skalare wie auch die Vektoreinheit beherrschen vierfaches Hyperthreading um die anfallenden Latenzzeiten bei Speicher- oder Cache-Zugriffen zu kaschieren.
Für eine hohe Nutzbarkeit bei GPGPU-Aufgaben wie dem Raytracing und einer guten Dynamic-Branching-Performance kommen wie auch bei modernen GPUs Gather/Scatter-Anweisungen für das Schreiben bzw. Lesen eines Wertes auf/aus mehrere(n) verstreute(n) Speicherzellen.
Schematische Darstellung Intel Larrabee [Quelle: siehe Bildergalerie]
Intel Larrabee: Die Hardware Der Larrabee wird aus einer bislang unbestimmten Anzahl - vermutlich im Bereich von 32 - abgewandelten Pentium-Kernen bestehen, welche im Grunde auf die ab 1992 benutzte In-Order-Architektur der originalen Pentium-CPUs von Intel zurückgreifen. Dadurch werden Threads vom Prozessor nur nacheinander abgearbeitet werden. Im Gegensatz dazu sind aktuelle Hochleistungs-CPUs Out-of-Order-Modelle. Die Kerne des Larrabee verfügen über einen eigenen Cache und werden über den L2-Cache miteinander gekoppelt und synchronisiert. Durch die im Vergleich zum alten Pentium verkleinerte Fertigungsgröße werden die einzelnen Larrabee-Kerne nur einen Bruchteil der Leistungsaufnahme besitzen.
Intel Larrabee: Die Software Durch die x86-Kerne kann der Larrabee neben OpenGL und DirectX auch generische C/C++-Programme ausführen. Mit dieser CPU-ähnlichen Programmierbarkeit versucht Intel auf der GDC auch das Interesse bei kleinen Spieleentwicklern zu wecken. Vorhandene Spiele können durch die OpenGL- und DirectX-Unterstützung ohne Neuprogrammierung weiter genutzt werden. Intel arbeitet parallel an dem Spiel
Project Offset, um die Vorteile des Larrabees bei Verkaufsstart in Szene zu setzen. Zusätzlich soll spätestens mit dem Larrabee 2 das langerwartete Raytracing in Spielen Einzug halten. Entgegen anfänglicher Meldungen wird der Larrabee keine reine Raytracing-Platform.
Intel Larrabee: Ausblick Bis mindestens Ende des Jahres wird der Larrabee noch auf sich warten lassen. Sollte sich Intel beschließen den Larrabee gleich in 32 Nanometern zu fertigen, wird sich die Produktvorstellung weiter nach hinten verschieben.
Intel vs Nvidia: Rechtsstreit wirft Schatten auf Larrabee Nvidia hat wegen des Rechtstreits mit Intel jetzt damit gedroht die Larrabee-Entwiklung zu unterbinden. So nutze Intel laut Nvidias Aussage beim Larrabee und jedem integrierten Grafikchip die sogenannte "Nvidia IP", ohne dieser soll es Intel nicht möglich seine GPUs zu betreiben. Grund der neuen Anschuldigungen seitens Nvidia ist der Streit um das Cross-Licensing-Abkommen, in dem Intel nicht die Grundlage für Chipsätze mit integrierten Speicherkontrollern für Mikrprozessoren von Nvidia sieht.
Weitere Details finden Sie in unserem
Artikel zur Vorstellung von Intels Larrabbe-Architektur. und bei Intel selbst:
•
Game-Physics-Performance-on-Larrabee •
Rasterization on Larrabee & SIMD-Programming on Larrabee sowie bei
PC-Watch (jap.).
Alle Artikel zu
Grafikkarten von Nvidia und AMD/Ati finden Sie auf der Grafik-Themenseite. Eine aktuelle Grafikkarten-Kaufberatung finden Sie im Artikel
Ati- und Nvidia-Grafikkarten: Test-Übersicht und aktuelle Kauf-Tipps. Mehr zum
Geforce-Entwickler Nvidia und
Radeon-Entwickler AMD erfahren Sie in unseren Themen-Specials.
