Geforce GTX 260: So unterscheiden Sie 65- und 55-nm-Modelle voneinander

Während sowohl die Geforce GTX 285 als auch die GTX 295 eindeutig erkennbar neue Produkte sind, vollzog Nvidia bei der GTX 260 einen heimlichen Wechsel. Der Name blieb, die Hardware dahinter änderte sich. Nvidia begründet das Schweigen damit, dass man die GTX 260 erst kurz davor aktualisiert habe. Die Leistung der alten GTX 260 wurde nach dem Launch der Radeon HD 4870 nach oben korrigiert, um konkurrenzfähig zu bleiben: Anstatt von 6 arbeiten nun 7 Texture Processing Clusters (TCPs), resultierend in 216 ALUs und 72 TMUs anstatt derer 192/64. Die Leistung durch diese Maßnahme stieg zwischen fünf und neun Prozent; die Fertigung blieb bei 65 Nanometern Strukturbreite. Und was tat sich beim heimlichen Wechsel auf 55 nm?

GTX 260: 65 gegen 55 Nanometer

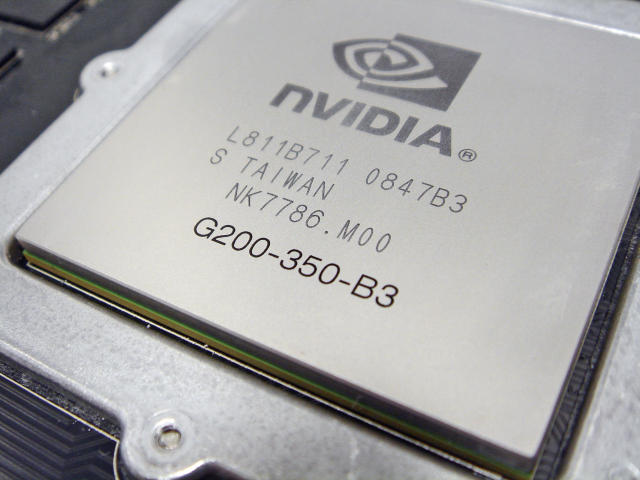

Nicht viel - zumindest für Sie als Käufer. Nvidias Vorgabe für die neue GTX 260 sind noch immer 216 ALUs, 72 TMUs und ein Takt von 576/1.242/999 MHz (GPU/ALU/VRAM). Die Schrumpfkur der GPU resultiert jedoch in gesenkter Leistungsaufnahme und - wichtig für Nvidia - geringeren Fertigungskosten. Letztere sind der Grund, warum man die Änderungen auch auf das PCB (Printed Circuit Board; die Platine) ausweitete. Eine sparsamere GPU erfordert unter anderem eine weniger potente Spannungsversorgung und geringeren Kühlaufwand.

Basiert die GTX-260-65nm auf dem üppigen GTX-280-PCB, wurde die neue Platine besser auf die gesunkenen Anforderungen abgestimmt. Wie bei der Geforce GTX 285 bringt Nvidia nun alle Speicherchips auf der Vorderseite unter. Bei der "alten" GTX 260 sitzen sieben Chips à 64 MiByte vorne und ebenso viele auf der Rückseite. Die Gesamtmenge (896 MiByte) und Busbreite (448 Bit) bleiben unangetastet - so auch die Leistung. Interessant ist, dass auch das neue Design noch zwei 6-Pin-Stromstecker benötigt. Die (bisher nicht offiziell kommunzierte) TDP der neuen Karte überschreitet demnach 150 Watt. Doch genug der Theorie, kommen wir zur eindeutigen Unterscheidung zwischen Alt und Neu.
