MOnSter 6502: Kult-CPU MOS 6502 aus 4.769 Teilen nachgebaut
Der MOS 6502 ist ein klassischer Prozessor aus der 8-Bit-Zeit und war das Herzstück vieler Computer wie dem Apple I, dem Commodore VC-20 oder auch dem Atari 800. Sogar das Nintendo Entertainment System setzte auf diese CPU. Unter dem Titel MOnSter 6502 gibt es nun einen funktionierenden Nachbau mit 4.769 Komponenten, der über 30 x 38 Zentimeter groß ist.
Die Idee, einen Prozessor aus den 80er Jahren mit handelsüblichen Komponenten nachzubauen, ist etwas ungewöhnlich. Das gibt auch Eric Schlaepfer zu, der den MOS 6502 in seinem Projekt MOnSter 6502 aus 4.769 Komponenten funktionsfähig nachgebaut hat. Auf der Projekt-Webseite beantwortet Schlaepfer daher auch die Frage, ob er durchgedreht sei, mit "wahrscheinlich".

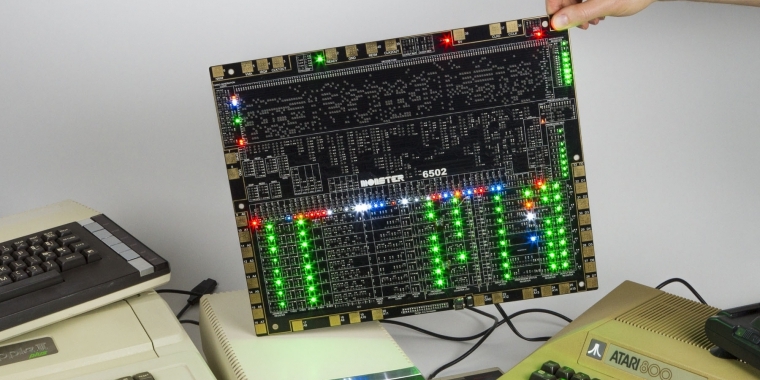

Der Nachbau wurde auf einer vierschichtigen Platine mit 12 x 15 Zoll (rund 30,5 x 38 Zentimeter) realisiert und dabei alle Transistoren des originalen 6502 1:1 berücksichtigt. Insgesamt gibt es 4.237 aktive Transistoren und 998 weitere Komponenten, die nur für den Nachbau notwendig waren, darunter 313 LEDs zur Anzeige und entsprechende Chips zur Ansteuerung. Auch zusätzliche Widerstände für die LEDs und Dioden für den Schutz vor elektrostatischer Entladung wurden verbaut.
Die Größe des Nachbaus sorgt natürlich dafür, dass die elektrische Kapazität ebenfalls größer ist und daher kann der MOnSter 6502 auch nicht mit der Originalgeschwindigkeit eines 6502 laufen. Theoretisch wäre es denkbar, die Nachbau-CPU mit einem speziellen Kabel beispielsweise mit dem Prozessor-Sockel eines Apple II zu verbinden, doch funktionieren würde das laut Schlaepfer nicht, da der Computer viele Timing-Tricks verwendet. Mit einem deutlich langsameren Nachbau-Prozessor wäre das nicht möglich.
Auch zur Größe gibt es interessante Daten. Der MOnSter 6502 ist rund 7.000 Mal größer als ein echter 6502. Würde man einen Motorola 68000 auf diese Weise nachbauen, wäre die CPU rund 1,7 Quadratmeter groß und ein Apple A8X würde sogar 286 Quadratmeter belegen. Allerdings gibt es keine Pläne, einen anderen Prozessor nachzubauen. (via Hardwareluxx)
