[PLUS] Wasserkühlung in der Praxis: Einfluss von Lüfterbestückung und Radiatordicke

In jeder Wasserkühlung entscheidet der Wärmetauscher an der Schnittstelle zwischen Kühlmedim und Luft als entscheidender Faktor über die Leistungsfähigkeit, also über die maximal abführbare Wärmeleistung sowie die damit verbundenen Lautheit. Radiatoren bieten dabei mit beidseitig angebrachten Gewinden in der Theorie große Freiheiten bei der Positionierung der Lüfter, welchen in der Praxis oftmals aber nur geringe Aufmerksamkeit geschenkt wird. Wir wollen austesten, welche Kombinationen aus Lüftern und Radiator zusätzliche Leistungsreserven freilegen, und bestimmen in der beliebten 3×140-mm-Klasse die effizientesten Konfigurationen über unterschiedliche Radiatordicken und Lüfterbestückungen hinweg.

Wohin mit den Lüftern?

Wird ein Rechner mit einer internen Wasserkühlung ausgestattet, werden die Lüfter gerne zwischen Gehäuse und Radiator versteckt, was je nach Position im Gehäuse (einsaugend vorn oder ausblasend oben) in Push- oder Pull-Betrieb resultiert. Das heißt, die Lüfter blasen entweder durch den Radiator (Push) oder saugen Luft durch ihn an (Pull). Gedanken an eine bestimmte Lüfterposition und -richtung erscheinen dagegen meist überflüssig, denn Radiatoren weisen typischerweise keine Vorzugsrichtung auf. Seltene Ausnahmen sind Wärmetauscher mit Gegenstromprinzip wie Watercools HTF4 und die Black Ice GTX von Hardware Labs oder Exemplare mit asymmetrischer Lüftervorkammer, wie zum Beispiel die betagte SR1-Serie ebenfalls von Hardware Labs. Sie erreichen nur in bestimmter Durchfluss- und/oder Belüftungsrichtung ihren maximalen Wirkungsgrad.

Vorteil der Push-Pull-Konfiguration

Alle Radiatoren profitieren in unserem Test deutlich von einer beidseitigen Lüfterbestücktung. Wir klären den Modus mit Beispielen im Detail auf.

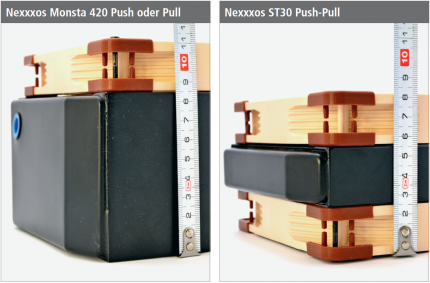

Radiator perfekt belüften (3) Radiator perfekt belüften (4) Die Push-Pull-Konfiguration beschreibt die beidseitige Bestückung des Radiators mit Lüftern, was in unserem Fall zweimal drei, also insgesamt sechs 140-mm-Lüftern entspricht. Idealerweise kombinieren Sie dabei einen dünnen Radiator (z.B. Nexxxos ST30 420) mit der doppelten Lüfteranzahl (vgl. Bilder rechts oben). Dabei kommt der Preisnachteil gegenüber der Luxuskonfiguration mit Alphacools Nexxxos Monsta 420 und einer Lüfterreihe trotz der in unserem Fall genutzten hochpreisigen Noctua-Lüfter (NF-A14 FLX, 25 Euro pro Stück) mit nur 25 Euro Preisdifferenz kaum zum Tragen:

• 6x Noctua NF-A14 FLX (6x 25 Euro); 1x Alphacool Nexxxos ST30 420 (85 Euro); Gesamtdicke 80 mm; Summe: 235 Euro
• 3x Noctua NF-A14 FLX (3x 25 Euro); 1x Alphacool Nexxxos Monsta 420 (135 Euro); Gesamtdicke 110 mm; Summe: 210 Euro

Die Kühlleistung profitiert vom kompakten Sandwich jedoch signifikant. Als Beispiel betrachten wir die (geometrisch) maximale Spreizung zwischen dünnem Nexxxos ST30 420 und dickem Nexxxos Monsta 420: Bei 750 Umdrehungen pro Minute ist der dünnere Radiator mit 7,3 Kelvin Temperaturdifferenz zwischen Wasser und Luft 20 Prozent stärker als sein monströses Gegenstück mit nur einer Lüfterreihe (9,0 respektive 9,2 Kelvin).

Artikel teilen

[PLUS] Wasserkühlung in der Praxis: Einfluss von Lüfterbestückung und Radiatordicke PCGH Plus: Ein Radiator bietet unterschiedliche Möglichkeiten zur Montage von Lüftern. Wir ermitteln, welche Konfigurationen dabei besonders effektiv sind. Der Artikel stammt aus PC Games Hardware 02/2018.
