Radeon RX 9070 XT: Video zeigt GPU-Reparatur nach Schaden durch schweren Kühler
Eine brasilianische Reparaturtechnikerin zeigt in einem Video die Instandsetzung einer XFX Radeon RX 9070 XT, bei der offenbar der Kühler zu schwer war.
Grafikkarten und ihre Kühler sind in den vergangenen Jahren bekanntlich immer schwerer und wuchtiger geworden, besonders im High-End-Bereich. Dass das zu einem Problem für die Haltbarkeit werden kann, verdeutlicht ein aktuelles Video der brasilianischen Computer- und Elektroniktechnikerin Mariana Tomáz auf ihrem Youtube-Kanal TriTech Informática, in dem sie eine Radeon RX 9070 XT mit mutmaßlichem Schaden durch hohe Belastung repariert.
Die defekte Grafikkarte war vor der Aufnahme bereits teilweise repariert worden, wobei die ursprünglich als fehlerhaft festgestellte 1,8-Volt-Stromversorgung wiederhergestellt worden war, doch eine Bildausgabe blieb weiterhin aus. Die Technikerin untersuchte daraufhin die Lötstellen des Grafikchips und stellte nach eigenen Angaben fest, dass diese an den Ecken der GPU ungewöhnlich aussehen, weswegen ein Schaden durch hohe Belastung aufgrund des großen Kühlers vermutet wurde.

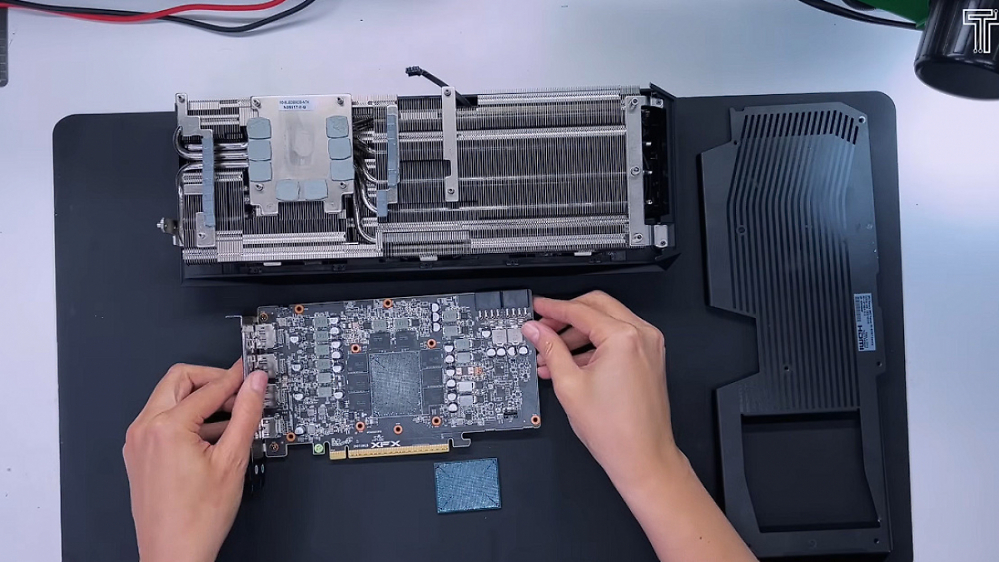

Das Custom-Design von XFX war nämlich mit einem Kühler ausgestattet, der deutlich größer war als die Leiterplatte selbst, was bei vielen High-End-Grafikkarten natürlich durchaus üblich ist. Der größte Teil des Gesamtgewichts entfällt auf die Kühlkörperbaugruppe, wobei das Gewicht des Kühlers auf etwa 1,0 bis 1,1 kg geschätzt wurde, während das Gewicht bei vollständig montierter Karte bei etwa 1,3 kg lag. Auf die Platine entfallen demnach schätzungsweise nur etwa 200 Gramm.
Schwere Grafikkarten: Stütze oder Halterung wird empfohlen
Interessant ist auch, dass es für die Radeon RX 9070 XT laut der Technikerin noch keine kompatible Reballing-Schablone geben soll, weswegen jede Lötkugel von Hand aufgebracht werden musste. Später zeigte sich, dass die Karte korrekt hochfuhr und in GPU-Z normale Werte anzeigte, wobei das Testsystem auf PCI-E x8 beschränkt war.
In dem Video wird darauf hingewiesen, das GPU-Kühler ohne ordnungsgemäße Halterung oder ohne ausreichende Verstärkung unter dem Kühler ein Grund dafür sein können, dass sich Speicher- oder GPU-Lötstellen von der Leiterplatte lösen. In diesem Fall können die BGA-Pads den Kontakt zur GPU verlieren, was dazu führt, dass die Karte instabil wird oder nicht mehr funktioniert. Die Reparatur besteht dann meist darin, die GPU zu entfernen, beschädigte Pads zu reparieren, den Chip neu "zu ballen" und wieder auf die Leiterplatte zu löten. Um dem vorzubeugen wird eine Grafikkartenstütze empfohlen, wie es sie schon für wenige Euro beispielsweise bei Amazon gibt.
Mitmachen und kommentieren
Wie stehen Sie zu diesem Thema? Die PCGH-Redaktion freut sich über Ihre fundierte Meinung in den Kommentaren zu dieser Meldung. Sollten Sie noch keinen Extreme-Account haben, laden wir Sie zu einer Registrierung im Forum ein. Beachten Sie beim Kommentieren aber bitte die gültigen Forenregeln. Folgen Sie gerne PCGH bei 🔈 Youtube oder 💬 Whatsapp und erhalten Sie Neuigkeiten zu Grafikkarten, CPUs und Gaming direkt in Ihrem Feed.
Quelle: via Videocardz
[Ins Forum, um diesen Inhalt zu sehen]
Die 6800 XT, die ich vorher drin hatte, war auch ein ziemliches Monstrum, aber die Kühlung der Reaper ist, ohne OC, auch sehr gut und gleichzeitig ist so viel mehr Raum für Luft! Auch der Einbau und etwaige Umbauarbeiten im Gehäuse sind geradezu eine Leichtigkeit.
Ich will das ehrlich gesagt nicht mehr missen, aber solche wirklich guten Grafikkarten im schmalen Format (2 Slots) sind leider echt selten geworden.
Ich hatte auch mal eine gebrauchte GTX 980 Ti und die hab ich, zur Sicherheit, angebunden, damit das PCB nicht so wahnsinnig durchhängt.
Das ist bei aktuellen Karten nicht mehr der fall, da hängt ein gutes Stück hinten einfach blank, wodurch die Halterungen zur Pflicht werden. Die einzigen Karten bei denen solche Trümmer gerechtfertigt sind wären meiner Meinung nach nur Nvidias 4090 & 5090.
Schwere Karten sind natürlich problematisch, aber es gibt auch Schwergewichte unter den CPU-Kühlern. Deswegen immer schön Backplate verwenden
Gruß T.
Als vergleich nehme ich einfach mal meine damalige Giagbyte Windforce GTX 770 2GB mit 250W TDP vs. XFX's 9070 Quicksilver 16GB mit 22W TDP;
9070 = 30W weniger Verbrauch
9070 = kürzeres PCB
9070 = Kühler aber ein dermaßen großer Trümmer als ob man übertrieben gesagt Brennstäbe aus einem Atomkraftwerk runterkühlen müsste
Die Proportionen machen 0 Sinn.
Desweiteren sieht man ja auch aus der Community das Ghettomods bessere Kühlergebnisse liefern, statt der Popeligen 3x 90 oder 3x 100mm Lüfter sollte man eben direkt die Fläsche richtig nutzen und 2x 120 oder 140mm Lüfter auf die Kühlkörper packen, dann wäre auch der Überschuss derer in Relation zum PCB effektiv genutzt.
