Was macht Netzteile mit digitaler Regulierung hochwertiger als analog gesteuerte?

Am Netzteil wird Wechselstrom aus der Steckdose eingespeist (in Deutschland mit einer Spannung von 230 Volt) und dann zuerst in Gleichstrom mit niedrigeren Spannungen umgewandelt, die von den Komponenten des PCs benötigt werden, bevor er geglättet und an Grafikkarte, Mainboard, Prozessor, Datenträger, Lüfter und Beleuchtungselemente verteilt wird. Die umgewandelten Gleichspannungen betragen 3,3, 5 und 12 Volt, die von hochwertigen Netzteilen mit geringen Schwankungen und niedriger Restwelligkeit ausgegeben werden. Der Vollständigkeit halber seien auch noch die 5-Volt-Standby- sowie die -12-Volt-Leitungen erwähnt, an die jedoch üblicherweise keine hohen Leistungsansprüche gestellt werden. Ein höherer Wirkungsgrad sorgt für effizienteren Betrieb und weniger entstehende Abwärme. Gute und moderne Netzteile müssen zudem in der Lage sein, schnell auf extreme Stromspitzen reagieren zu können, die insbesondere bei aktuellen Grafikkarten häufig vorkommen. Eine zuverlässige Kühlung ist hingegen maßgeblich für eine hohe Lebensdauer verantwortlich und sollte möglichst wenig störende Nebengeräusche verursachen.

Quelle: Be Quiet Quelle: Be Quiet Quelle: Be Quiet

Traditionell werden die Funktionen eines PC-Netzteils von analogen Schaltkreisen überwacht und gesteuert. Digitale Steuerungskonzepte bieten im Vergleich nützliche Vorteile. Der Begriff "digitales Netzteil" existiert schon eine ganze Weile, wird im Zusammenhang mit Computer-Netzteilen jedoch teilweise unterschiedlich ausgelegt, was zu Missverständnissen führen kann. Eine verwendete Interpretation beschreibt Netzteile mit hilfreichen oder verspielten technischen Ergänzungen wie einem eingebauten Bildschirm oder einer Schnittstelle zum Auslesen elektrischer Werte sowie manueller Justierung der Lüfterkurve über eine mitgelieferte Software. Diese Netzteile werden häufig mit dem Schlagwort "digital" beworben, weil die Funktionen durch einen Mikrocontroller und diskrete Signalübermittlung ermöglicht werden. Die Umsetzung eines Netzteils mit digitaler Schnittstelle zum Auslesen von Leistungswerten ist jedoch auch bei Verwendung analoger Bauteile zur Regulierung des Netzteils möglich. Eine digitale Schnittstelle für den Datenaustausch lässt also keine Rückschlüsse auf die eigentliche Leistungsqualität des Netzteils zu, welche mit analoger Steuerung nicht an eine digitale Regulierung herankommt.

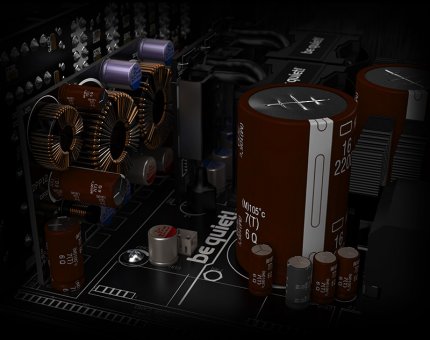

Quelle: Be Quiet 8 Dark Power Pro 12 Highlight Visuals12 Die Bedeutung, auf die wir in diesem Artikel näher eingehen möchten, wird teilweise auch als "Digital Power" oder "Intelligent Digital Power" bezeichnet, und umfasst Netzteile mit digitaler Überwachung und Steuerung der grundlegenden Funktionen. Dies führt zu präziserer Regulierung der Netzteilfunktionen, was wiederum die Signalqualität und Effizienz verbessert.

Diese Unterscheidung der Begrifflichkeiten ist wichtig, da auch bei der Umsetzung digital gesteuerter Netzteile unterschiedlich umfangreiche Lösungen existieren. Sogenannte semi-digitale Netzteile verfügen lediglich über einen digital geregelten Leistungsfaktorkorrekturfilter (PFC). Erst wenn auch der LLC-Schaltkreis, der Synchrongleichrichter (SR), die Spannungsregulierung und die Schutzschaltungen digital gesteuert werden, spricht man von einem volldigitalen oder einfach nur digitalen Netzteil.

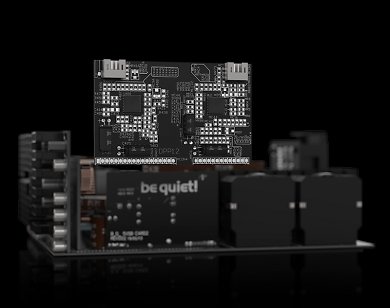

Analoge Netzteile verwenden zur Überwachung und Regelung der Ausgangsspannungen auf der DC-Seite und des PFC eine analoge Schaltung. Beim digitalen Netzteil wird diese Rolle von einem oder mehreren Mikrocontrollern übernommen. Diese Steuerelemente überwachen den PFC, die Lüftersteuerung, die Regulierung der LLC-SR-12V-Schaltkreise sowie die Auslösepunkte der Schutzschaltungen und können die Parameter flexibel an die jeweiligen Anforderungen anpassen. Die digitale Steuerung reagiert schneller und misst präziser als eine analoge, was stabilere Spannungsregulierung und geringere Restwelligkeit bedeutet. Je schneller die MOSFETs der LLC- und SR-Schaltkreise im Netzteil angesteuert werden, desto geringer sind die Totzeiten, was in einem höheren Wirkungsgrad resultiert und die Umsetzung von Netzteilen mit der höchsten Effizienz-Einstufung "80 PLUS Titanium" erleichtert. Außerdem ermöglicht der Mikrocontroller ein optimales Verhalten der Leistungsfaktorkorrektur über den gesamten Lastbereich des Netzteils, wodurch ein besserer Leistungsfaktor sowie eine höhere Effizienz erreicht wird.

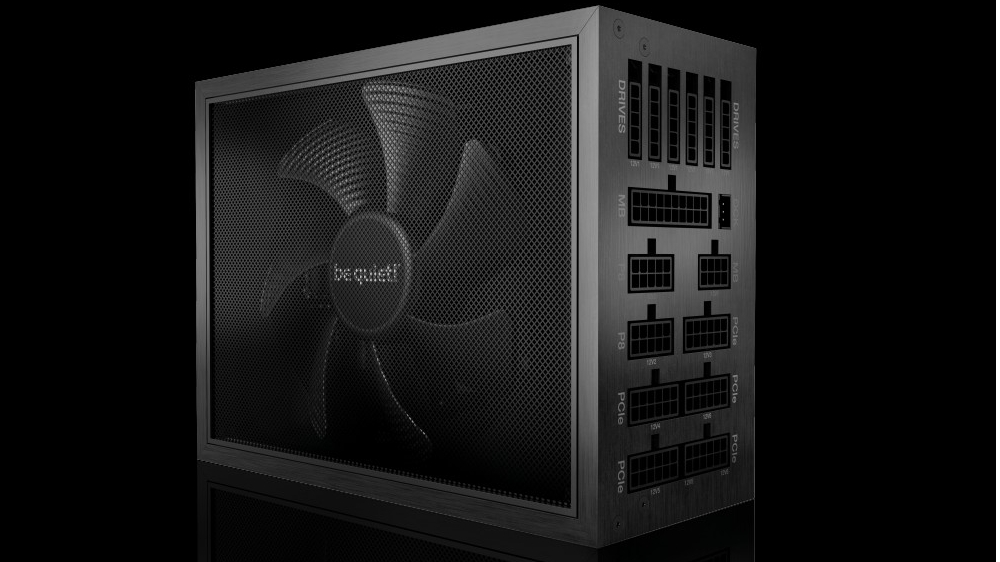

Aus diesen Gründen hat sich be quiet! entschieden, die Neuauflage seiner Flaggschiffreihe "Dark Power Pro" mit komplett digitaler Regelung zu gestalten. Das Dark Power Pro 12 verkörpert für Enthusiasten, die das Beste vom Besten erwarten, ein extrem leistungsstarkes, leises und langlebiges Netzteil. Mehr dazu auf der be quiet! Homepage.
