LGA 1156 Overclocking Mainboard von EVGA abgelichtet

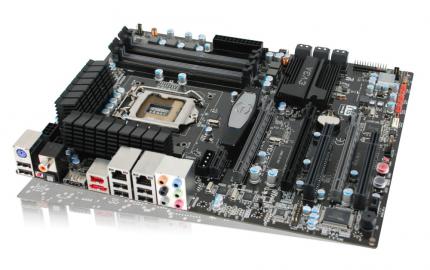

Quelle: xtremesystems.org Das I/O-Panel der EVGA Platine mit der Produktnummer 132-LF-E657 weißt wenig Überraschungen auf. Peter "Schamino" Tan alias "LardArse" ist einer der bekanntesten Overclocker der Welt und erfreut sich einer guten Unterstützung durch diverse Hardwarehersteller. Entsprechend oft präsentiert er die ersten Bilder bis dato unbekannter und oft erst Wochen später im Handel erscheinender Hardware. Diesmal eine EVGA-Platine mit der Produktnummer 132-LF-E657 und noch unbekanntem Namen.

Die Platine basiert auf dem vielfach beschriebenen Intel-P55-Chipsatz. Entsprechend kommt ein Sockel 1156 für künftige Core i5 und i7 CPUs auf Lynnfield-Basis samt Dual-Channel-DDR3- Interface zum Einsatz. Erweiterungskarten finden ihren Platz in zwei PCI, einem PCI-E x1- oder drei mechanischen PCI-E-x16-Slots, die elektrisch mit x16/0/x4 oder wahlweise x8/x8/x4 angebunden sind. Wie vom Grafikkartenspezialist EVGA nicht anders zu erwarten, verfügt das Board über eine SLI-Lizenz.
Ein Slot für Braidwood-Flash-Module, 3 USB-Header und 6 SATA-2-Anschlüsse runden das dürftige Angebot Chipsatz-interner Schnittstellen ab. Auf zusätzliche Controller-Chips für weitere Anbindungsmöglichkeiten verzichtet EVGA - in Anbetracht der Probleme mit SATA-3-Controllern vielleicht ein Vorteil. Extrem-Übertakter freuen sich auf alle Fälle über den Wegfall unnötiger Stabilitätsrisiken.

Ganz auf die Bedürfnisse dieser Zielgruppe ist auch der Rest der Platine zugeschnitten, womit wir bei den eigentlichen Features wären:
Die Spannungsversorgung besteht zwar "nur" aus 12 Phasen, deren Schalttakt liegt mit 300 bis 1100kHz aber im Bereich der bekannten EVGA-X58-Classified-Serie. Im Inneren des Sockels finden sich hochwertige Keramikkondensatoren, wie sie auch auf CPUs zum Einsatz kommen. Gleich zwei 8pin-12V-Stecker ermöglichen den Anschluss ausreichender Netzteilleistung. Ebenfalls doppelt ausgeführt ist der Taktgeber, was Übertakter auf klarere Signale und gesteigerte Stabilität hoffen lässt. Das BIOS ist gleich dreifach vorhanden und für den Wechsel zwischen verschiedenen Versionen steht ein Schalter auf der Platine zur Verfügung. Einstellungen können aber auch direkt über ein externes Modul mit eigenem Display vorgenommen werden.

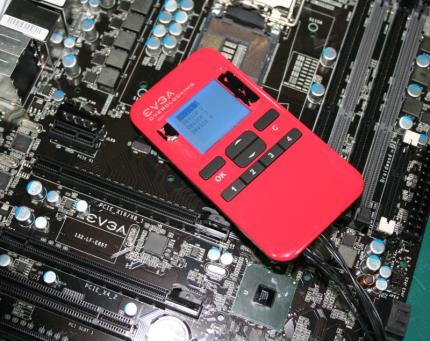

Quelle: xtremesystems.org Über die externe "Fernbedienung" ist noch wenig bekannt... Speziell für Benchsessions stehen Jumper zur Verfügung, die einzelnen PCI-E-Slots das power-good-Signal vorenthält und sie damit effektiv von der Stromversorgung trennt. So ist es möglich, nur mit einer primären Grafikkarte zu benchen, ohne weitere Karten zu demontieren oder aufwändig kühlen zu müssen. Auf Freunde ausladender Grafikkühler und -ports nimmt EVGA beim Slot-Layout Rücksicht. So befindet sich zwischen den x16-Slots jeweils ein Slot Abstand. Zusätzlich ist der elektrisch mit vier Lanes angebundene Slot in der Mitte positioniert, das heißt bei Verwendung von nur zwei Grafikkarten steht ein Abstand von drei Slots zur Verfügung.
Für den CPU-Kühler gibt es neben den normalen LGA-1156-Löchern auch einen zweiten Satz. Dieser ist zwar aus Platzgründen um 1° verdreht, hat aber die vom LGA 775 bekannten Lochabstände. Alte High-End-Kühler lassen sich so bequem weiterverwenden.

Konventionell präsentiert sich dagegen das I/O Panel: Sechs USB-Anschlüsse, Dual-LAN, E-SATA, Firewire und die üblichen Audioausgänge werden geboten. Ein kleiner Schalter dürfte dem BIOS-Reset dienen und mit einem einzelnen PS/2-Port findet sich hier die einzige Legacy-Schnittstelle des gesamten Boards.

Artikel teilen

Mit Nvidia-LGA-775-Chipsätzen hatte EVGA seinerzeit den Einstieg ins Mainboard-Geschäft gewagt und bietet heute eine breite Palette von X58-Mainboards. Für den kommenden Lynnfield will man eine waschechte Overclocker-Plattform auf P55-Basis verkaufen.
