Bilder vom ersten X58-Mainboard mit NF200-SLI-Chip
Die 6 PCI-Express-x16 Slots des Asus P6T6 WS Revolution ernteten bereits einiges an Aufmerksamkeit. Neue Bilder enthüllen jetzt die technische Basis des Core-i7-Boards.
Quelle: Xfastest.com

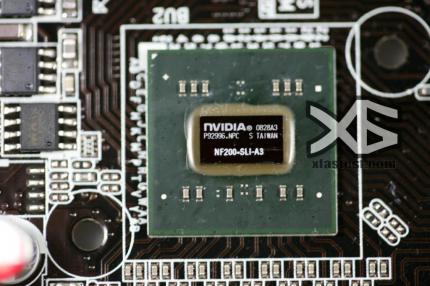

Der NF200 PCI-Express-Switch (Bild: Xfastest.com)
Nach dem Nvidia bekannt gab, dass Mainboards mit Intel-X58-Chipsatz auch ohne zusätzliche Nvidia-Chips eine SLI-Lizenz erhalten können, sah es lange Zeit so aus, als würde gar kein Hersteller den unbeliebten NF200 verwenden. Aber Xfastest.com präsentiert jetzt Bilder, die ein Asus P6T6 WS Revolution samt NF200 zeigen.
Dieser ermöglicht es, mit 16 PCI-Express-Lanes des X58-Chipsatzes zwei PCI-Express-x16-Slots zu versorgen, so dass bei Bedarf jede der beiden Karten die volle Bandbreite nutzen kann. Im Gegensatz zu anderen PCI-Express-Switches weist der NF200 sehr geringe Latenzen auf, so dass er auch für Grafikkarten nutzbar ist. Beispiele hierfür sind Nvidias 780i Chipsatz, der aus einem 680i und einem NF200 besteht, oder auch Intels Skulltrail-Plattform, die dank zweier abgespeckter "NF100"-Chips bis zu 4 Grafikkarten aufnehmen konnte.
Dem kommenden P6T6 WS Revolution verhilft der Chip nun zu insgesamt 54 PCI-Express Lanes, von denen 6 von der Southbridge, 16 direkt von der Northbridge und 32 vom NF200 bereitgestellt werden. Abseits der fürstlichen Ausstattung mit PCI-Express Steckplätzen bietet das Mainboard eine gehobene, aber konventionelle Ausstattung, die neben 6 RAM-Steckplätzen und 2 LAN-Ports auch 6 USB, 2 eSATA und 8 interne SATA Anschlüsse umfasst.
Ältere Schnittstellen werden dagegen ausgemustert. So wird auf PCI-Slots komplett verzichtet und es gibt nur einen PS/2-Anschluss. Parallel-Port und RS-232 Schnittstelle fehlen ebenfalls, was für ein selbst ernanntes Workstation-Mainboard, wie das P6T6 WS Revolution, ungewöhnlich ist.
Auch die großzügige Heatpipe-Konstruktion, die Southbridge, Northbridge, NF200 und Spannungswandler abdeckt, erinnert eher an Mainboards für den Heimanwendermarkt. Dafür scheint es Asus gelungen zu sein, den NF200 auch ohne zusätzliche Lüfter ausreichend zu kühlen.
Zuletzt waren i780-Mainboards und Skulltrail durch teilweise laute Lüfter aufgefallen, was inbesondere bei letzterem den PCI-Express-Switches angelastet wurde.
