PCGH-Test: Edel-Grafikkarten HD 4850 Vortexx Neo Edition
Der Online-Shop edel-grafikkarten.de hat sich darauf spezialisiert, gewöhnliche Karten mit alternativen Kühllösungen zu modifizieren. Wir haben uns eine dieser Kreationen ins Testlabor geholt und einem Test unterzogen.[br]
Die Karte
Unser Testexemplar hört auf den Namen HD 4850 Vortexx Neo Edition. Wie der Name bereits impliziert, wurde eine gewöhnliche HD 4850 mit dem Votexx Neo aus dem Hause Akasa kombiniert.
HD 4850 Vortexx Neo Edition: GPU-Z Bild
Das BIOS unserer Radeon musste erst noch aktualisiert werden, da die Karte sonst nicht stabil lief. Dies ist jedoch dem frühen Zeitpunkt unseres Samples geschuldet. Edel-Grafikkarten versicherte uns, dass alle im Shop erhältlichen Karten über das richtige BIOS verfügen. Die HD 4850 taktet im 2D-Betrieb mit 160/500 Megahertz, in 3D liegen 700/1.150 statt der üblichen 625/993 Megahertz an. Damit ist die Radeon rund 10-15 Prozent schneller als das Referenzdesign.
Der Kühler
Der Vortexx Neo stammt von Akasa und ist laut PCGH-Preisvergleich auch einzeln für rund 20 Euro erhältlich. Der Dual-Slot-Kühler arbeitet wie die bekannten Arctic Cooling VGA-Silcencer nach dem DHES-Prinzip (Direct Heat Exhaust System), die warme Abluft wird also aus dem Gehäuse befördert. Der 80-Millimeter-Propeller nach Radial-Bauart ist blau beleuchtet und dreht bei 12 Volt mit 2.700 U./min; angeschlossen wird er mit einem 3-Pin-Stecker. Zudem ist die Plastikverkleidung UV-reaktiv und leuchtet daher im Dunklen ebenfalls bläulich - vorausgesetzt, eine entsprechende Lichtquelle ist verbaut.

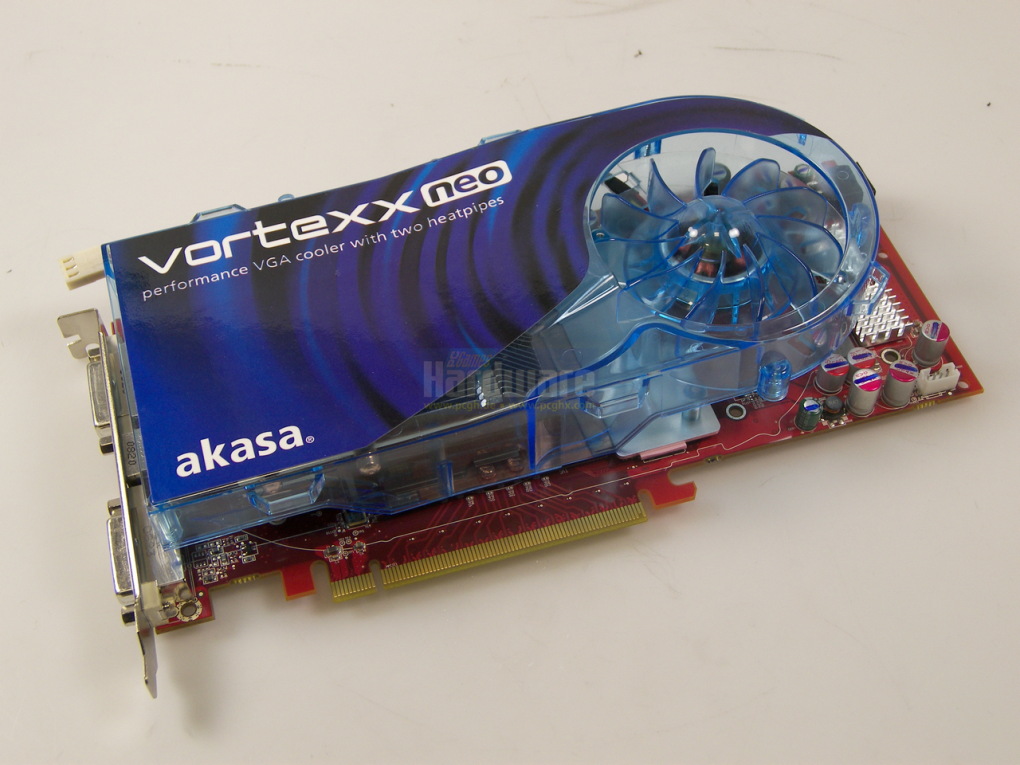

HD 4850 Vortexx Neo Edition: Die Karte
Der Video-Speicher wird nur durch eine dünne Aluminium-Platte - welchen keinen Kontakt zum restlichen Kühlkörper hat - samt Wärmeleitpads auf Temperatur gehalten. Die wichtigen Spannungsregulatoren werden durch kleine Aluminium-Kühlkörper abgedeckt. Der Boden unter dem Lüfter verfügt über zusätzliche Schlitze, somit erhalten die Regulatoren eine Extra-Portion Frischluft.

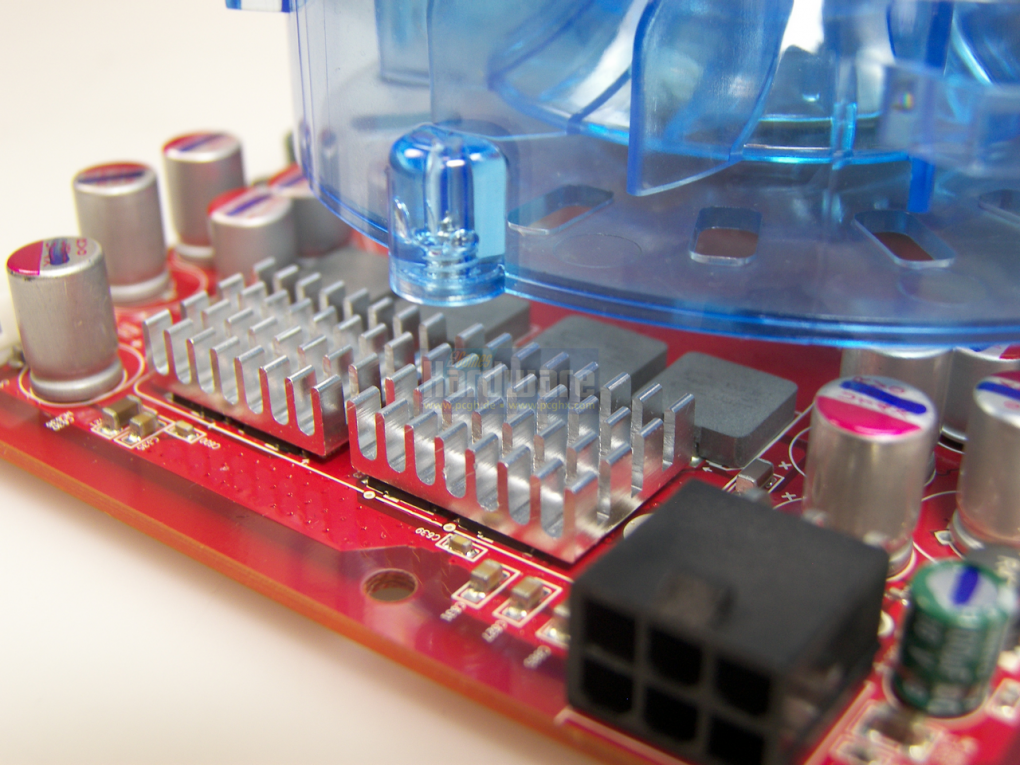

HD 4850 Vortexx Neo Edition: Die Kühlung der Spannungsregulatoren
Der eigentliche Kühlköper setzt auf eine Bodenplatte aus Kupfer mit zwei Heatpipes aus dem gleichen Material. Diese leiten die Abwärme an 33 Aluminium-Lamellen weiter, der Lüfter sorgt für den Abtransport. Edel-Grafikkarten setzt zudem auf die hochwertige Arctic Silver 5 Wärmeleitpaste, welche sorgfältig aufgetragen ist.

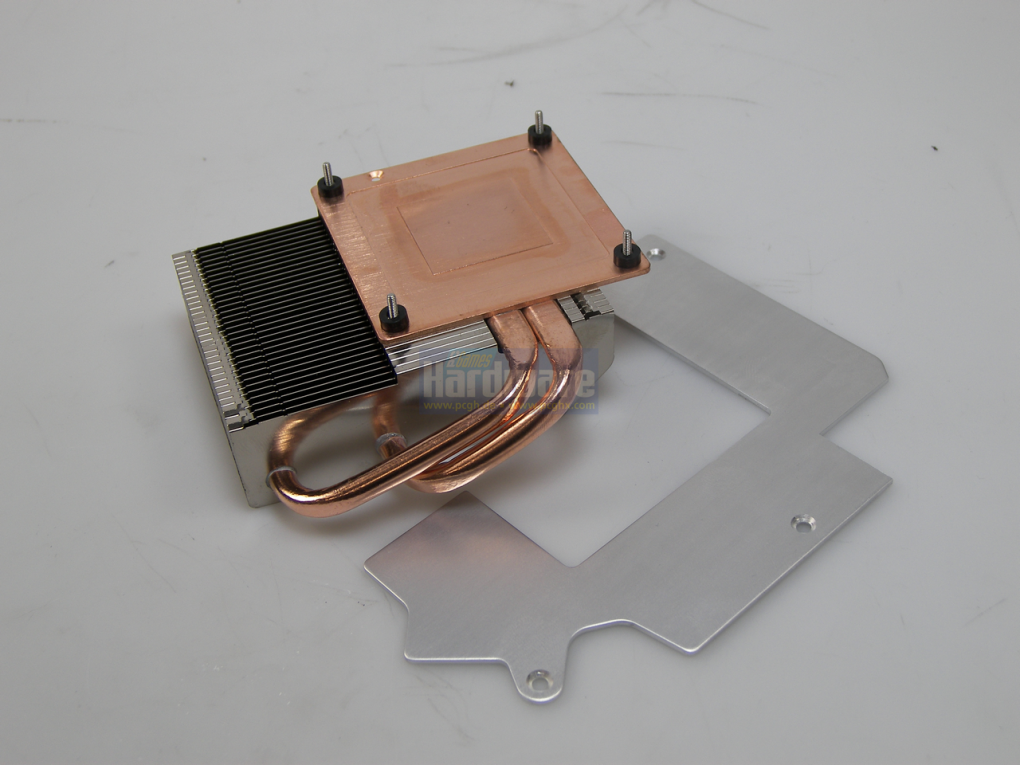

Vortexx Neo Edition: Kühlblock und VRAM-Schiene
