PCGH-Test: Radeon HD 4670 und HD 4650 Technik

Test 10.09.2008 um 06:01 Uhr Carsten Spille Als bevorzugte Quelle auf Google hinzufügen

Pünktlich um 6:01 Uhr fällt heute der Startschuss für AMDs neue Mainstream-Karten, die Radeon HD 4670 und die HD 4650. Der RV730-Chip muss sich in unserem renovierten Benchmark-Parcours bewähren.

Mit dem RV730-Chip haben die AMD-Ingenieure auf dieselbe Technologie zurückgegriffen. Alle Verbesserungen des großen Bruders RV770 gegenüber der "alten" Produktreihe sind auch in die GPU der HD-4600-Serie eingeflossen. Neben verbessertem Thread-Scheduling sind dies vor allem ein überarbeitetes Speicherinterface samt Zwei-Level-gepuffertem Speicherzugriff und - wichtig für GP-GPU-Anwendungen - ein Zwischenspeicher, auf den alle SIMD-Cores zurückgreifen können.

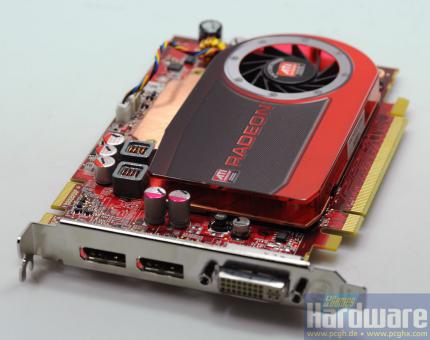

Quelle: www.pcgameshardware.de Die Radeon HD 4670 verfügt neben dem DVI-Ausgang über gleich zwei Display-Port-Anschlüsse. Apropos SIMD-Cores: Eine der nicht so offensichtlichen Neuerungen im RV730 ist die Anordnung der 320 Shader-ALUs. Diese sind nicht wie bei RV670 und R600 in 4 SIMD-Einheiten mit je 80 ALUs organisiert, sondern in acht Gruppen zu je 40 Einheiten. Damit ist mehr Kontrolllogik pro ALU vorhanden und die einzelnen ALUs können potenziell besser ausgelastet werden, wenn der Shader-Code mal nicht in optimaler Form vorliegt. Auch der Granularität bei dynamischen Programmverzweigungen ist dies zuträglich - Dynamic Branching bringt also bereits bei kleineren Pixelgruppen Performance-Gewinne.

	AMD Radeon						Nvidia Geforce
	HD 4850	HD 4670	HD 4670	HD 4650	HD3850	HD3650	8800 GT	9600 GT	8800 GS	9500 GT
a.k.a.							9800 GT		9600 GSO
Chip	RV770	RV730	RV730	RV730	RV670	RV670	G92	G94	G92	G96(b)
Process (Nanometer)	55	55	55	55	55	55	65	65	65	65 (b: 55)
Transistoren (Mio.)	956	514	514	514	666	700	792	505	792	314
Taktrate Chipkern (MHz)	625	750	750	600	668	700	600	650	550	550
Taktrate Shader-ALUs (MHz)	625	750	750	600	668	700	1.512	1.625	1.350	1.375
Taktrate VRAM (MHz)	993	1.000	900	500	828	800	900	900	800	800
Shader-Version	4.1	4.1	4.1	4.1	4.1	4.1	4.0	4.0	4.0	4.0
Shader-ALUs (VS/PS)	800	320	320	320	320	120	112	64	96	32
Texture-Units	40	32	32	32	16	8	56	32	48	16
VRAM (MiByte)	512	512	512	1024	256/512	512	512	512	384/784	512
RAM-Typ	GDDR3	GDDR3	DDR3 (sic!)	DDR2	GDDR3	GDDR3	GDDR3	GDDR3	GDDR3	GDDR3
GFLOP/s	1.000	480	480	384	427,5	168	336	208	259,2	88
Texturefill (MTex/s)	25.000	24.000	24.000	19.200	10.688	6.000	33.600	20.800	26.400	8.800
Bandwidth (GiByte/s)	63,6	32	28,8	16	53	25,6	57,6	57,6	38,4	25,6

Was wir im Test allerdings in keinem unserer Programme nachvollziehen konnten, ist die Anzahl der Textureinheiten. Lediglich der höhere Fps-Wert in Call of Duty 4 im Vergleich zur HD 3870 deutet auf eine höhere Pro-Takt-Leistung hin - Füllratenmessungen allein lieferten jedoch nicht mehr als 16 Texel pro Takt. Nach Rücksprache mit AMD versicherte man uns, dass es sich bei den 32 Textureinheiten um die korrekte Anzahl und nicht etwa um einen Tippfehler in den Spezifikationen handele. Mit internen Tools könne man die 32 möglichen Texture-Fetches durchaus nachstellen.

Update:
Dank eines Tools unserer Freunde von Beyond3D.com haben wir mittlerweile starke Indizien dafür, dass der RV730 ebenso wie der RV770 durch die Anzahl der Interpolationen begrenzt sein könnte - offenbar sind nur 16 gleichzeitig möglich. Solange die Texturfilter interpolierte Adressen benötigen, sind wahrscheinlich 16 Texturen pro Takt das Maximum. Kommen aufwendigere Filter zum Einsatz, wie zum Beispiel 2:1 AF (oder höher), können die zusätzlichen Filtereinheiten ihren Beitrag zur Performance leisten.
