SSD-Leistung bei 100% GPU-Auslastung (und ohne)

Test 24.11.2023 um 08:16 Uhr Raffael Vötter Manuel Christa Als bevorzugte Quelle auf Google hinzufügen

Zwei Hitzköpfe unter einem Kühler: Kann das gut gehen? Dass die vergleichsweise mickrige Wärmeentwicklung der SSD die GPU uns das Kühlsystem nicht stört, wissen wir nun. Aber wie verhält es sich umgekehrt: Heizt die GPU unter Volllast die SSD denn nicht auf, wenn sie dieselbe Platine und einen gemeinsamen Kühler beanspruchen?

Bei den beiden heißen Chips handelt es sich um zwei Vertreter unterschiedlicher Ligen. Während die Geforce RTX 4060 Ti 8GB bis zu 160 Watt schluckt, verbraucht eine PCI-Express-5.0-SSD maximal circa 11 Watt unter voller Auslastung. Ohne Lese- oder Schreibzugriffe liegen die Modelle mit dem Phison-E26-Controller bei lediglich 3,5 Watt. Das gilt in etwa für alle aktuellen PCI-Express-5.0-SSDs, da sie alle auf gleicher Hardware basieren. Asus legt unserem Sample der Geforce RTX 4060 Ti Dual SSD OC Edition eine Corsair MP700 bei, welche wir mit aktueller Firmware (und kleinem Leistungs-Plus) schon als MP700 Pro getestet haben. PCI-Express-4.0-SSDs verbrauchen noch einmal deutlich weniger Strom als die neuen 5.0-Modelle. Dass die Leistungsaufnahme der SSD kein Spielverderber ist, haben wir auf der vorigen Seite gezeigt - völlig egal ist die Leistungsaufnahme der SSD aber nicht!

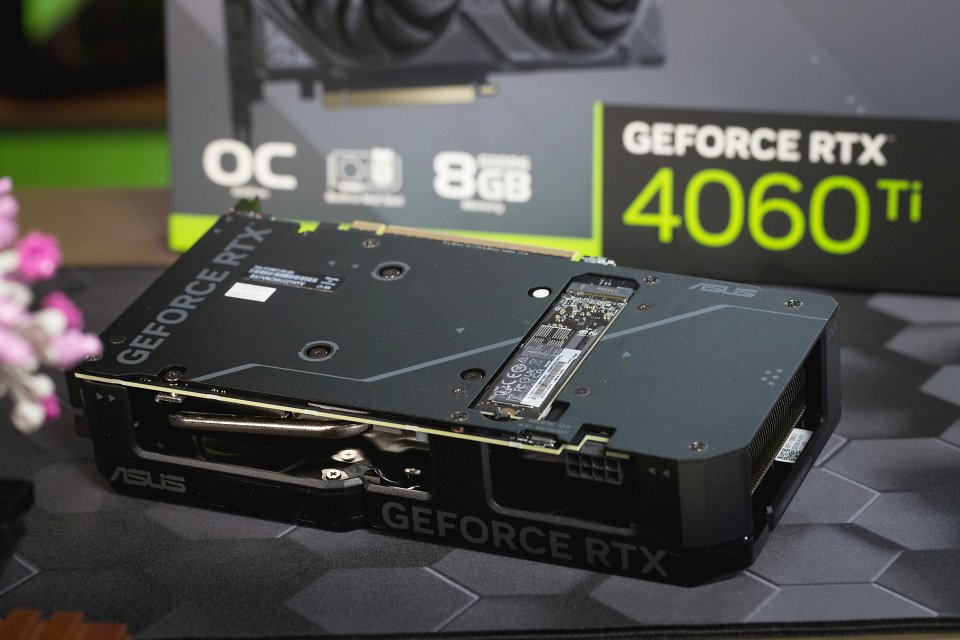

Quelle: PC Games Hardware Bis zu 8 TByte auf der Grafikkarte: Asus Dual Geforce RTX 4060 Ti SSD OC Edition im Test (3) Unter den NVME-SSDs gelten die 5.0-Modelle als Hitzköpfe und brauchen im Gegensatz zu 4.0-SSDs zwingend einen Kühler, um auch Dauerlast mit voller Leistung zu stemmen. Die oft mitgelieferten Kühlbrocken sind dafür nicht zwingend notwendig. Ein kleiner, PS5-kompatibler Passivkühler reicht vollkommen aus, während PCI-Express 4.0-SSDs auch "nackt" noch immer volle Leistung liefern, wenn sie nicht gerade direkt unter einer Grafikkarte sitzen. Die wenigsten SSDs stört das zwar, aber schon, weil ein Umbau der SSD direkt unter einem x16-Slot umso umständlicher ist, haben die Mainboard-Hersteller die M.2-Slots entweder darüber oder doch weiter nach unten verlegt. Dass Asus bei der Geforce RTX 4060 Ti Dual SSD OC Edition ein Kühlsystem erschaffen hat, das spielend mit beiden Hitzköpfen zurechtkommt, zeigen die folgenden Ergebnisse.

Messungen mit P-Firmware der Grafikkarte	SSD auf Grafikkarte	SSD auf Mainboard
FFXIV Stormbleed Ladezeit	6,8 Sek.	6,9 Sek.
After Effects Puget Bench Score	1229 Pts.	1261 Pts.
CDM Read GPU Idle	9610 MB/s	9623 MB/s
CDM Read GPU load	9602 MB/s	9591 MB/s
GPU Takt mit SSD-Volllast (⌀ 5 Min.)	2267,3 MHz	2316,7 MHz
GPU Takt ohne SSD-Volllast (⌀ 5 Min)	2297,5 MHz	2317,6 MHz
10 GB Duplizieren (50.000 Dateien)	24 Sek.	25 Sek.
140 GB Duplizieren (Spieleordner)	44,5 Sek.	45,0 Sek.
SSD temp idle	31 °C	39 °C
SSD temp idle & GPU load	40 °C	40 °C
SSD temp load	41 °C	55 °C
SSD temp load & GPU load	52 °C	56 °C
(GPU load = Furmark, SSD-Volllast = CrystalDiskMark SEQ1M Q8T1)

Beeinflusst die SSD-Last die Taktraten der GPU? Das erscheint zunächst logisch, denn die SSD zwackt sich ihre (bis zu) 11 Watt von der bei 160 Watt gedeckelten Board Power ab, sodass die GPU nicht mehr so viel Energie aufnehmen kann. Wir wollen wissen, wie viel Takt im Ernstfall verloren geht und haben den Worst-Case-Stresstest angeschmissen: Furmark für die GPU und Crystaldiskmark für die SSD, die parallel laufen. In diesem Fall konnten wir tatsächlich Unterschiede provozieren, der GPU-Boost sinkt bei dieser synthetischen (Doppel-)Volllast um rund 30 MHz oder gut ein Prozent. Nehmen wir an, dass in Zukunft stromdurstigere SSDs erscheinen, kann sich die Differenz noch etwas vergrößern. Da der M.2-Slot jedoch eine klare Spezifikation hat, die nicht überschritten werden darf, werden die Unterschiede beim normalen Gaming-Betrieb niemals fühlbar sein. Und falls doch: Asus erlaubt bei der Dual RTX 4060 Ti O8G-SSD eine Erhöhung des Powerlimits um 10 Prozent auf 176 Watt.

Es sind lediglich die Temperaturen der SSD, welche sich mit der GPU-Last ändern - der Unterschied beläuft sich auf bis zu zehn Kelvin. Um (nur) genauso viel steigt die Temperatur, wenn die SSD (synthetisch) unter Volllast gesetzt wird, was wir mit sequenziellen Zugriffen mittels Crystaldiskmark vorgenommen haben. Es kann gar nicht oft und deutlich genug betont werden, dass eine derartige Last in der Praxis kaum bis nie vorkommt. Während eine GPU in Spielen auf Anschlag läuft, langweilt sich eine SSD selbst beim Schaufeln großer Datenmengen, bei Ladezeiten von Spielen ohnehin. Die marketingträchtigen Spitzen-Transferraten, welche auf SSD-Packungen prangen, werden nur mit mehreren Zugriffen gleichzeitig erreicht werden, was in der Praxis sehr selten der Fall ist. Dennoch haben wir beide Komponenten - GPU und SSD - gleichzeitig so intensiv wie möglich malträtiert, um zu testen, ob sie sich irgendwo in die Quere kommen. Selbst mit dem GPU-Rendering per After Effects, welches ein praktisches Szenario darstellt, bei dem sowohl GPU als auch SSD gefordert werden, sind keinerlei Interferenzen erkennbar.

Die Ergebnisse sprechen folglich für die Asus-Grafikkarte: Sowohl die Geforce RTX 4060 Ti als auch eine hitzige PCI-Express-5.0-SSD sind beide (gleichzeitig) uneingeschränkt nutzbar. Die SSD läuft dank des üppigen GPU-Kühlers relativ kalt und wird in dieser Konstellation wohl niemals in ein Temperaturlimit mit anschließender Drosselung laufen.
