RTX 3080 gerettet: Wie eine Kupfermodifikation eine Nvidia-GPU fast endgültig zerstörte
Der Tech-Youtuber Northwestrepair zeigt auf seinem Kanal einige interessante Reparaturfälle. Aktuell gelang es dem YouTuber, eine RTX 3080 FE wieder funktionstüchtig zu machen, die aufgrund einer unsachgemäßen Installation einer Kupfer-Mod in Mitleidenschaft gezogen wurde.
Der auf GPU-Reparaturen spezialisierte Tech-YouTuber "Northwestrepair" hat mal wieder einen ungewöhnlichen Fall auf seinem Videokanal aufbereitet, der auf die Gefahren eigenständiger Modifikationen hinweist. Im aktuellen Video führt der YouTuber eine Nvidia RTX 3080 Founders Edition vor, die aufgrund einer Kupfermodifikation beschädigt wurde. Hierbei handelt es sich (extrem simplifiziert) um ein Verfahren zur Verbesserung der Wärmeableitung bei Grafikkartenspeichern (VRAM). Konkret ersetzen Anwender dabei die originalen thermischen Pads durch Kupferplatten, die zwischen den Speicherchips und dem Kühlkörper platziert werden und dank ihrer besseren Wärmeleitfähigkeit starke Temperaturverbesserungen versprechen.
Im konkreten Reparaturfall zeigte die modifizierte Grafikkarte allerdings multiple Schäden, die auf die Kupfermodifikation zurückzuführen waren. Northwestrepair dokumentierte unter anderem Kurzschlüsse im Spannungsversorgungssystem. Zudem kam es zu mehreren Beschädigungen bei Kondensatoren und weiteren Bauteilen; besonders betroffen waren hier die spannungsführenden Komponenten in der Nähe der Speicher-ICs
Die Analyse offenbarte zudem abgerissene Kondensatoren und beschädigte Widerstände im Bereich der PCIe-Schnittstelle. Diese Schäden entstanden wahrscheinlich durch unsachgemäße Handhabung während des Modding-Prozesses, bei dem scharfkantige Kupferkomponenten mit der empfindlichen PCB-Oberfläche interagierten. Untersuchungen zeigten zudem durchgescheuerte Leiterbahnen im Bereich des PCIe-Anschlusses. Kritisch war zudem das (von Northwestrepair gemutmaßte) Eindringen von Wärmeleitpaste unter den GPU-Die und zwei Speicherchips. Diese Kontamination führte zu Kontaktproblemen und letztlich zum vollständigen Ausfall der betroffenen Speichermodule.

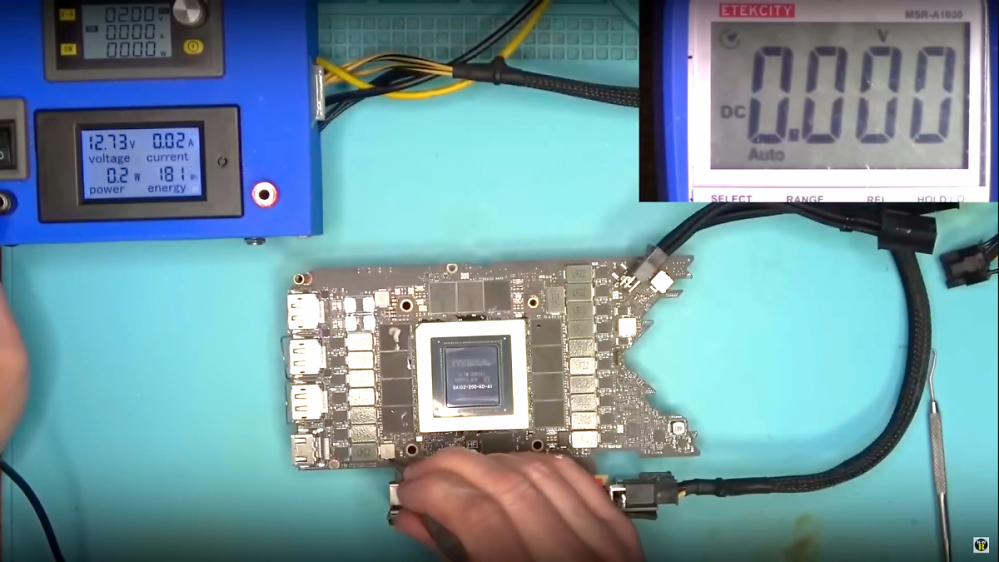

Immerhin konnte Northwestrepair die beschädigte RTX 3080 wieder retten. Nach einer aufwendigen Reinigung des GPU-Kerns und den beiden angeschlagenen Speicherchips schaffte es die Grafikkarte endlich wieder in den POST und bestand auch einen FurMark-Stresstest. Die neuen Speichertemperaturen im Bereich von etwas unter 80 Grad Celsius bezeichnet der YouTuber als "komplett akzeptabel", sodass weitere Modifikationen nicht nötig seien.
