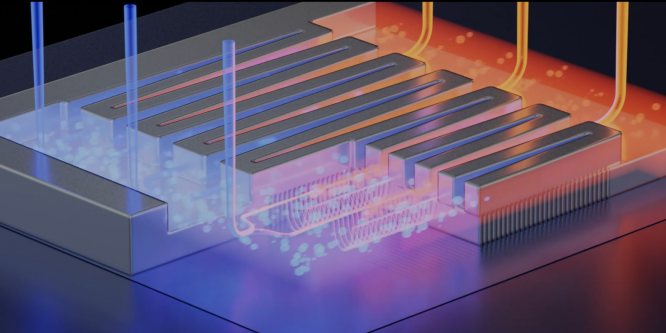

Microfluid Cooling: Flüssigkeitskanäle im Chip sollen Kühlung drastisch verbessern
Um die stetig ansteigende Leistungsdichte in der Mikroelektronik kontrollierbar zu machen, müssen neue Kühllösungen her. Eine davon ist die Microfluid-Kühlung, bei der eine Kühlflüssigkeit direkt durch den Chip geleitet wird. Derzeit gibt es aber noch Probleme, die es zu überwinden gilt.
Die technischen Fortschritte in der Halbleiterfertigung ermöglichen immer wieder eine deutliche Verkleinerung der verbauten Analog- und Digitalschaltungen. Der daraus resultierende, immense Stromverbrauch auf einer nur kleinen Chipfläche wird aber immer mehr zu einem Problem. Abhilfe könnten Flüssigkeitskühlungen schaffen, die direkt in den Chip integriert werden.
Ein Problem der Integration von solchen Flüssigkeitskühlungen direkt in den Chip sind die Fertigungskosten. Mikromechanische Strukturen werden schon seit langem in großer Zahl gefertigt, doch selbst bei in der im Vergleich zu Digitalschaltungen groben Leistungs-Halbleitertechnik ist die Integration solcher Fertigungsschritte schwierig und dementsprechend teuer.
Microfluid Cooling (zuerst?) nur für Leistungshalbleiter
Eine (Teil-)Lösung für dieses Problem will ein Forscherteam gefunden haben, dessen Ergebnisse in der Fachzeitschrift Nature veröffentlicht wurden. Demnach können entsprechende Kühllösungen nun auch durch kostengünstige Fertigungsschritte in Chips integriert werden. Auf digitale Chips bezieht sich die Arbeit aber offenbar nicht: Die Rede ist zwar von großen Vorteilen für Rechenzentren, allerdings wird als Einsatzgebiet zunächst offenbar nur die Leistungselektronik vorgesehen. Hier kommen deutlich gröbere Fertigungsprozesse zum Einsatz, um beispielsweise Leistungstransistoren wie etwa für die Spannungswandlung auf Mainboards zu fertigen.
Quelle: Nature

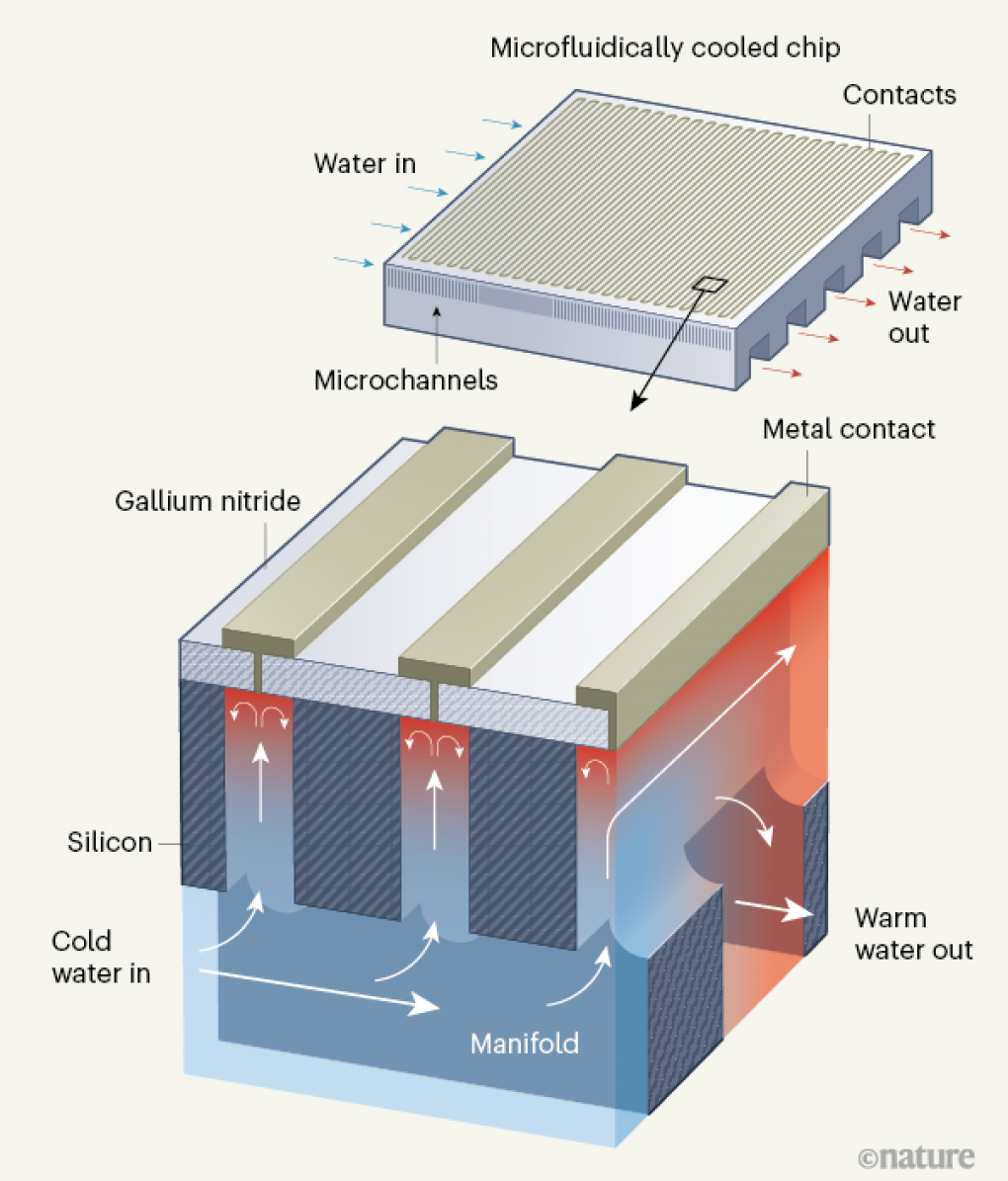

Um die Microfluid-Kühlung zu ermöglichen werden Kanäle in die Rückseite des Wafers geätzt, durch die die Kühlflüssigkeit fließt.
Die Forscher haben drei unterschiedliche Varianten vorgestellt, wie eine Microfluid-Kühlung erreicht werden kann. Die erste beschreibt einen Chip, bei dem die Kühlung durch eine Schutzschicht von den Schaltungen getrennt ist. Zwischen den beiden Übergängen (Chip → Schutzschicht → Kühlung) muss ein Wärmeleitmittel wie Wärmeleitpaste eingesetzt werden. Es scheint also im Prinzip einfach das gängige Wasserkühlungs-Konzept in kleiner zu sein.
Die zweite Variante lässt die Schutzschicht weg und hat somit nur noch einen Wärmeübergang direkt vom Chip zum Kühler. Doch auch hier ist noch ein Wärmeleitmittel erforderlich, das die Eigenschaften deutlich verschlechtert. Das löst die dritte Variante, bei der die Kühlflüssigkeit direkt durch den Chip geleitet wird. Gekühlt wird dabei aber nicht die Schaltungsseite, auf der die Strukturen aufgebracht sind, sondern die Rückseite, die aus weitgehend unbehandeltem Silizium besteht.
In der Mikroelektronik gibt es mehr als Transistoren: [PLUS] Wissen: Analoge Bauteile auf Mikrochips
In dieses Silizium können nun noch zusätzliche Kühlkanäle eingeätzt werden, um die Oberfläche zu erhöhen und die Kühleigenschaften zu verbessern. Dafür werden aber zusätzliche Fertigungsschritte und aufgrund der kleinen Kanaldurchmesser sehr starke Pumpen benötigt.
Auch wenn bereits erfolgreich ein Analogchip gefertigt wurde, der auf ebendieses Konzept setzt, gibt es bei der Lösung leider noch einige Probleme. Beispielsweise ist die mechanische Langzeitstabilität noch unklar, und zudem ist die Kühlflüssigkeit mit einer maximalen Einsatztemperatur von 120°C noch nicht robust genug. In der Praxis müsste ein entsprechender Chip große Temperaturschwankungen aushalten, denn beim Löten muss der Chip einer Temperatur von rund 250°C ausgesetzt werden. Andererseits darf für den massenhaften Einsatz auch ein Betrieb (deutlich) unter dem Gefrierpunkt kein Problem sein
Quelle: Nature via Computerbase
