Intel Silizium-Photonik: RISC-CPU mit acht Prozessorkernen und 528 Threads für militärische Forschungsprojekte

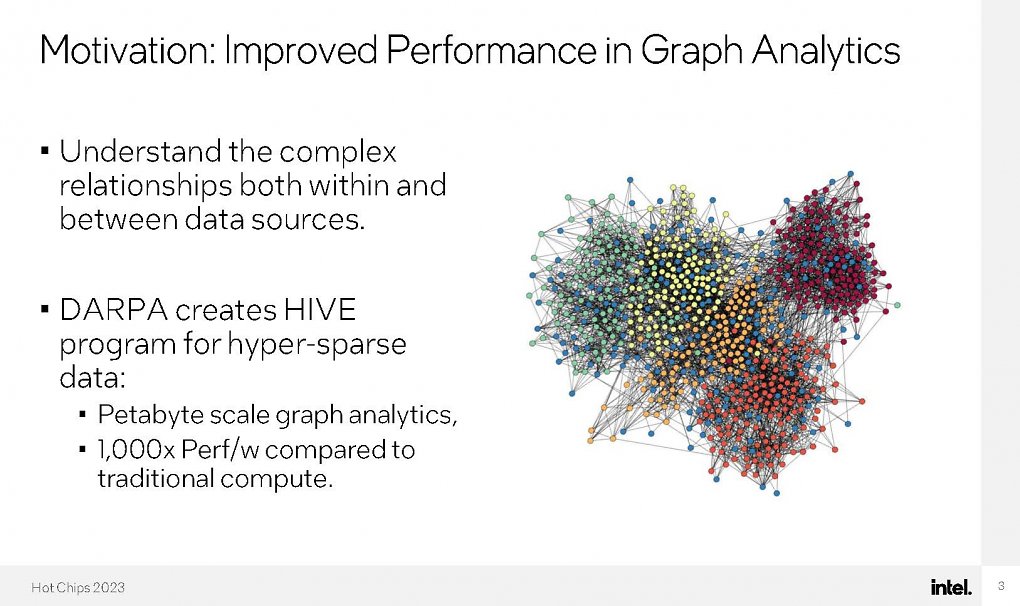

Im Rahmen des Branchenkongresses Hot Chips 2023 hat Intel das Design einer RISC-CPU demonstriert, welche über acht Prozessorkerne jeweils 66 Threads und somit insgesamt 528 Threads verarbeiten kann. Die einzigartige CPU soll für spezifischen Arbeitslasten mit einem hohen Bedarf an Parallelisierung, wie dem HIVE-Programm der DARPA, ein äußerst rechenintensiver Graph-Analyse-Workload, zum Einsatz gebracht werden.
Im Rahmen des Branchenkongresses Hot Chips 2023 hat Intel das Design einer CPU auf Basis der RISC-Architektur demonstriert, welche über acht Prozessorkerne jeweils 66 Threads und so insgesamt 528 Threads verarbeiten kann. Die einzigartige CPU soll für ganz spezifische Arbeitslasten mit hohem Bedarf an Parallelisierung, wie z.B. dem HIVE-Programm der DARPA ("Defense Advanced Research Projects Agency"), einem äußerst rechenintensiven Graph-Analyse-Workload, zum Einsatz gebracht werden.
Intel demonstriert RISC-Prozessor mit Silizium-Photonik
Für diesen und ähnliche Workloads hat Intel die "RISC-CPU with Silicon Photonics", einen RISC-Prozessor mit Silizium-Photonik, entwickelt, wie die Webseite servethehome.com jetzt berichtet hat.
Quelle: Intel via servethehome.com
Intels RISC-Prozessor mit Silizium-Photonik bietet 8 Kerne und 528 Threads

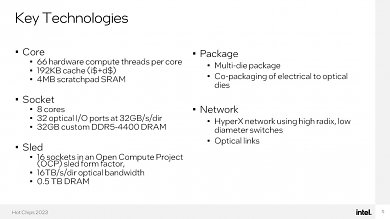

Die Eckdaten lesen sich beeindruckend: 8 Prozessorkerne mit jeweils 66 Threads und 528 Threads insgesamt sowie 192 KiByte Cache je RISC-Prozessorkern und 4 MiByte SRAM. Der Prozessor basiert auf der RISC-Architektur und nicht auf x86, nutzt aber Silizium-Photonik für die Vernetzung. Der RISC-Prozessor wird in einem Design geliefert, welches einem Chipsatz sehr ähnlich ist, um die optischen Chips miteinander und mit dem Haupt-CPU-Die zu verbinden.
16 Multi-Threaded Pipelines und DDR5-4400
Bei näherer Betrachtung verfügt die CPU über 16 Multi-Threaded Pipelines ("MTP"), während die Single-Threaded Pipelines ("STP") eine 8-fach höhere Single-Threaded-Leistung bieten sollen. Die Architektur basiert, wie bereits erwähnt, auf einem kundenspezifischen RISC-Design mit 32 Registern pro Thread. Der interne Speichercontroller ("IMC") unterstützt bis zu DDR5 mit 4.400 MT/s.
Quelle: Intel via servethehome.com

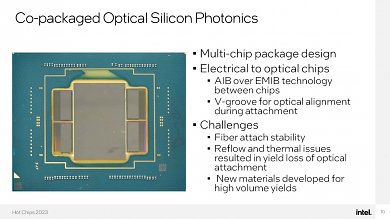

Intel Direct Mesh to Mesh Optical Fabric
Intel demonstriert erstmals eine optische Mesh-to-Mesh-Optical-Fabric, die bezogen auf das HIVE-Programm der DARPA, eine Behörde des Verteidigungsministeriums der Vereinigten Staaten, die Forschungsprojekte für die Streitkräfte der Vereinigten Staaten durchführt, eine 1.000x höhere Leistung pro Watt bieten können.
Der RISC-Prozessor mit 1,2 Milliarden Transistoren pro CPU-Kern und 27,6 Milliarden Transistoren insgesamt wird in 7 nm bei TSMC gefertigt und ist für den Sockel BGA-3275 mit 3.275 Kontakten vorgesehen.
3,35 bis 3,5 GHz bei 35 bis 55 Watt
Eine von Intel im Rahmen der Hot Chips 2023 gezeigte Demo gibt Aufschluss über die Leistung und die Taktfrequenz ("Fmax") der mit einer TDP von 75 Watt spezifizierten RISC-CPU. Bei einer Taktfrequenz von 3,35 bis 3,5 GHz nimmt die CPU zwischen 35 und 55 Watt an Leistung auf, wobei ein Großteil der Leistung für die Photonik aufgewendet wird. Die RISC-Kerne sind vergleichsweise sparsam.
