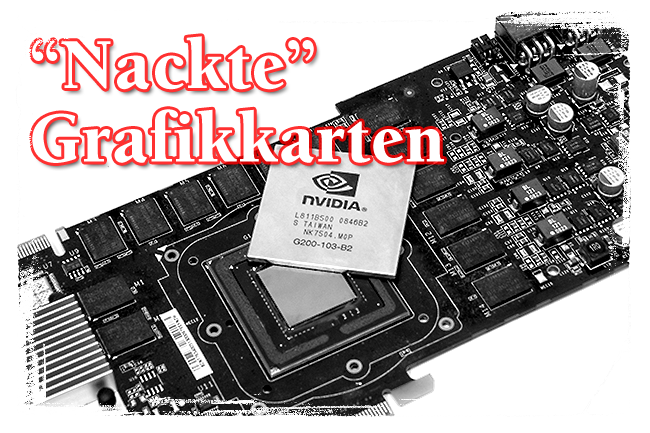

Nackte Platinen: Über 40 Grafikkarten unter den Kühler geschaut - Update: Geforce GTX 4x0

Eine Grafikkarte (vor allem aktuelle Modelle) benötigt zwar in der Regel einen Kühler, die Bauteile, welche unseren geliebten Pixelschleudern aber Leben einhauchen, sitzen auf dem Printed Circuit Board (PCB) - der Platine. PC Games Hardware hat daher in seinen Archiven gestöbert und Bilder von über 40 "nackten" PCBs für Sie zusammengestellt.

Zahlen und Fakten
Wenn es um die Länge geht - die Technik lassen wir hier einmal außen vor -, so streiten sich drei Hersteller darum, die längste Platine zu haben: Altmeister 3dfx sowie die Dauerkontrahenten Nvidia und AMD/Ati. Auf dem dritten Platz rangiert die Radeon HD 5970 mit "nur" 30,9 Zentimeter, Silber holt sich die Voodoo 5 6000 mit exakt 31,0 Zentimetern. Das "Brett" schlechthin aber ist die Geforce 7900 GX2 mit satten 33,5 Zentimetern. In ähnliche Gefilde rückt auch die OEM-Version der Radeon HD 2900 XT vor. Die höchste Consumer-Karte ist übrigens die auf 1.000 Stück limitierte Asus Mars, eine doppelte Geforce GTX 285/2G. Deren Platine ragt über die I/O-Blende hinaus.

Die mit Abstand größte GPU befindet sich auf diversen Geforce-GTX-200-Platinen: Der GT200 bringt es auf satte 607 Quadratmillimeter, auch der GF100 aktueller Geforce GTX 4x0 ist mit 529 Quadratmillimetern ein richtiger Brocken. Der Vorvorgänger-Chip G80 (Geforce 8800 GTX/Ultra) steht dem kaum nach - 487 Quadratmillimeter. Es folgt AMDs R600 (Radeon HD 2900 XT) mit 429 Quadratmillimetern und danach lange nichts. Extrem klein ist AMDs RV740 (Radeon HD 4770) mit nur 137 Quadratmillimetern, gegen einen GT218 (Geforce G210) mit 57 Quadratmillimetern wirkt er aber riesig.

Die erste Karte mit zwei PCI-Express-Steckern war Nvidias Geforce 7900 GX2, die Radeon HD 2900 XT war das erste Modell mit einem 6- und einem 8-Pin-Stecker. Dies erlaubt theoretisch eine Leistungsaufnahme von bis zu 300 Watt - real schluckt die Radeon im Worst-Case (Furmark) satte 218 Watt. Zum Vergleich: AMDs aktuelle (und flottere) Radeon HD 5750 gibt sich mit unter 90 Watt zufrieden. Absoluter Spitzenreiter in Sachen Leistungsaufnahme ist die Asus Mars: Exorbitante 470 Watt zieht das 3D-Monster aus der Leitung - und sie ist die einzige Karte mit zwei 8-Pin-Steckern (diese erlauben theoretisch 375 Watt).

Ein Kuriosum in Sachen PCI-Express-Steckern sind die beiden X2-Karten von AMD: Deren Stromanschlüsse ragen senkrecht vom PCB nach oben, im eingebauten Zustand also nach unten - dies ist einmalig.
