Sockel-1156-Mainboards: Probleme mit Phasen und Sockeln führen zum Hardware-Tod - Update: Stellungnahme von Foxconn

Original-Artikel vom 17.10.2009.

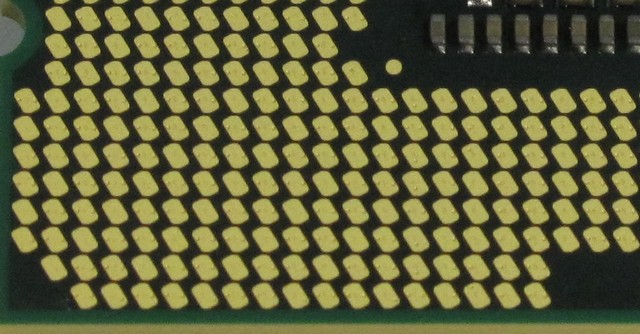

In letzter Zeit häufen sich die Berichte mit Problemen bestimmer Sockel-Typen. Auf Mainboards für Intels neue Lynnfield-CPUs werden momentan LGA-1156-Sockel von mehreren Herstellern verbaut; die am weitesten verbreiteten sind Foxconn und LOTES. Erstere scheinen aufgrund von zu schwachen Kontakten zwischen CPU und Sockel zu Problemen beim Übertakten zu führen. Besonders die stromführenden Pins sind betroffen und verursachen teilweise massive Schäden an Prozessor und Mainboard. Beispiele von anandtech.com finden Sie in unserer Bildergalerie. PC Games Hardware hat für Sie einen Direktvergleich angestellt, der die Kontaktflächen eines Core i7-860 vor und nach dem Einbau in die verschiedenen Sockel zeigen. Ist der Anpressdruck korrekt, müssten kleine Abdrücke der Pins auf den Kontaktflächen der CPU zurück bleiben, welche bei den LOTES-Sockeln viel stärker sind - auf den Bildern sehen Sie einen Core i7-860 (Retail):

Kontaktfläche per Mausklick auswählen

  Vor dem Einbau     Foxconn-Sockel     LOTES-Sockel

Interessant: Das für rund 100 Euro erhältliche Elitegroup P55H-A verwendet zum Beispiel den LOTES-Sockel, das 190 Euro teure Asus Sabertooth 55i hingegen den von Foxconn. Eine Kostenfrage scheint bei der Sockel-Wahl also keine Rolle zu spielen. Mainboard-Hersteller EVGA verbaut angeblich ausschließlich LOTES-Sockel, was wir aber aufgrund fehlender Test-Samples nicht nachprüfen können. In der folgenden Tabelle finden Sie die in unserem Testlabor vorkommenden Modelle und den darauf verbauten Sockel. Es kann allerdings vorkommen, dass ein Hersteller innerhalb einer Mainboard-Reihe Sockel von unterschiedlichen Herstellern verwendet.


Doch das ist nicht alles. Wie tomshardware.com berichtet, scheinen auch die Spannungswandler entsprechender Sockel LGA 1156 Probleme zu bereiten. Bei einer Überspannung von rund 1,4 Volt auf der CPU (Standard: 1,1 Volt) und Volllast durch Prime95 schmorte wiederholt eine Phase der Spannungsversorgung weg. Betroffen waren Modelle von MSI, ECS und ASRock. Auch hier finden Sie Beispiele in unserer Galerie.

Problematisch scheinen beide oben erwähnten Störfälle bisher nur bei hohen Übertaktungsversuchen zu werden. Für den Normalbetrieb sind diese bisher irrelevant - wir halten Sie auf dem Laufenden.

Update: 23.10.2009

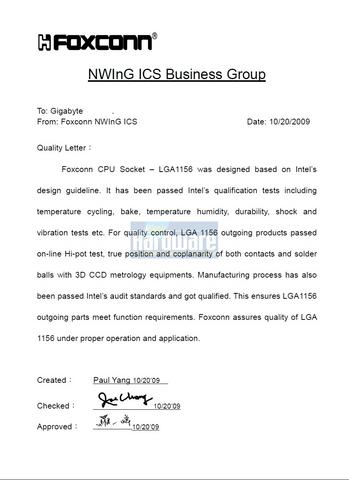

Ein Mainboard-Hersteller hat uns ein Schreiben von Foxconn zukommen lassen. Darin garantiert der Hersteller von Mainboards und Einzelteilen für Mainboards die Qualität seiner Sockel. Diese wurden angeblich nach den Intel-Richtlinien designt und haben die Qualitätstests von Intel bestanden. Foxconn bürgt daher für die Qualität der Sockel unter korrektem Einsatz. Ob sich die Sockel von Foxconn auch gut für Overclocking eignen, verrät das Dokument nicht.
